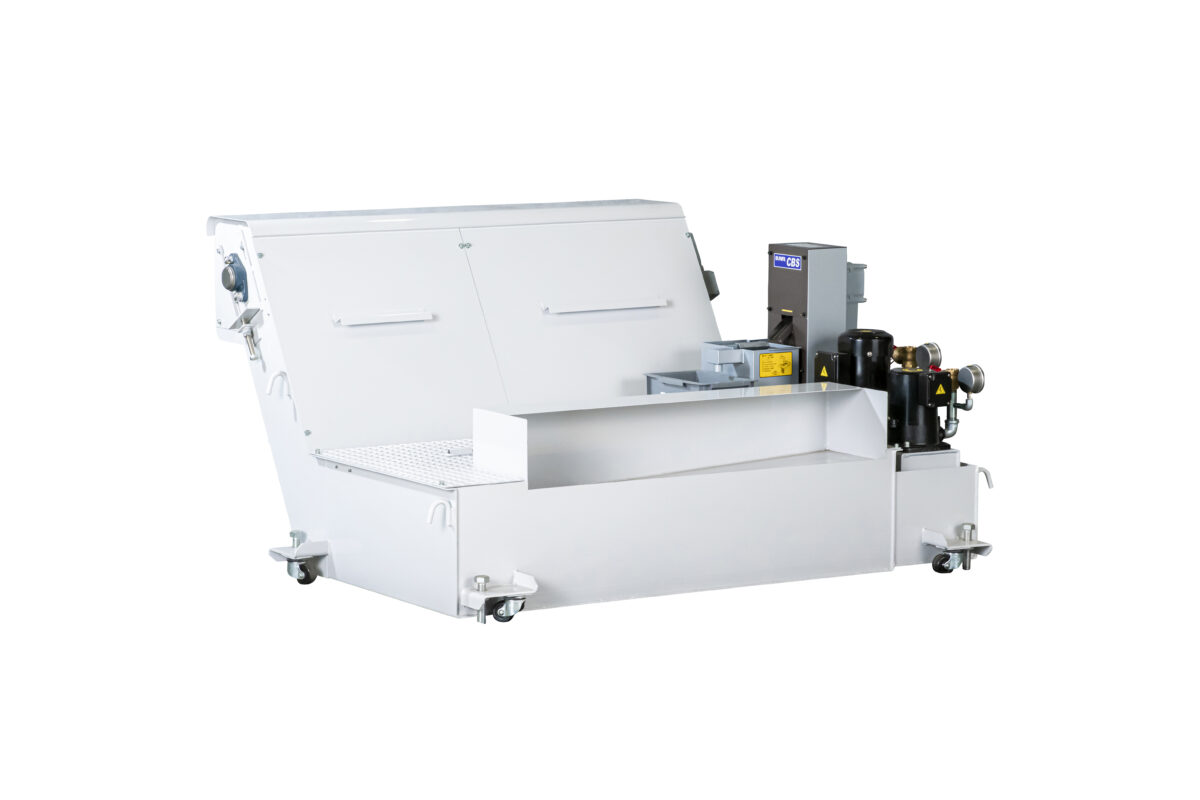

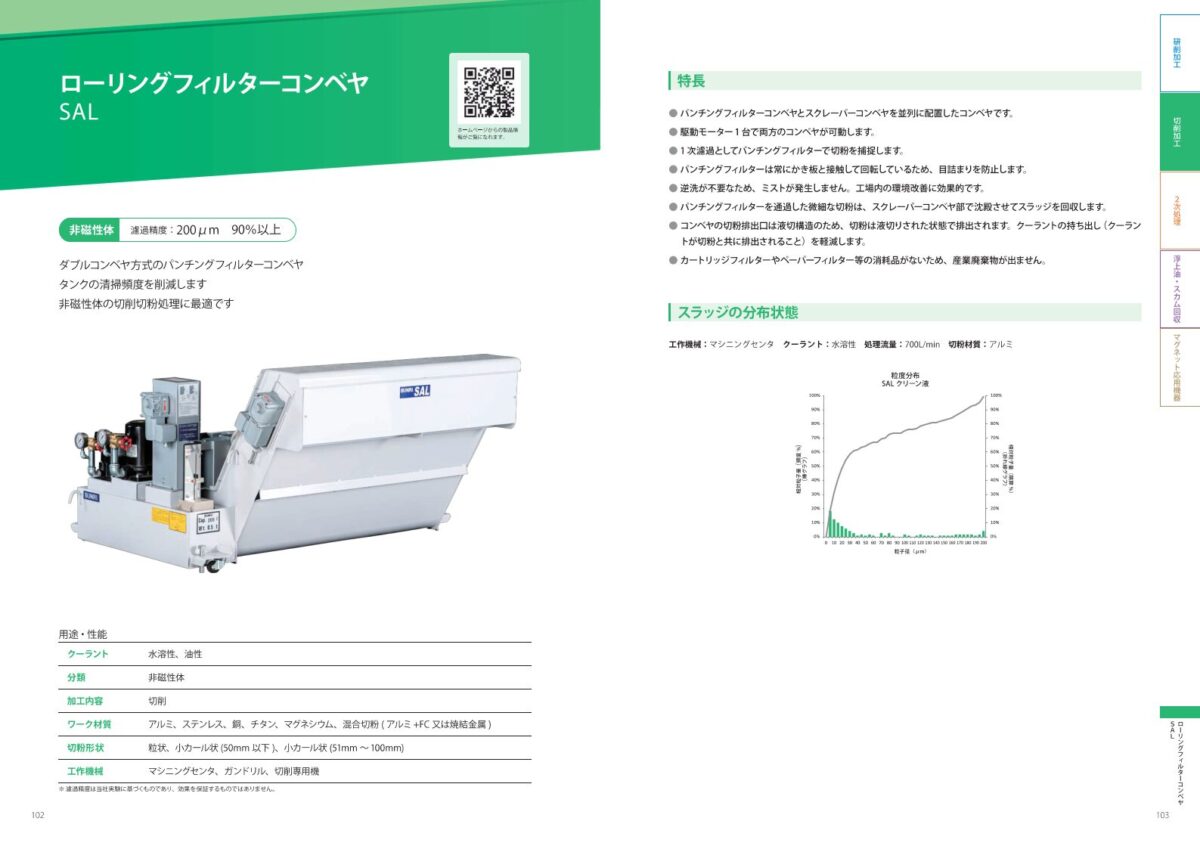

ローリングフィルターコンベヤ SAL

ダブルコンベヤ方式のパンチングフィルターコンベヤ
タンクの清掃頻度を削減します
非磁性体の切削切粉処理に最適です

特長

  • パンチングフィルターコンベヤとスクレーパーコンベヤを並列に配置したコンベヤです。
  • 駆動モーター1台で両方のコンベヤが可動します。
  • 1次濾過としてパンチングフィルターで切粉を捕捉します。
  • パンチングフィルターは常にかき板と接触して回転しているため、目詰まりを防止します。
  • 逆洗が不要なため、ミストが発生しません。工場内の環境改善に効果的です。
  • パンチングフィルターを通過した微細な切粉はスクレーバーコンベヤ部で沈殿させてスラッジを回収します。
  • コンベヤの切粉排出口は液切構造のため、切粉は液切りされた状態で排出されます。クーラントの持ち出し(クーラントが切粉と共に排出されること)を軽減します。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
クーラント 水溶性 油性
分類 非磁性体
加工内容 切削
ワーク材質 アルミ ステンレス チタン マグネシウム 混合切粉 (アルミ+FC又は焼結金属)
切粉の形状 粒状 小カール状 (50mm以下) 小カール状 (51mm~100mm)
研削切粉サイズ
工作機械 マシニングセンタ ガンドリル 切削専用機

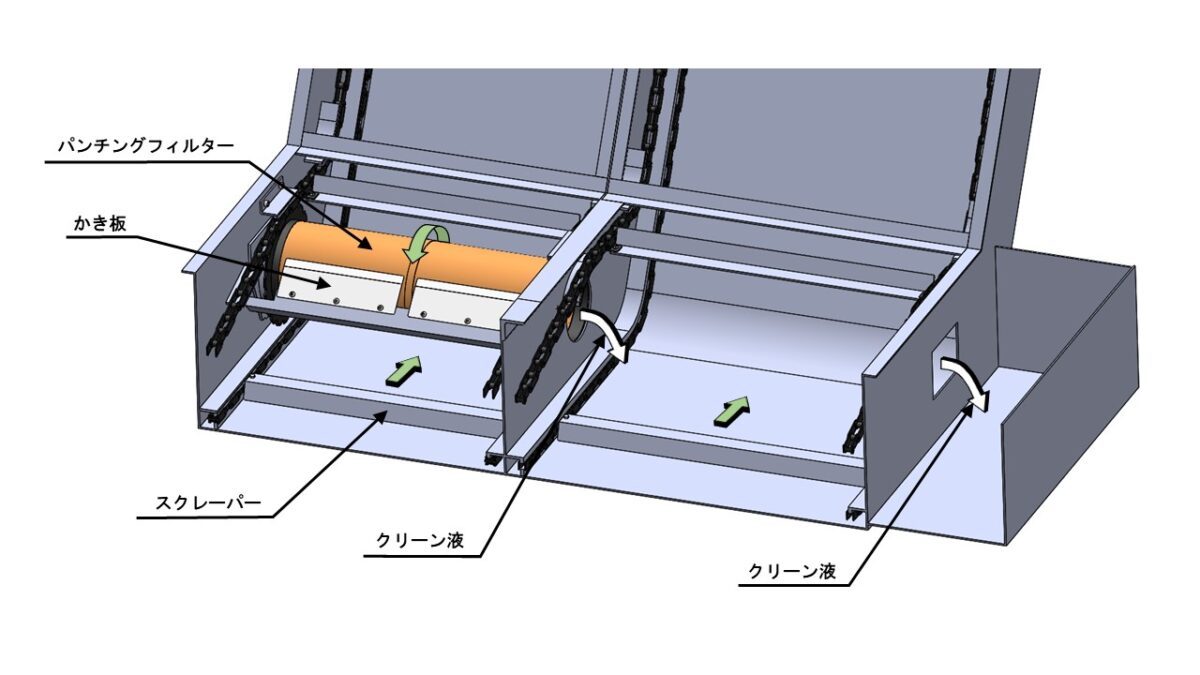

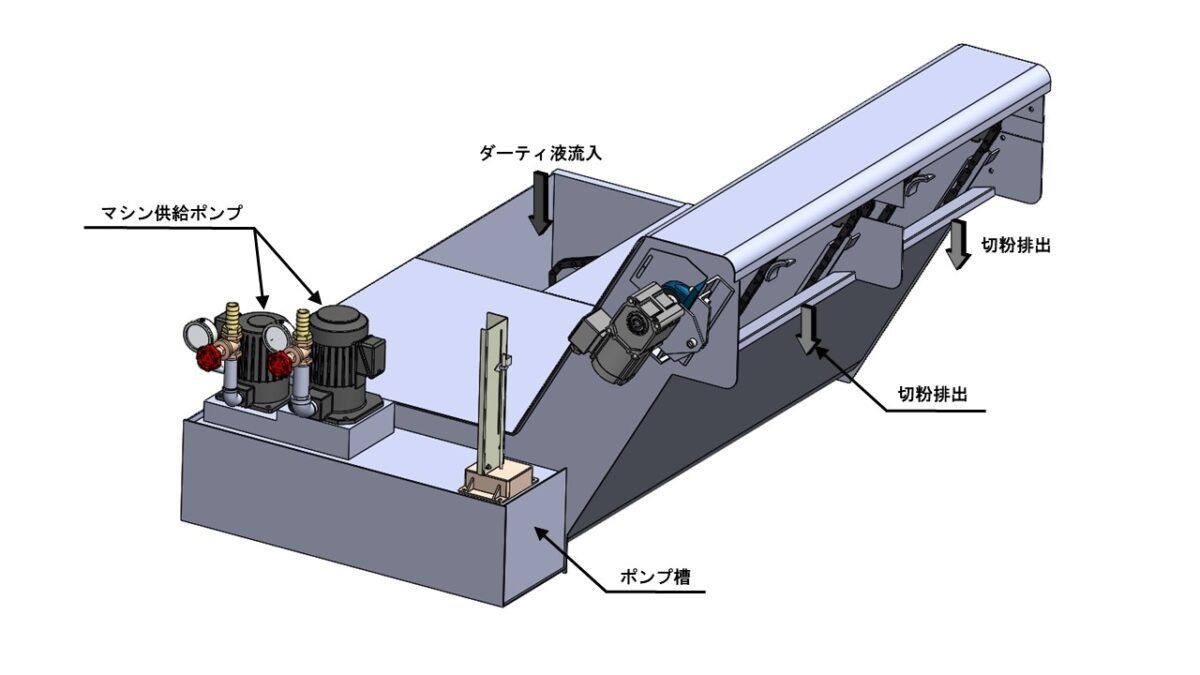

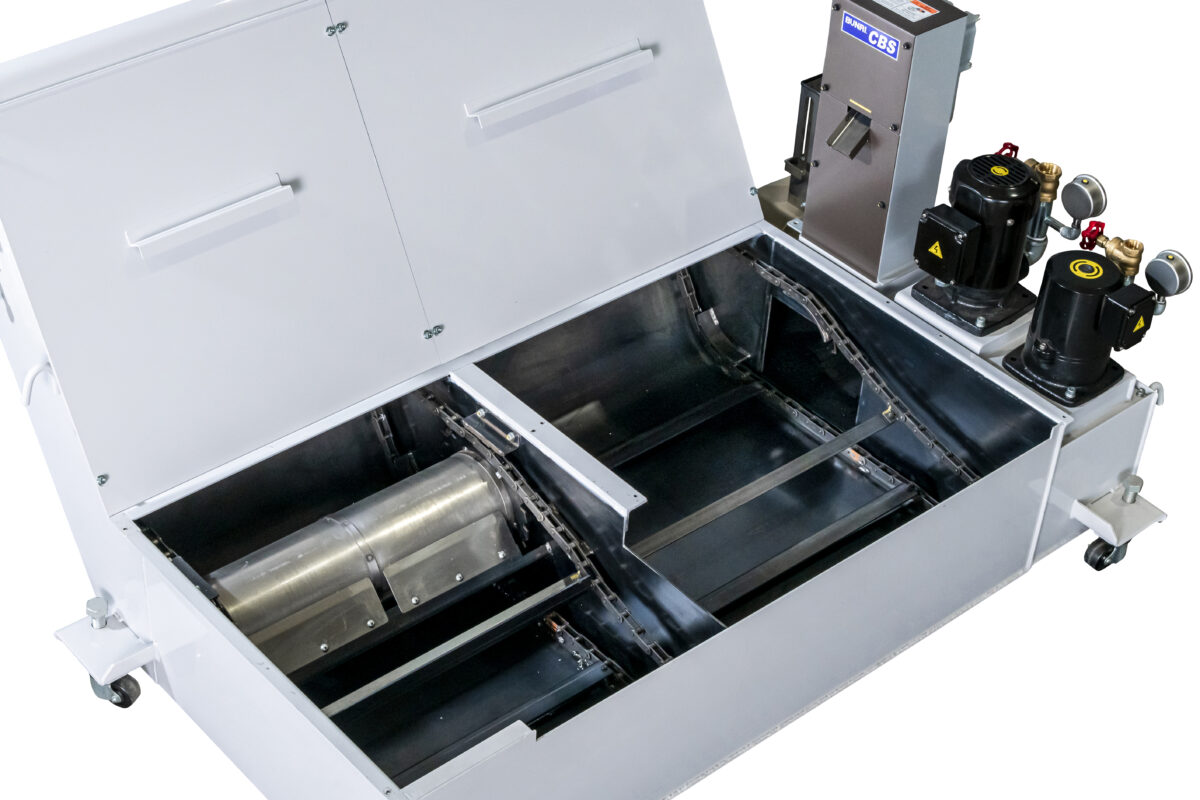

機構

  1. パンチングフィルターコンベヤ(AL)にダーティ液が流入します。
  2. パンチングフィルターで捕捉された切粉はかき板でかき落され、コンベヤ底に沈殿。スクレーパーで排出されます。
  3. パンチングフィルターコンベヤで1次濾過されたクリーン液はスクレーパーコンベヤに流入します。
  4. パンチングフィルターコンベヤを通過した微細な切粉はコンベヤ底に沈殿。スクレーパーで本体外部に排出されます。
  5. スクレーパーコンベヤで2次濾過されたクリーン液はポンプ槽に送られ、マシンに供給されます。
  6. 切粉はコンベヤ排出口に一時的に溜められ、液切りされてから排出されます。

仕様

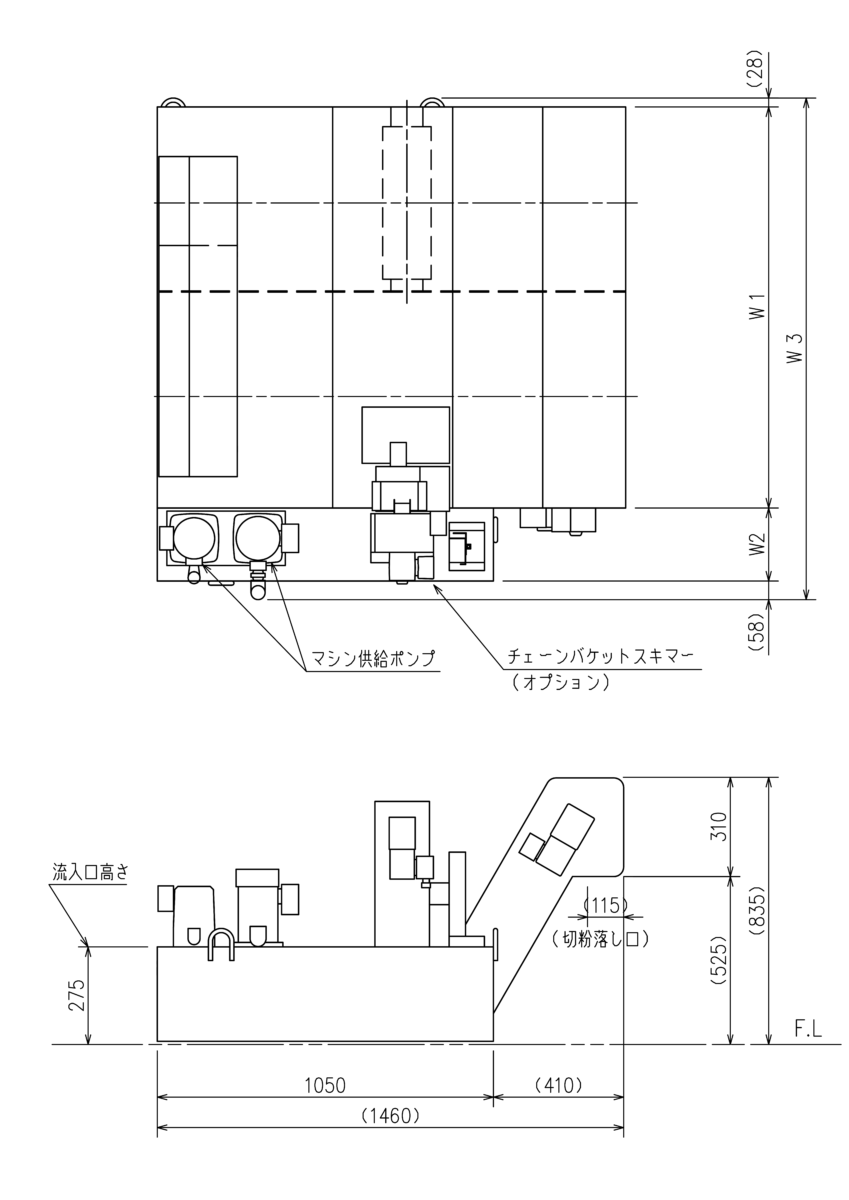

寸法図

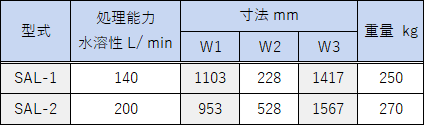

寸法表

濾過精度

200μm 90%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

粒度分布

工作機械:マシニングセンタ
クーラント:水溶性
処理流量:700L/min
切粉材質:アルミ

処理流量

水溶性

  • SAL-1 140L/min
  • SAL-2 200L/min

重量

  • SAL-1(SAL-1F-B-CBS) 250kg
  • SAL-2(SAL-2F-B-CBS) 270kg

※仕様・オプション等により製品重量は異なります

塗装色

シルバ-グレ- ( マンセルNo. N – 8.0 )

※指定色に関しましてはご相談ください

駆動モーター

40W

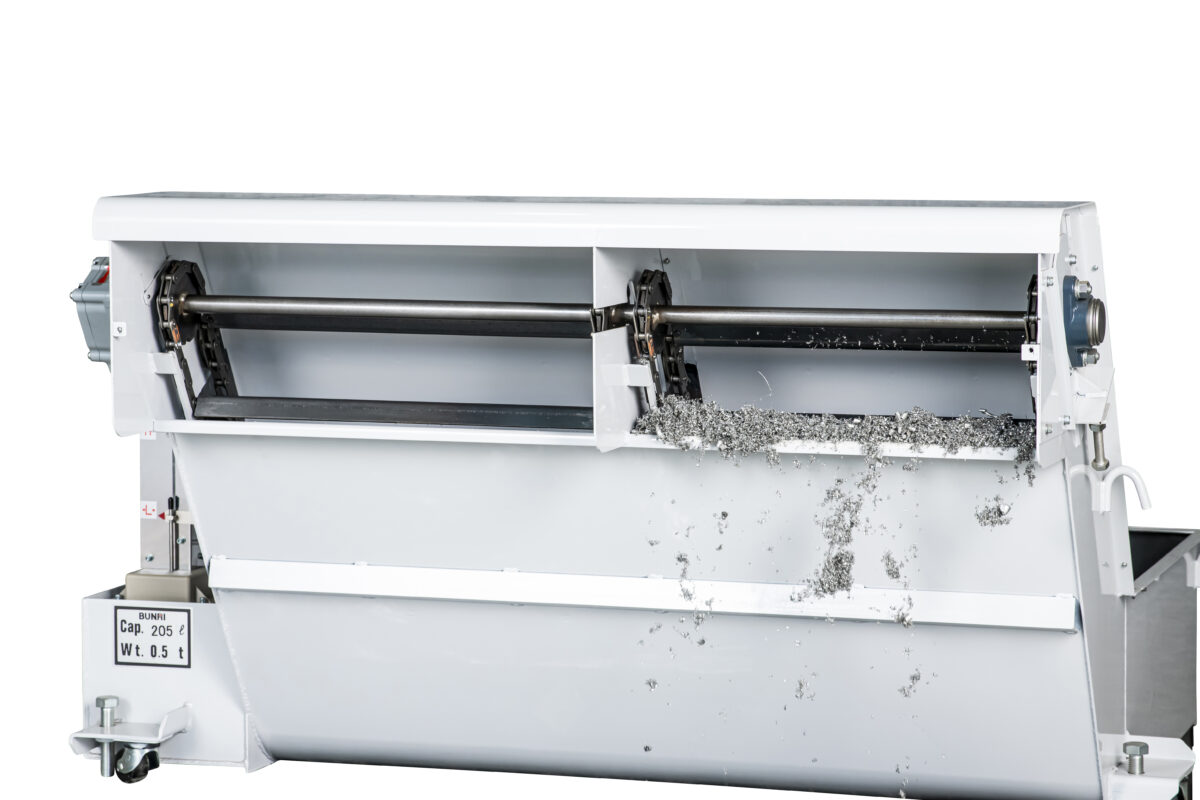

切粉排出イメージ

※画像はイメージです。実際の製品とは仕様が異なります。

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※標準製品以外のオーダー製品に関しましてはご相談ください
