超精密濾過クーラントシステム SB Filter YA

スチールボールを濾材に採用した超精密濾過システム
自動で濾材を洗浄、操作はタッチパネル式
ホーニング盤・超仕上げ盤などの研削スラッジ処理に最適です

<PATENTED>

特長

  • 濾過と洗浄のサイクルをタイマーにて行います。
  • 操作はタッチパネル式です。動作モードは自動と手動に切り替え可能です。異常がある場合も、タッチパネルの画面上に表示されますので安心です。

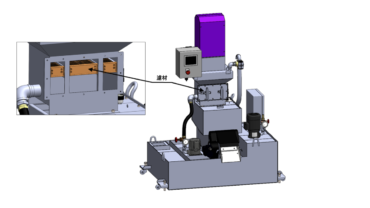

  • 濾材(スチールボール)は本体から取り外して清掃・メンテナンスが可能です。
  • 1次タンクはダーティ液の流入によって渦流を発生させ、その向心力※でタンクの中心部にスラッジ・砥粒を集めます。
  • 1次タンク構造の改良により、改良前と比べて、渦流の回転流速が約3倍になりました。向心力※が向上し、タンク内のスラッジ及び砥粒の堆積が削減されます。
  • バッグ式・カートリッジ式ではないため、エレメントの交換が不要です。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。※ 円の中心に向かって働く力のこと、渦

クーラント 水溶性 油性
分類 磁性体
加工内容 研削
ワーク材質 FC・FCD スチール
切粉の形状
研削切粉サイズ 超微粒子(5μm~10μm) 微粒子(10μm~100μm)
工作機械 ホーニング盤 超仕上盤 (スーパーフィニッシャー)

機構

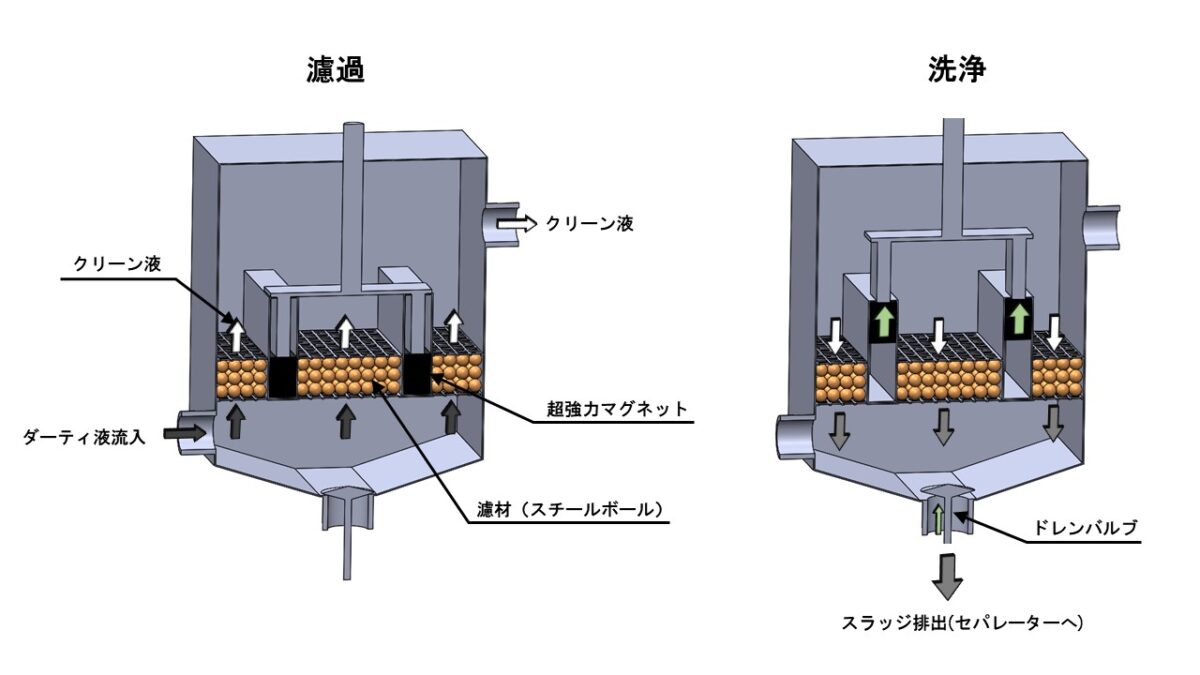

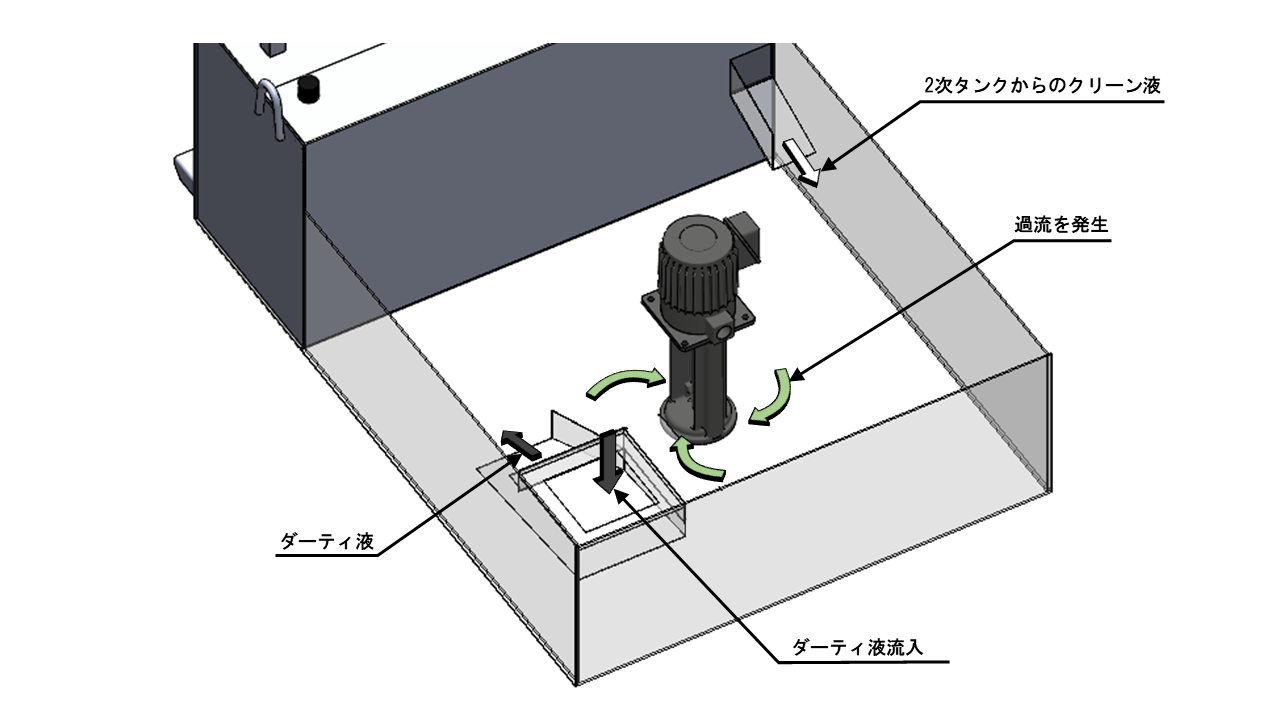

  1. 1次タンクにダーティ液が流入することで渦流を発生します。その向心力によって、スラッジはタンクの中心に集積します。
  2. 集積したスラッジをタンクの中心部にあるYA供給ポンプが汲み上げます。

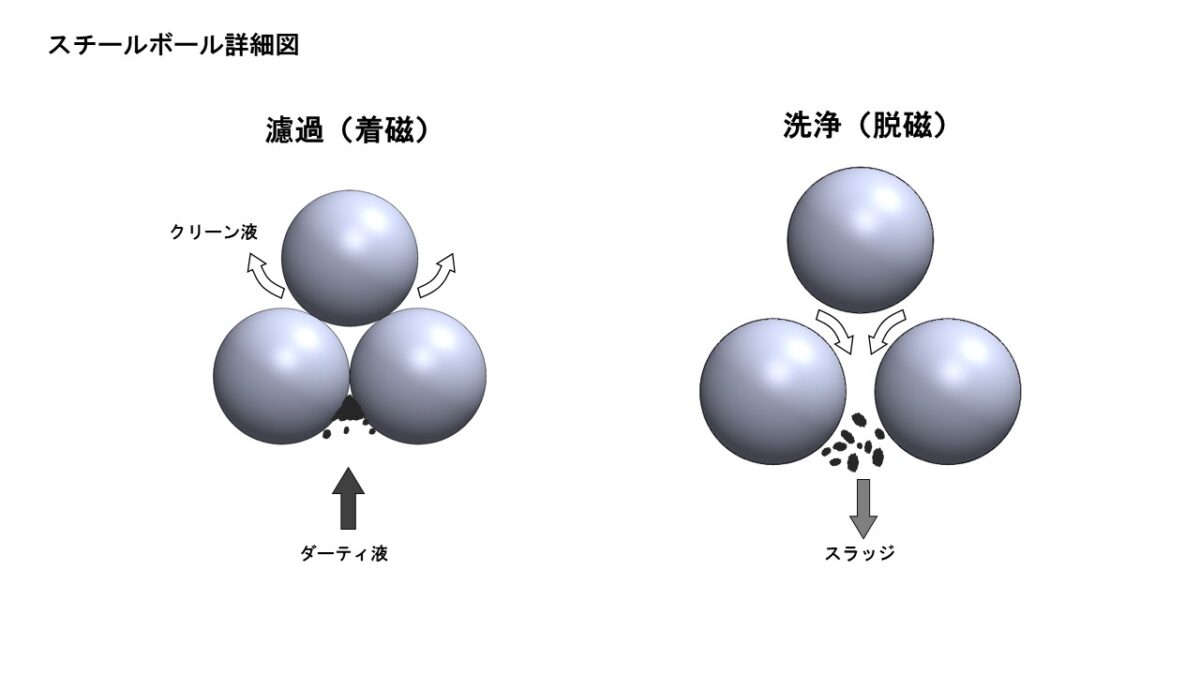

  3. ダーティ液は、濾材(スチールボール)が着磁した状態の濾過槽内に流入。濾材(スチールボール)を通過する際にスラッジが吸着され、濾過されます。
  4. クリーン液は、2次タンクに送られます。
  5. 濾材(スチールボール)に吸着したスラッジを取り除くため、濾材(スチールボール)を脱磁します。濾過槽内に残っているクリーン液で濾材(スチールボール)を洗浄します。
  6. 濾材を洗浄した後のスラッジが混入した液はドレンとしてマグネットセパレーターに供給されます。
  7. ドレンはマグネットセパレーターで濾過されます。スラッジは本体外部に排出され、クリーン液は1次タンクに送られます。
  8. YAからのクリーン液は2次タンクに溜められ、マシンに供給されます。

濾過によるクーラントのBefore・After

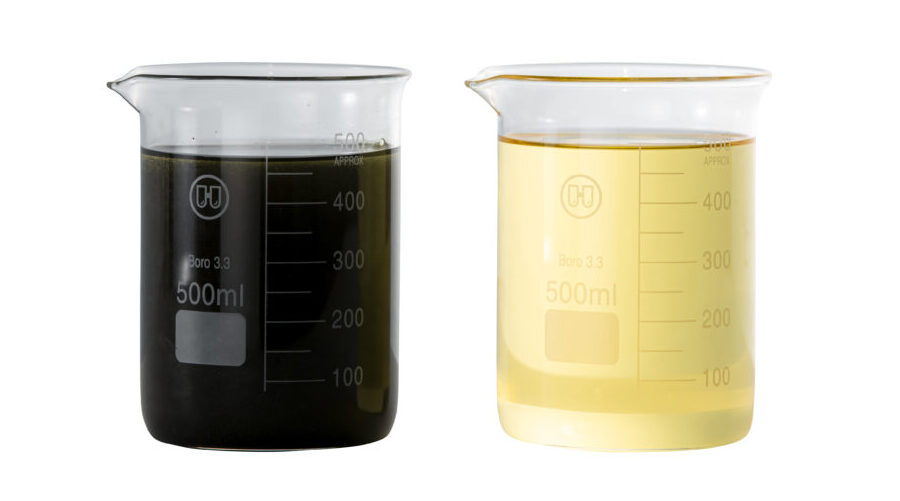

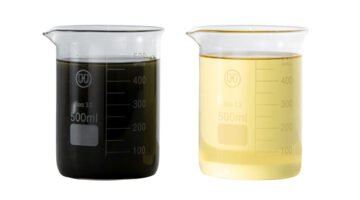

左:Before・ダーティ液  右:After・クリーン液

仕様

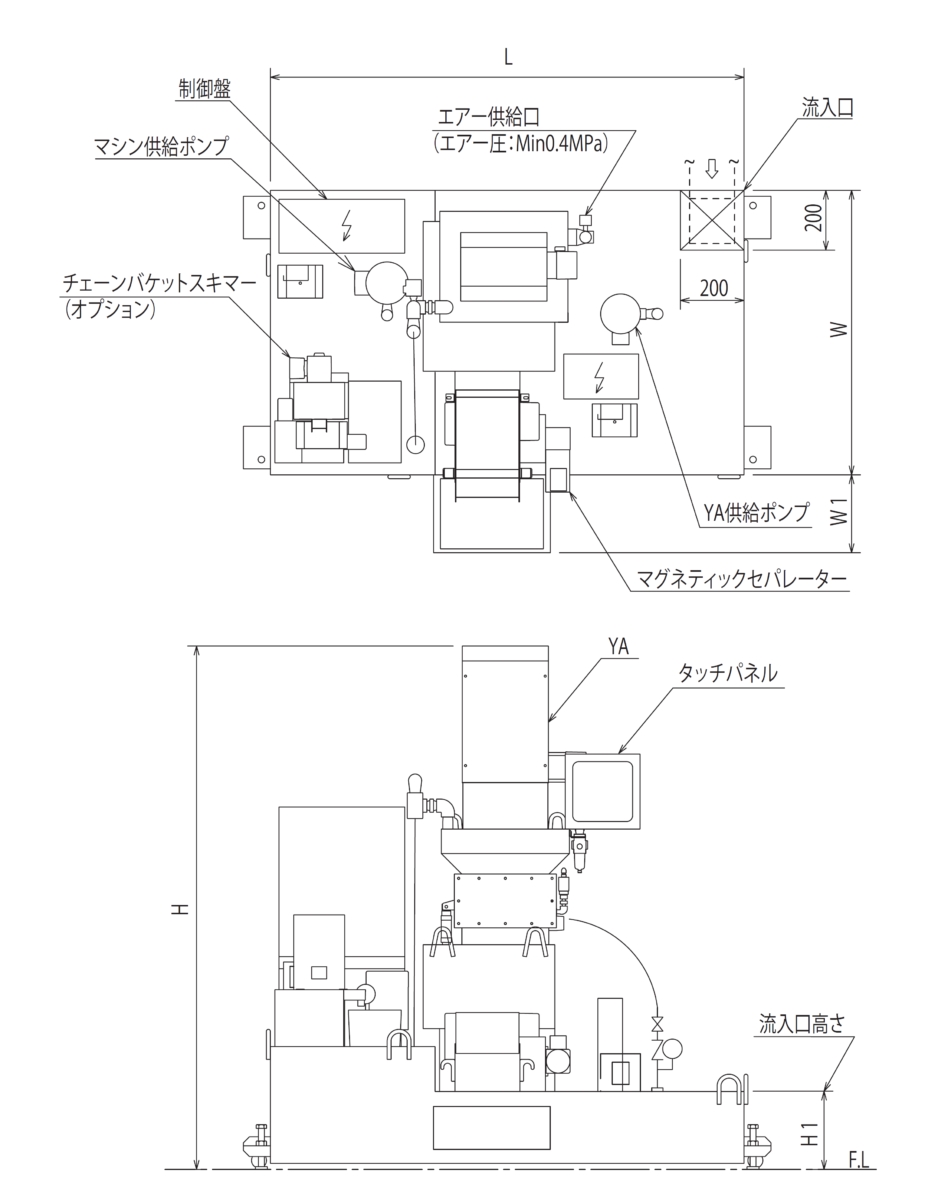

寸法図

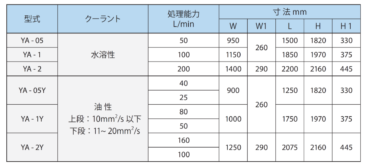

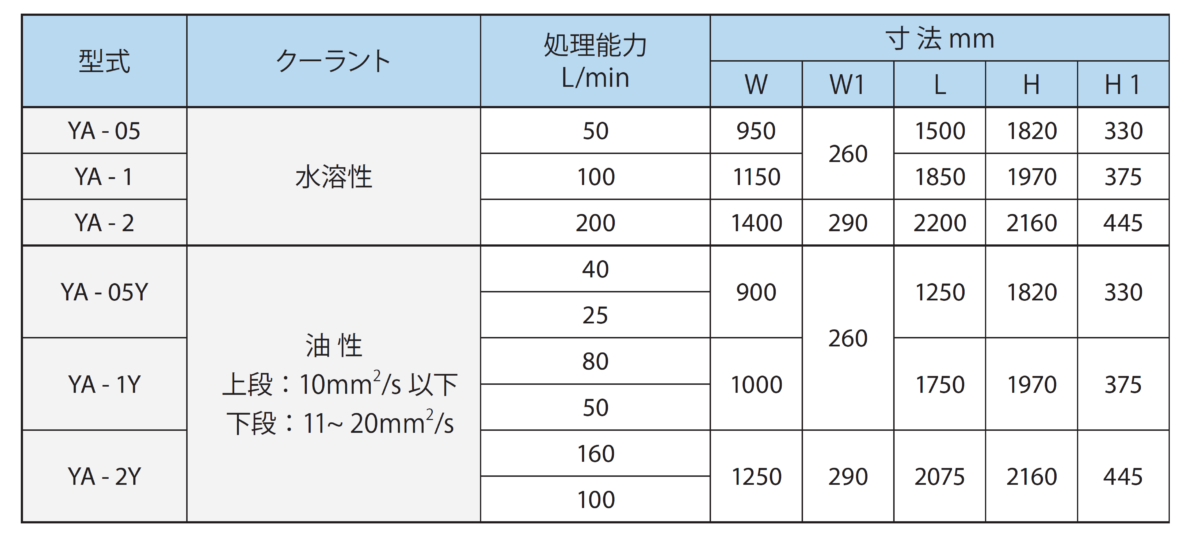

寸法表

濾過精度

5μm 90%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

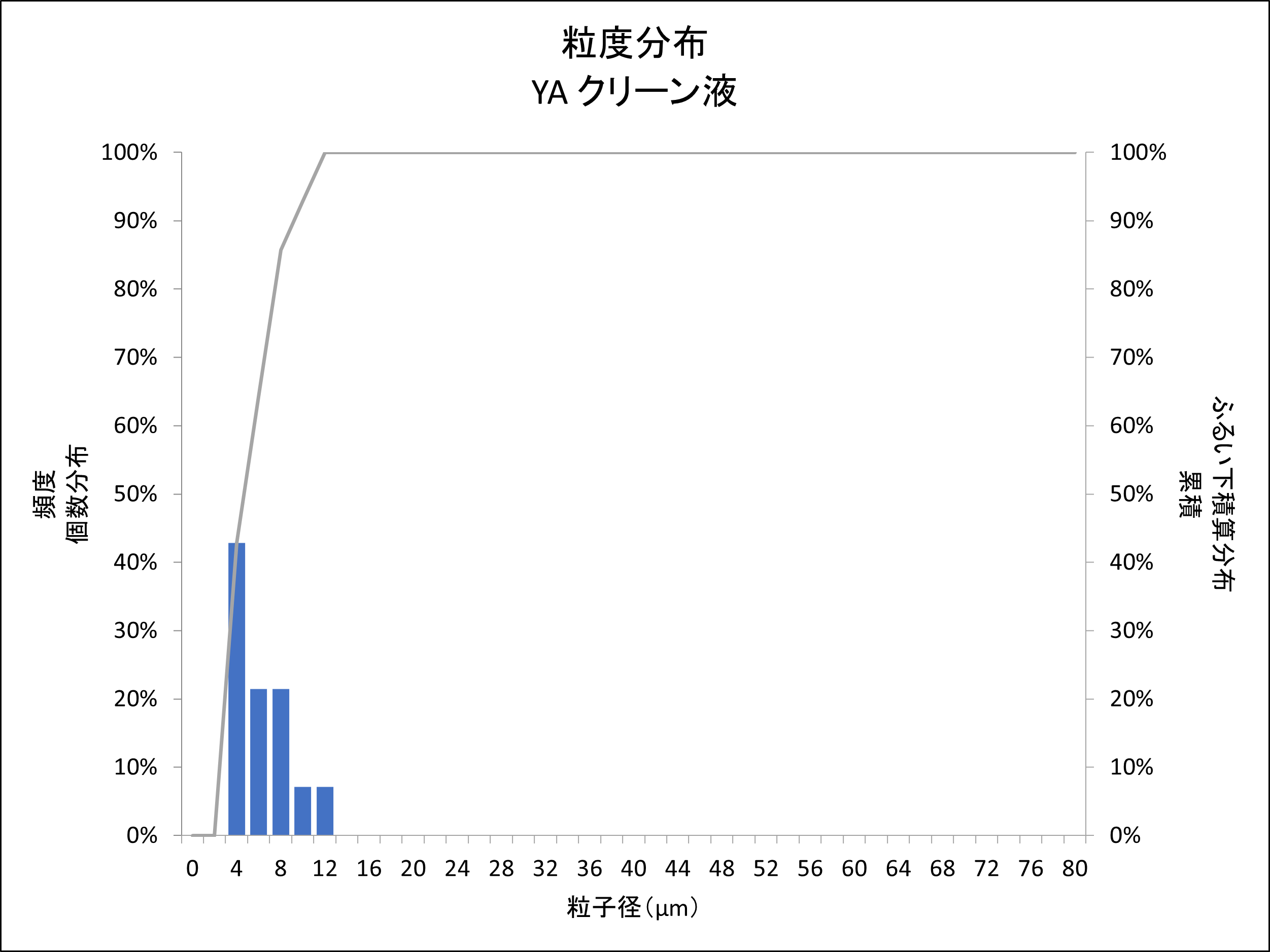

粒度分布

工作機械:超仕上盤
クーラント:水溶性
処理流量:50L/min
切粉材質:FC

処理流量

水溶性

  • YA-05 50L/min
  • YA-1 100L/min
  • YA-2 200L/min

油性(10mm²/s 以下)

  • YA-05Y 40L/min
  • YA-1Y 80L/min
  • YA-2Y 160L/min

油性(11~20mm²/s)

  • YA-05Y 25L/min
  • YA-1Y 50L/min
  • YA-2Y 100L/min

※油性粘度20㎟/s超の場合はご相談ください
※油性粘度は40℃での値となります

重量

水溶性

  • YA-05 365kg
  • YA-1 415kg
  • YA-2 620kg

油性

  • YA-05 365kg
  • YA-1 415kg
  • YA-2 620kg

※仕様・オプション等により製品重量は異なります

塗装色

シルバ-グレ- ( マンセルNo. N – 8.0 )

※指定色に関しましてはご相談ください

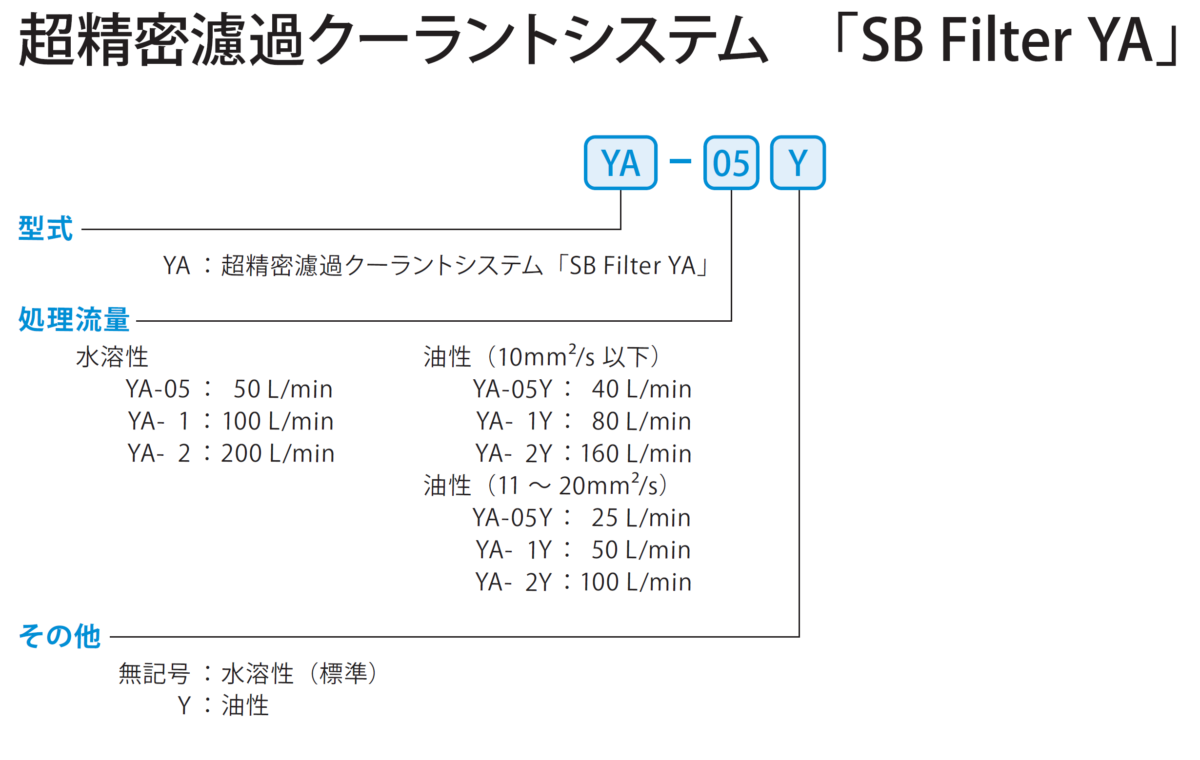

型式記号説明

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

※仕様と寸法は予告なく変更することがあります

※油性粘度20㎟/s超の場合はご相談ください

※油性粘度は40℃での値となります

※標準製品以外のオーダー製品に関しましてはご相談ください

個別資料

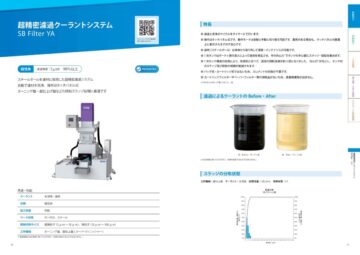

カタログダウンロード
