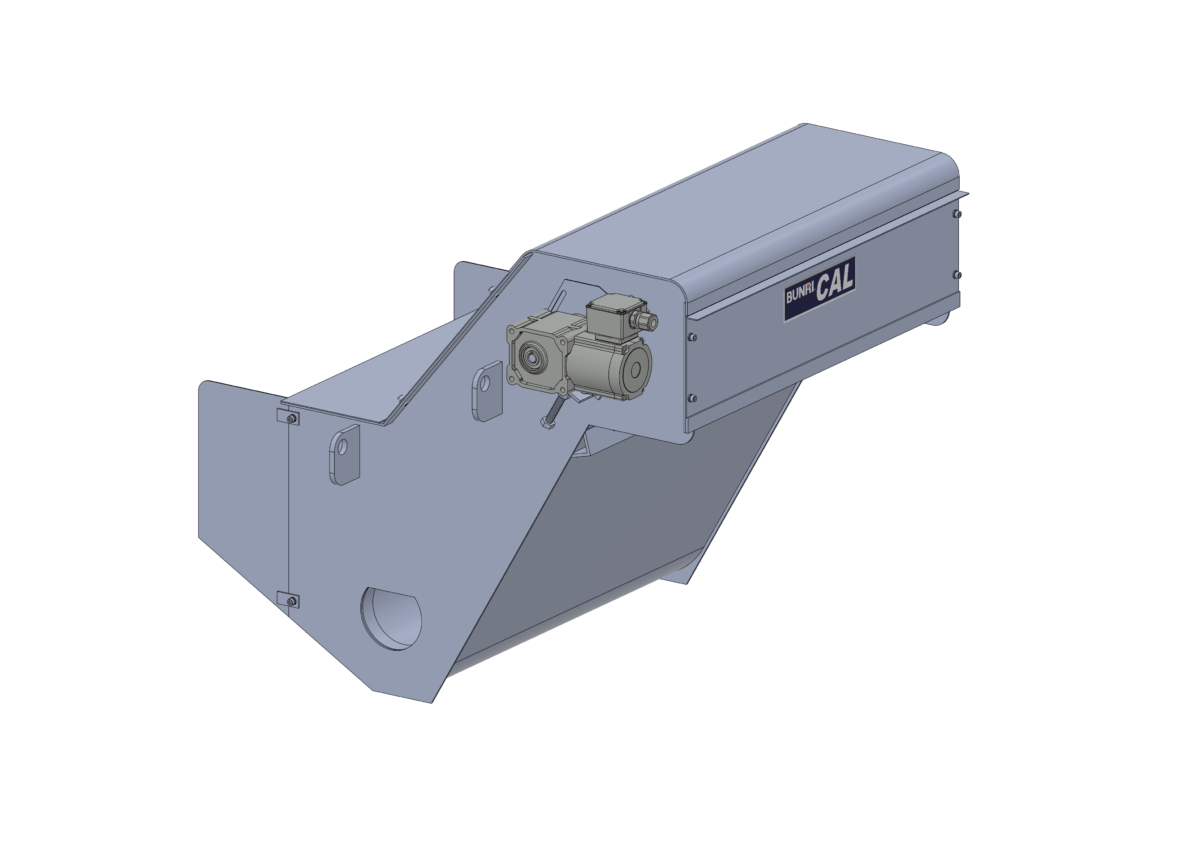

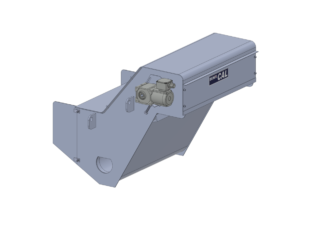

ミニコン30 CAL
マシニングセンター#30用のコンパクトなチップコンベヤ
メーカー標準アミカゴタンクに設置可能
切粉自動排出で作業者の負担を軽減・省人化に最適です
特長
- パンチングフィルターで切削切粉を捕捉します。
- パンチングフィルターは常にかき板と接触して回転し、自動でクリーニングされます。
- コンベヤの切粉排出口は液切構造のため、切粉は液切りされた状態で排出されます。クーラントの持ち出し（クーラントが切粉と共に排出されること）を軽減します。
- カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
| クーラント | 水溶性 |
|---|---|
| 分類 | 磁性体 非磁性体 |
| 加工内容 | 切削 |
| ワーク材質 | スチール アルミ ステンレス 銅 |
| 切粉の形状 | 粒状 小カール状 (50mm以下) |
| 研削切粉サイズ | |
| 工作機械 | ＃30マシニングセンタ |

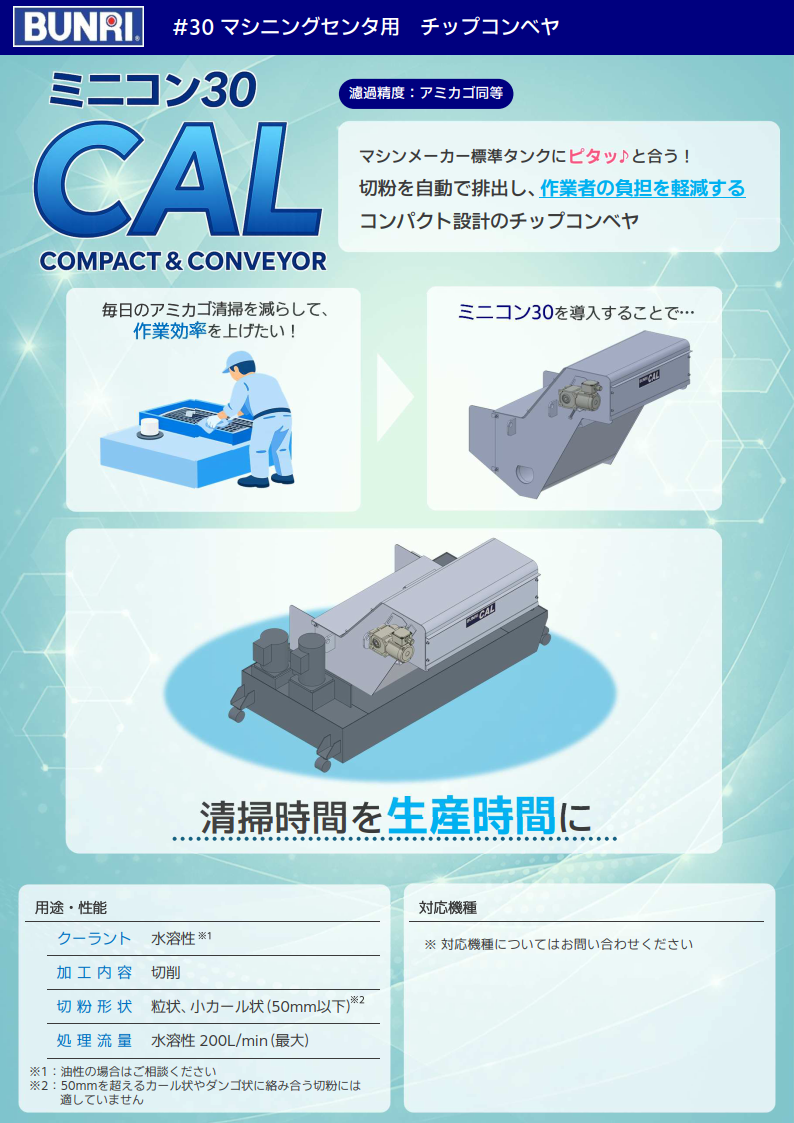

個別資料
こちらがサンプルとなります。
※外部サイト（エミダス）へ移動します
製品紹介動画
機構

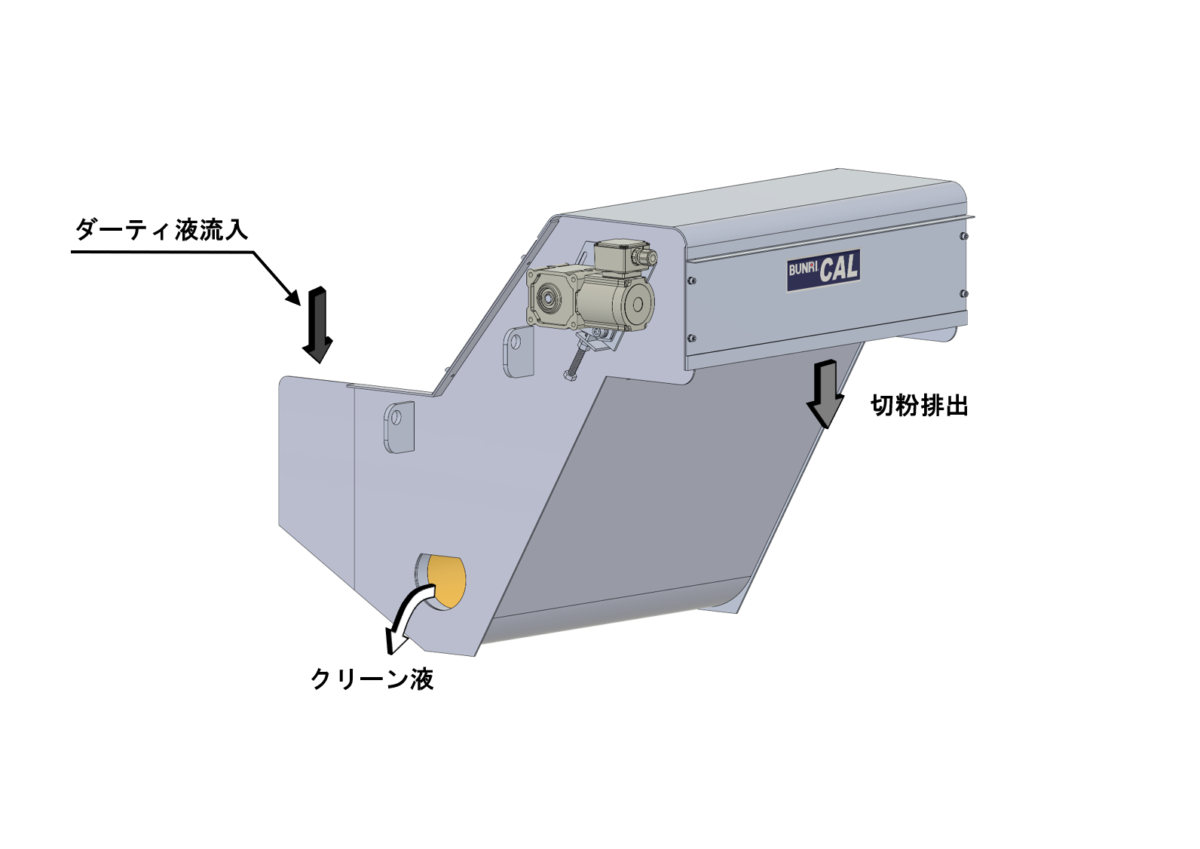

- ダーティ液がコンベヤに流入します。

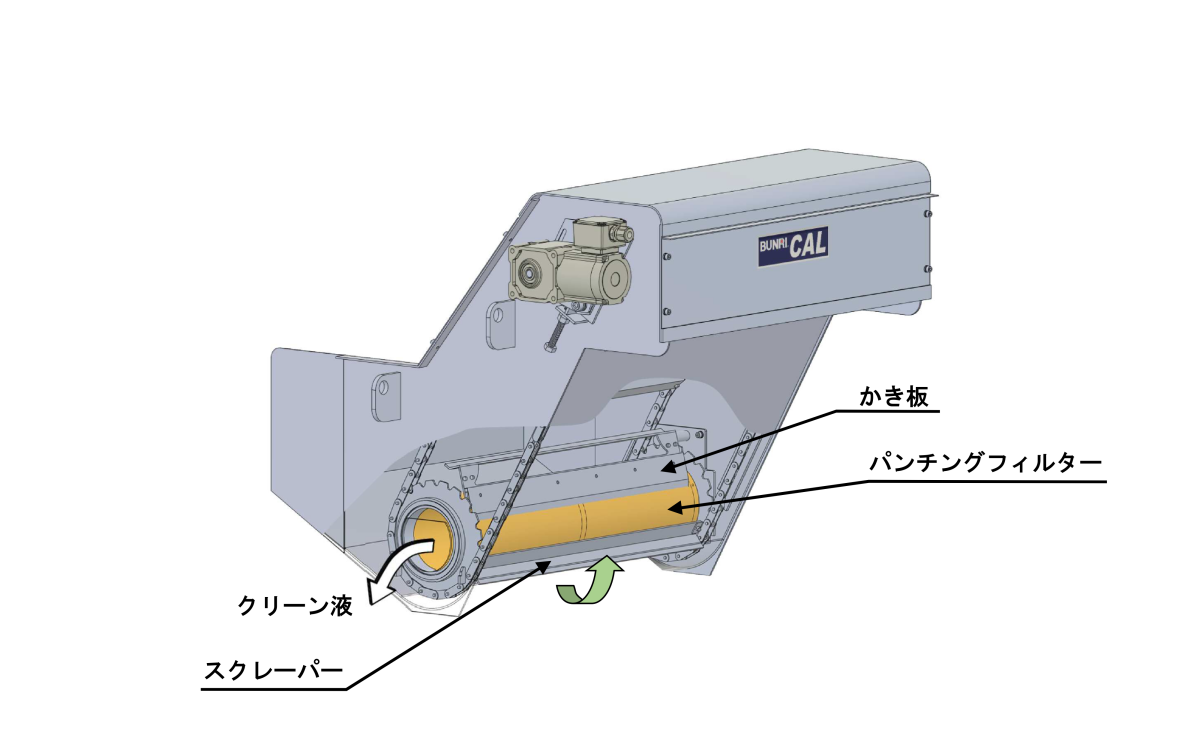

- ダーティ液は回転するパンチングフィルターを通過する際に濾過され、クリーン液はパンチングフィルターの内部から本体外部に送られます。
- パンチングフィルターに捕捉された切粉はかき板でかき落され、コンベヤ底に沈殿します。
- コンベヤ底に沈殿した切粉はスクレーパーによって搬送されます。
- 切粉はコンベヤ排出口に一時的に溜められ、液切りされてから排出されます。
仕様
寸法図

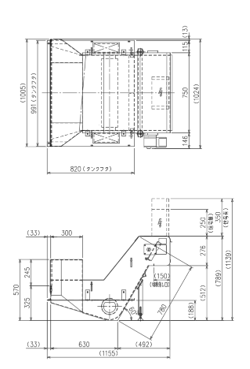

CAL-2F

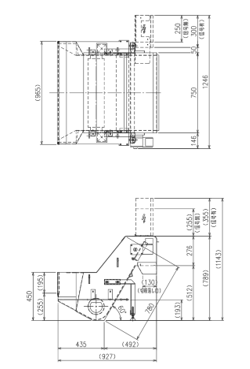

CAL-2BS
濾過精度
アミカゴ同等
処理流量
水溶性 200L/min（最大）
重量
- CAL-2F：130kg
- CAL-2BS：110kg
塗装色
シルバーグレー（マンセルNo.N-8）
駆動モーター
25W
オプション
- 制御盤（信号有／信号無）
- チップBOX
- チップ台車
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※対象機種はお問い合わせください
