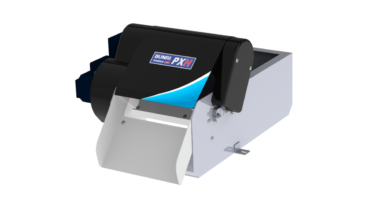

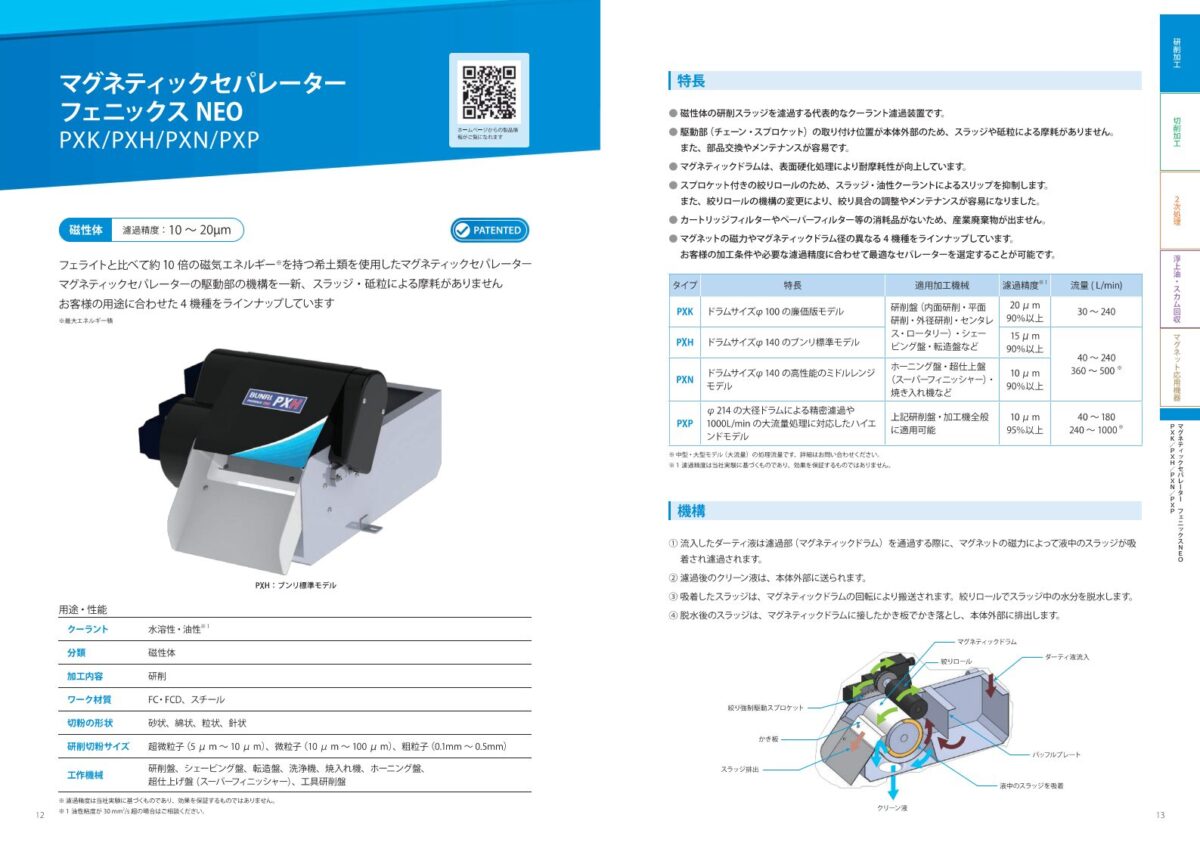

特長

  • 磁性体の研削スラッジを濾過する代表的なクーラント濾過装置です。

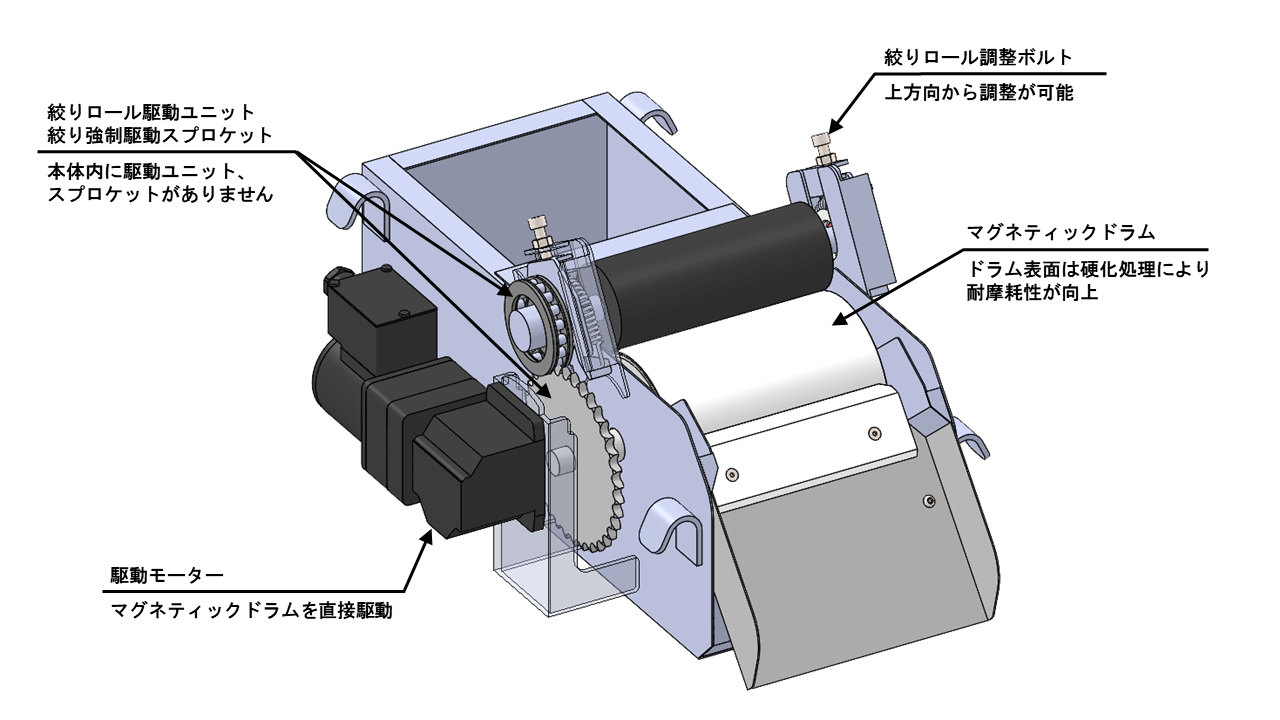

  • 駆動部(チェーン・スプロケット)の取り付け位置が本体外部のため、スラッジや砥粒による摩耗がありません。また、部品交換やメンテナンスが容易です。
  • マグネティックドラムは、表面硬化処理により耐摩耗性が向上しています。
  • スプロケット付きの絞りロールのため、スラッジ・油性クーラントによるスリップを抑制します。また、絞りロールの機構の変更により、絞り具合の調整やメンテナンスが容易になりました。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
  • マグネットの磁力やマグネティックドラム径の異なる4機種をラインナップしています。お客様の加工条件や必要な濾過精度に合わせて最適なセパレーターを選定することが可能です。

※最大エネルギー積

クーラント 水溶性 油性
分類 磁性体
加工内容 研削
ワーク材質 FC・FCD スチール
切粉の形状 砂状 綿状 粒状 針状
研削切粉サイズ 超微粒子(5μm~10μm) 微粒子(10μm~100μm) 粗粒子(0.1mm~0.5mm)
工作機械 研削盤 工具研削盤 シェービング盤 ホーニング盤 超仕上盤 (スーパーフィニッシャー) 転造盤 焼入れ機 洗浄機

製品紹介動画

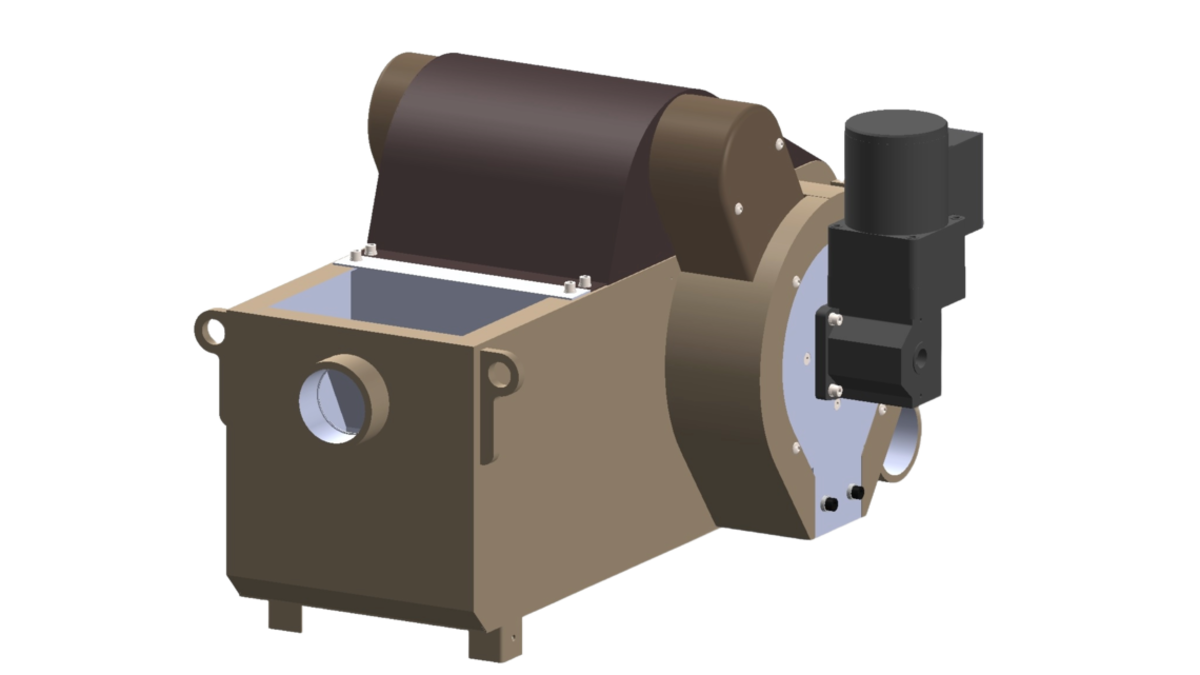

機構

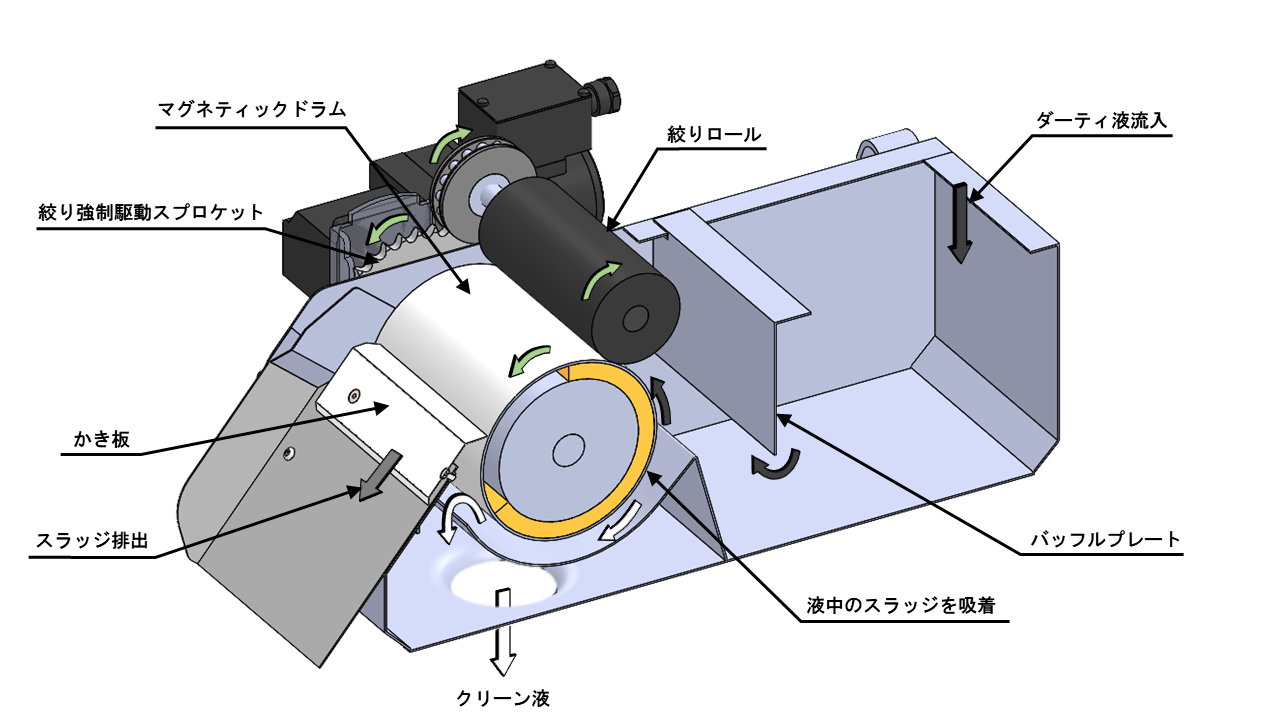

  1. 流入したダーティ液は濾過部(マグネティックドラム)を通過する際に、マグネットの磁力によって液中のスラッジが吸着され濾過されます。
  2. 濾過後のクリーン液は、本体下部よりクリーンタンクへ供給されます。
  3. 吸着したスラッジは、マグネティックドラムの回転により搬送されます。絞りロールでスラッジ中の水分を脱水します。
  4. 脱水後のスラッジは、マグネティックドラムに接したかき板でかき落とし、本体外部に排出します。

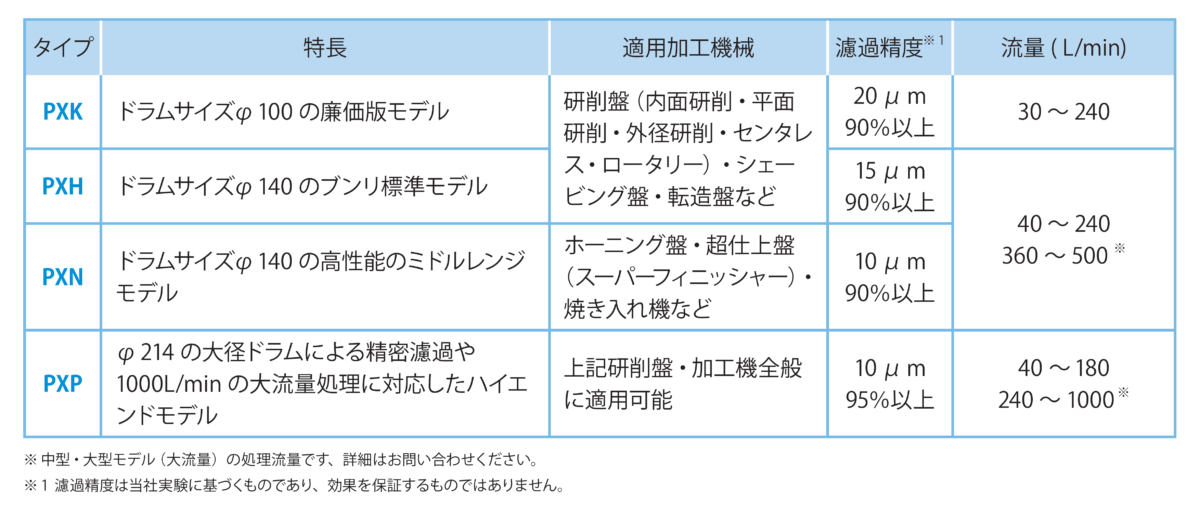

4機種の比較

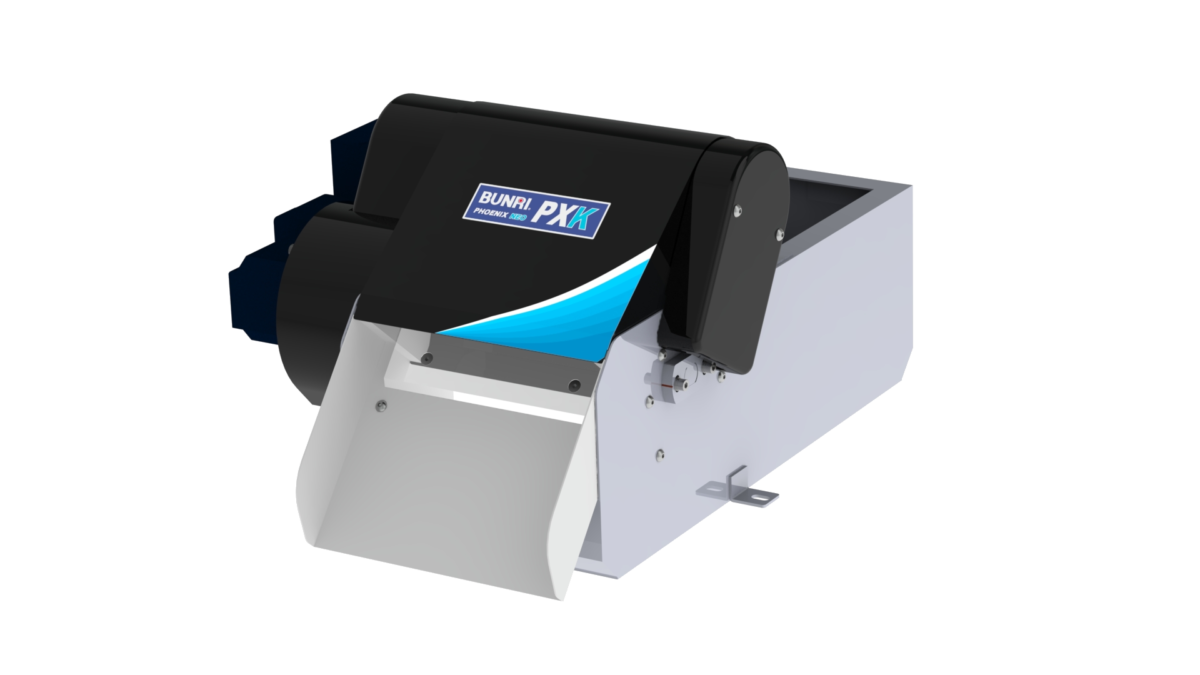

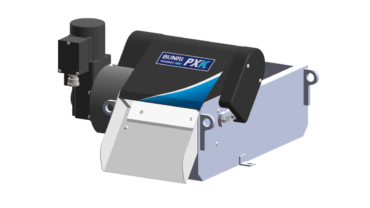

  • PXK ドラムサイズφ100の廉価版モデル

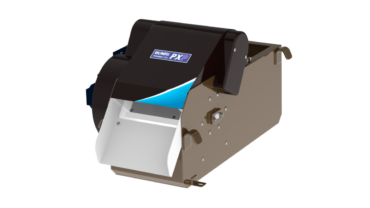

  • PXH ドラムサイズφ140のブンリ標準モデル

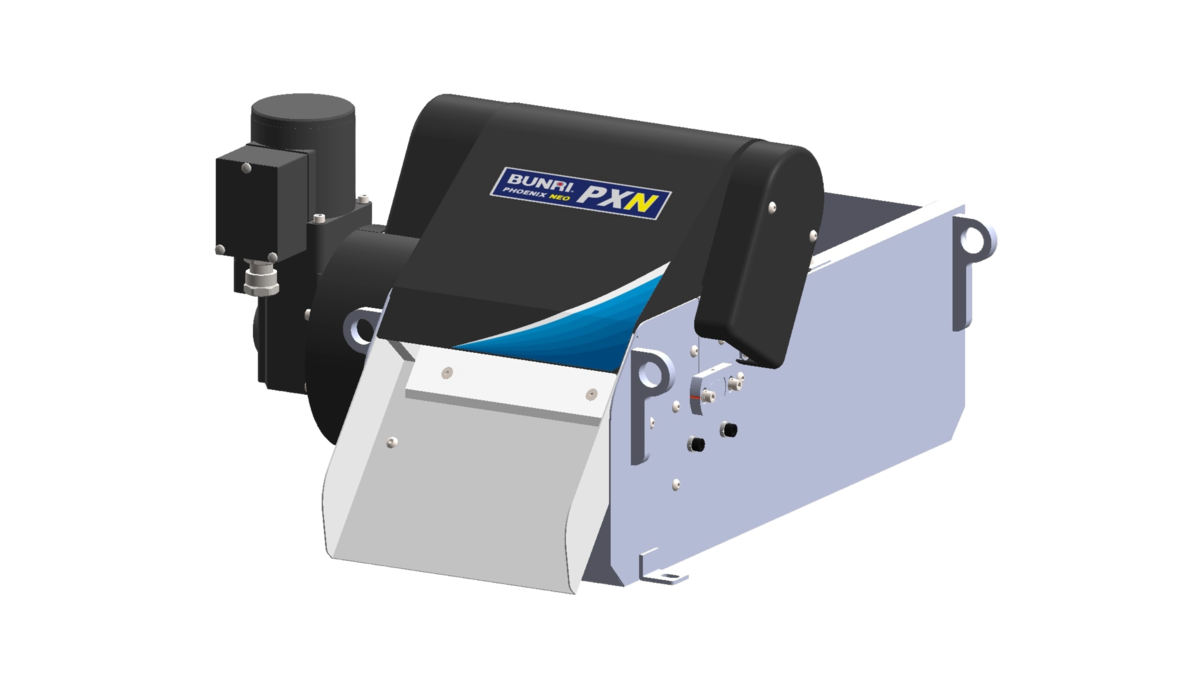

  • PXN ドラムサイズφ140の高性能のミドルレンジモデル

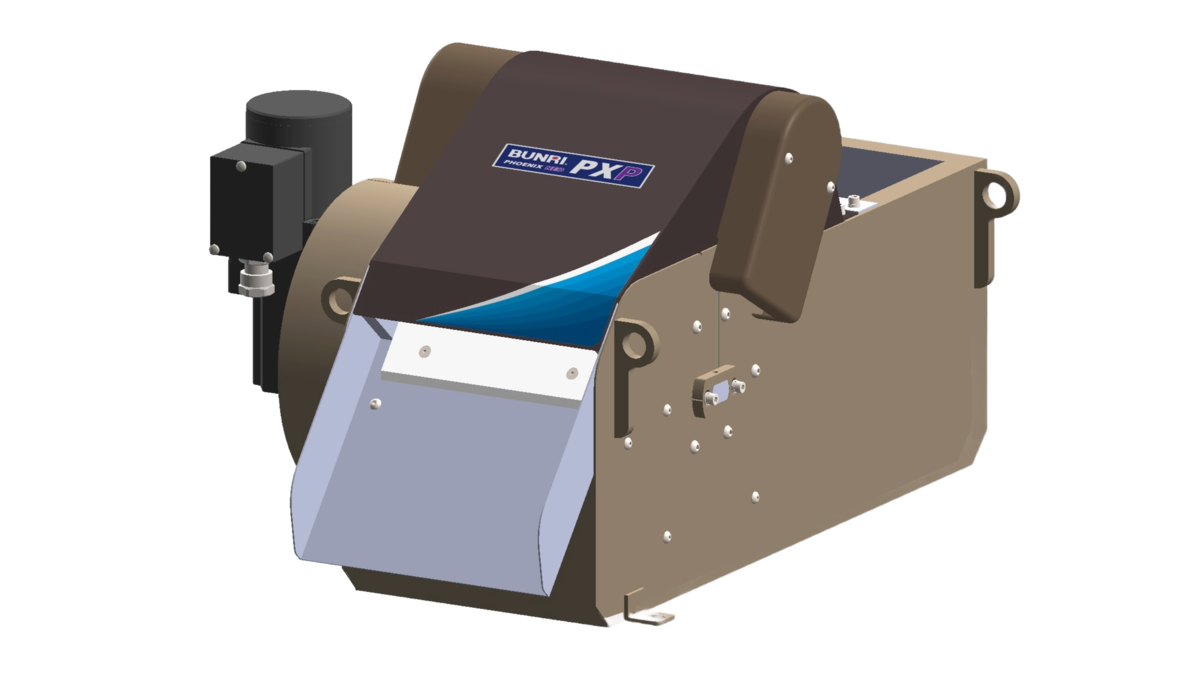

  • PXP φ214の大径ドラムによる精密濾過や1000L/minの大流量処理に対応したハイエンドモデル

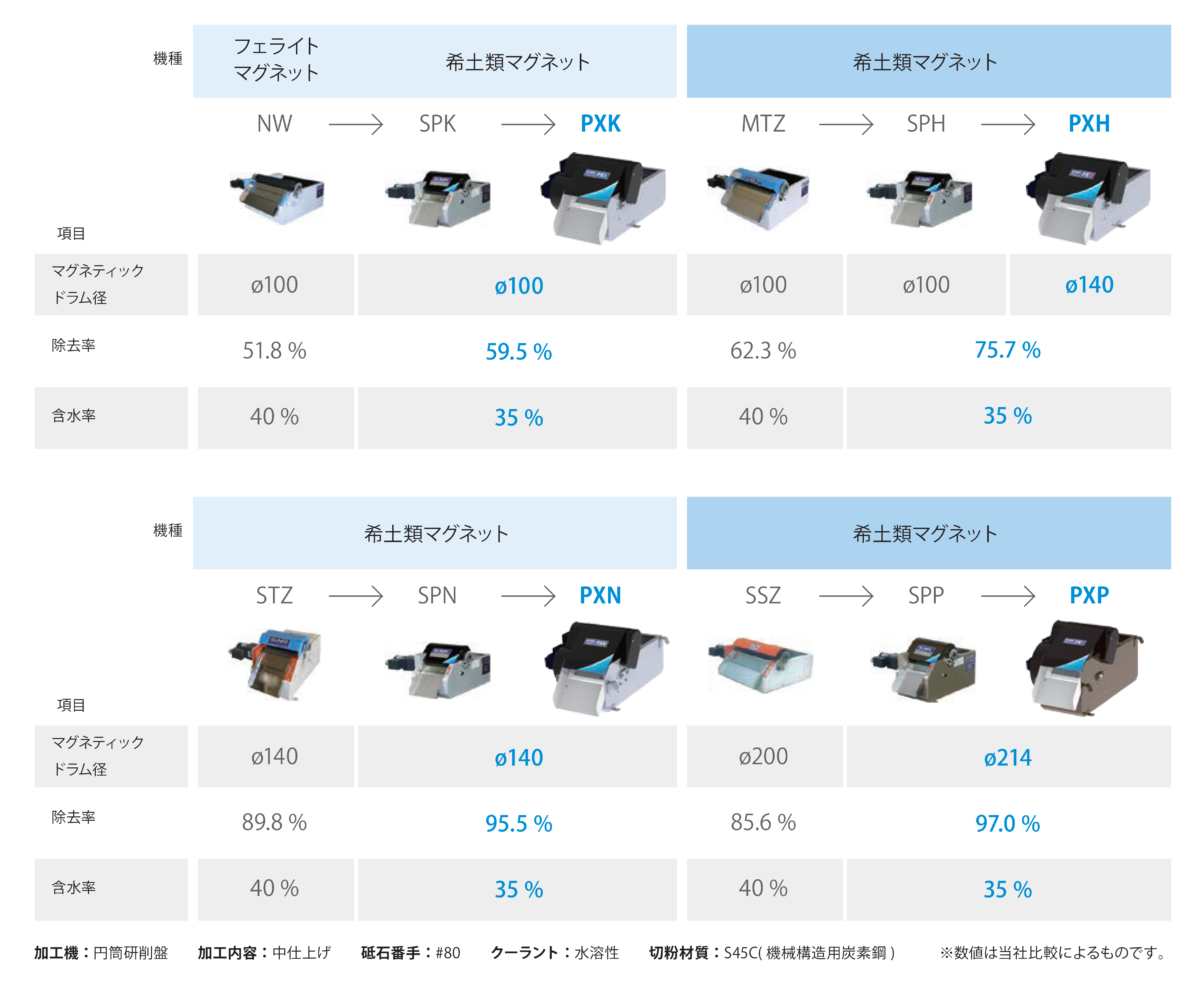

旧モデルとの比較

旧モデルとの比較

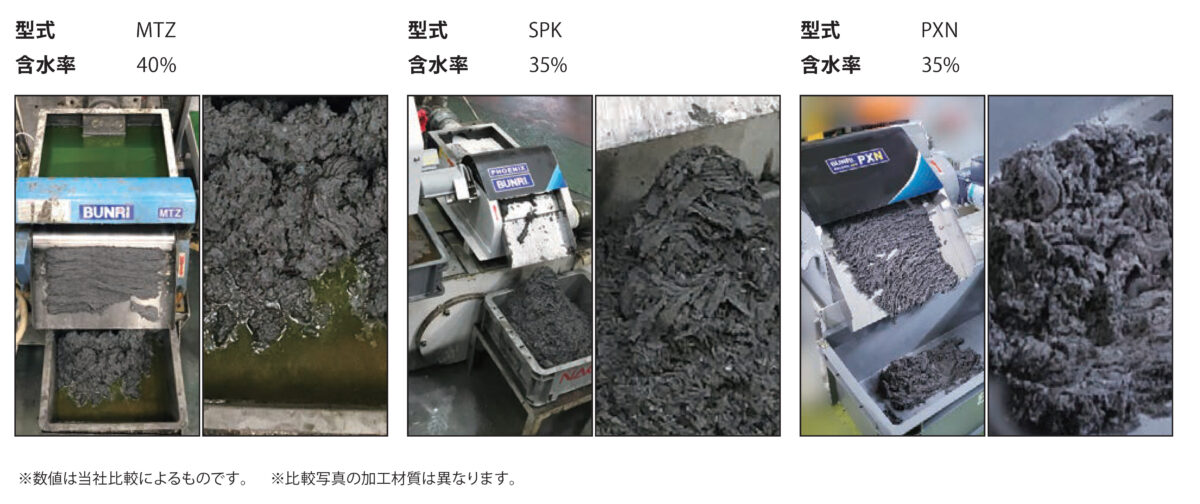

除去されたスラッジの含水率比較

仕様

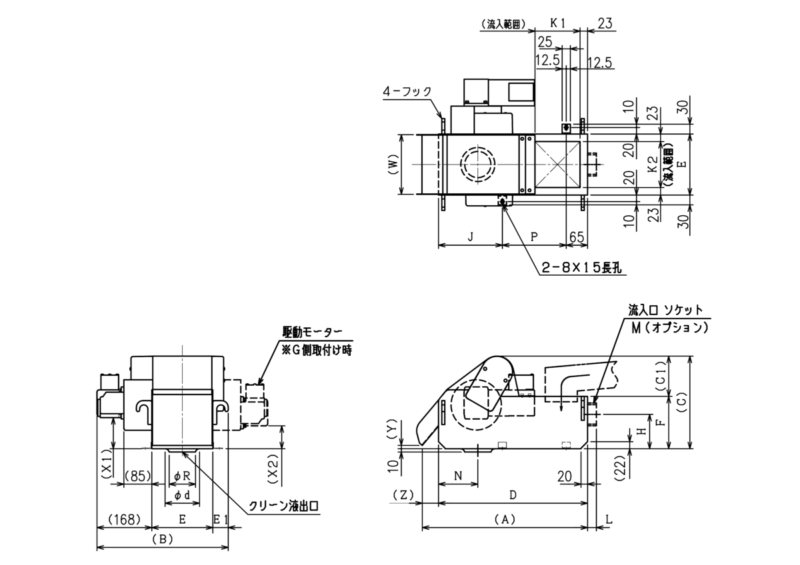

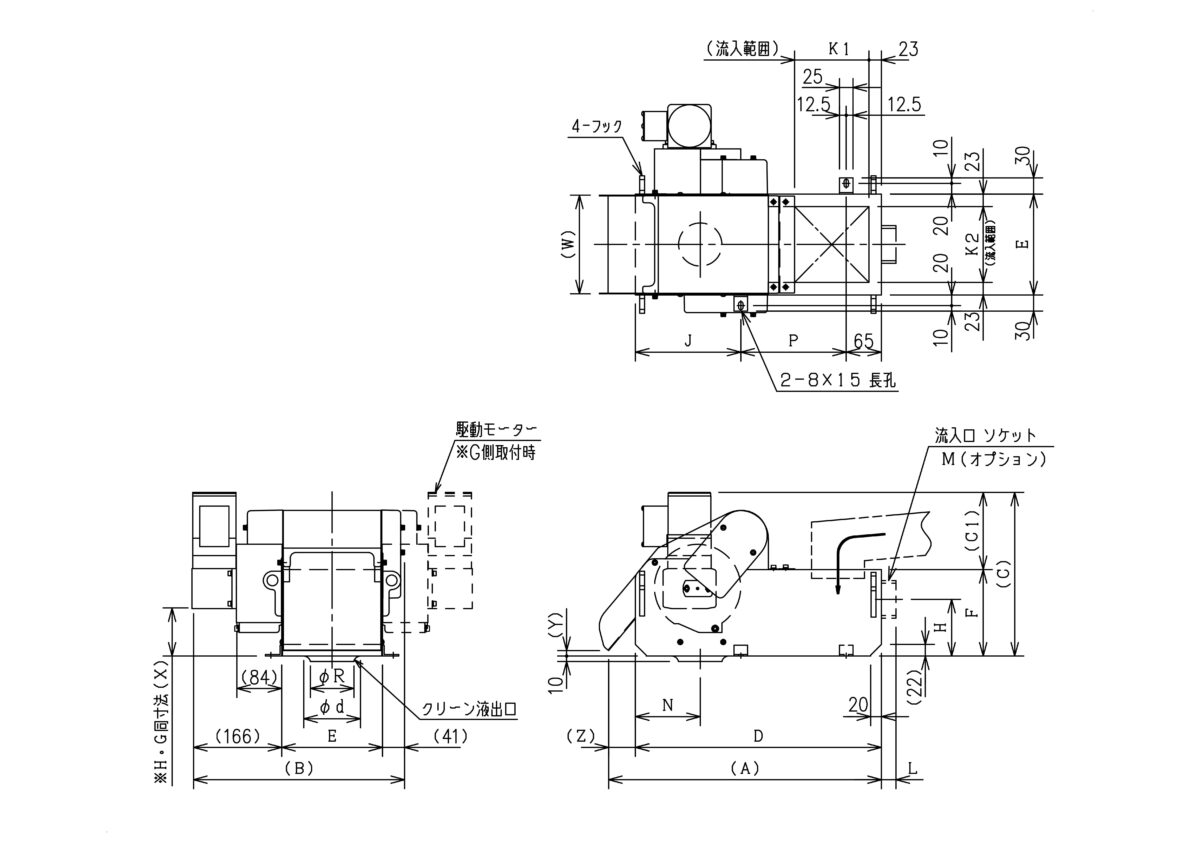

寸法図

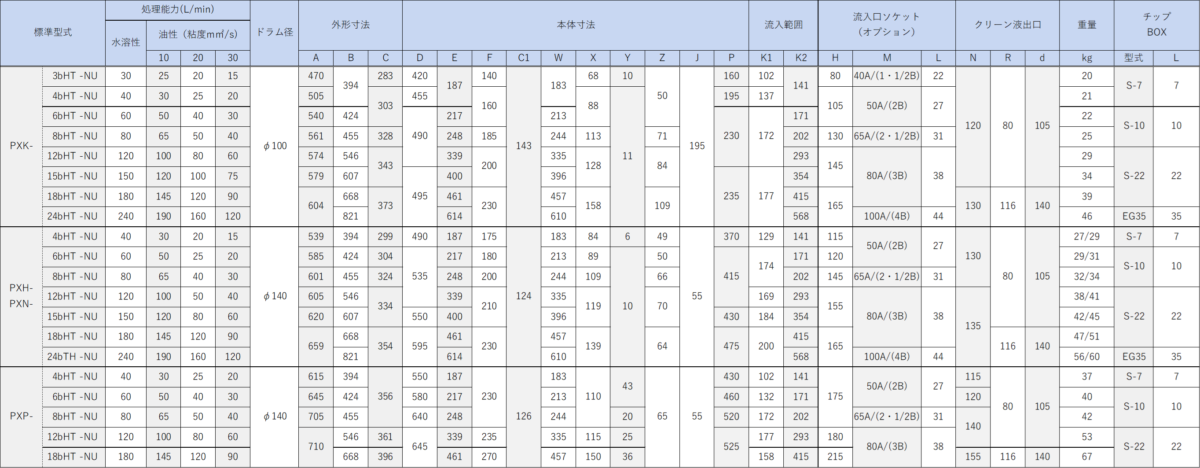

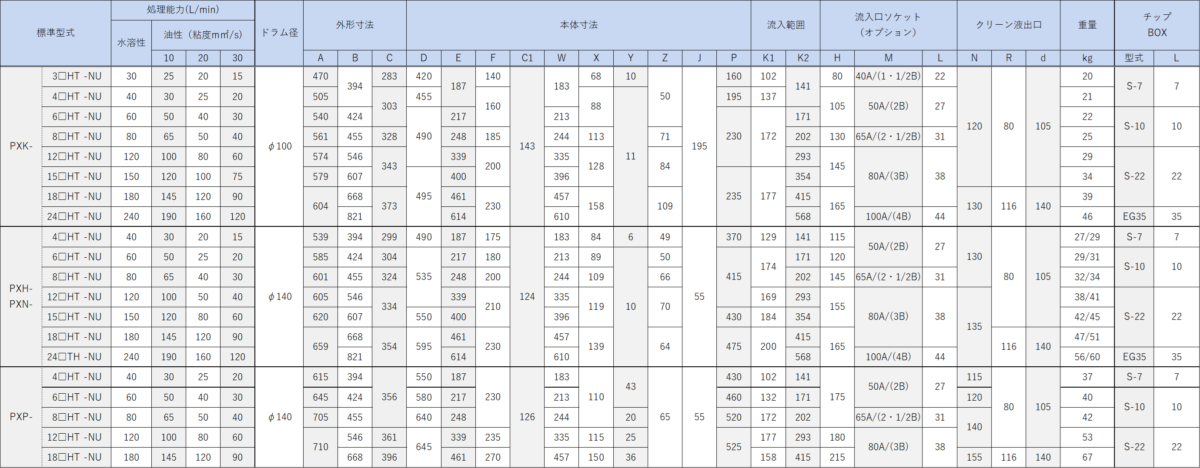

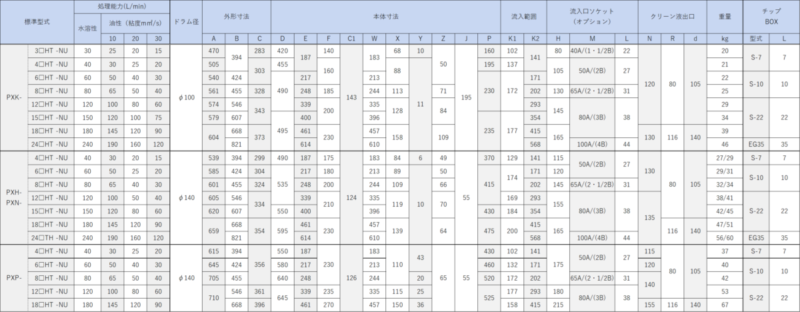

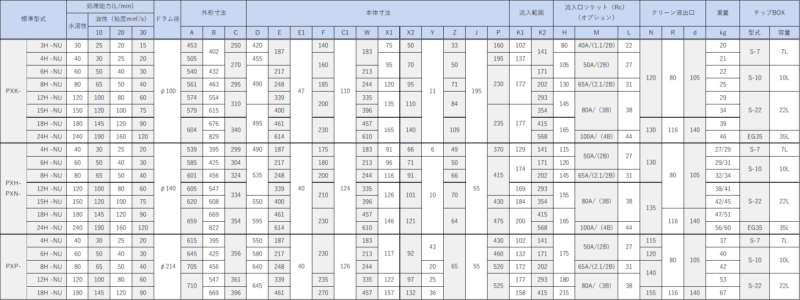

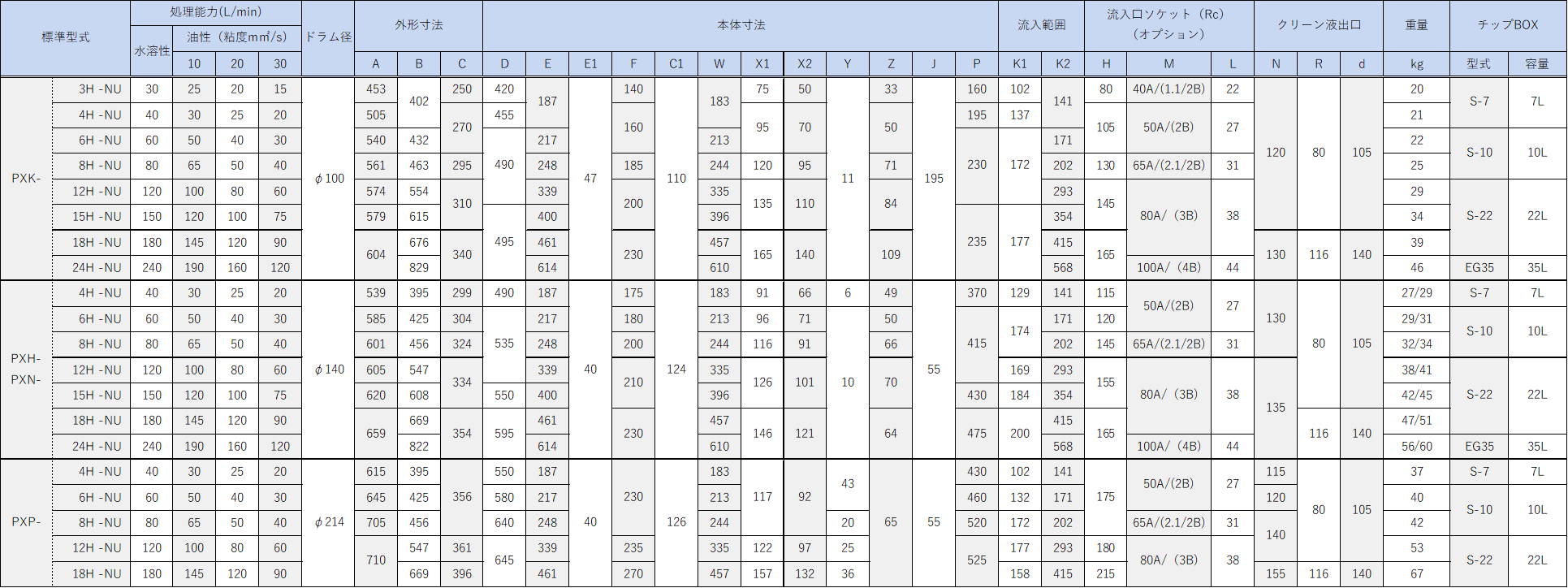

寸法表

濾過精度

  • PXK 20μm 90%以上
  • PXH 15μm 90%以上
  • PXN 10μm 90%以上
  • PXP 10μm 95%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

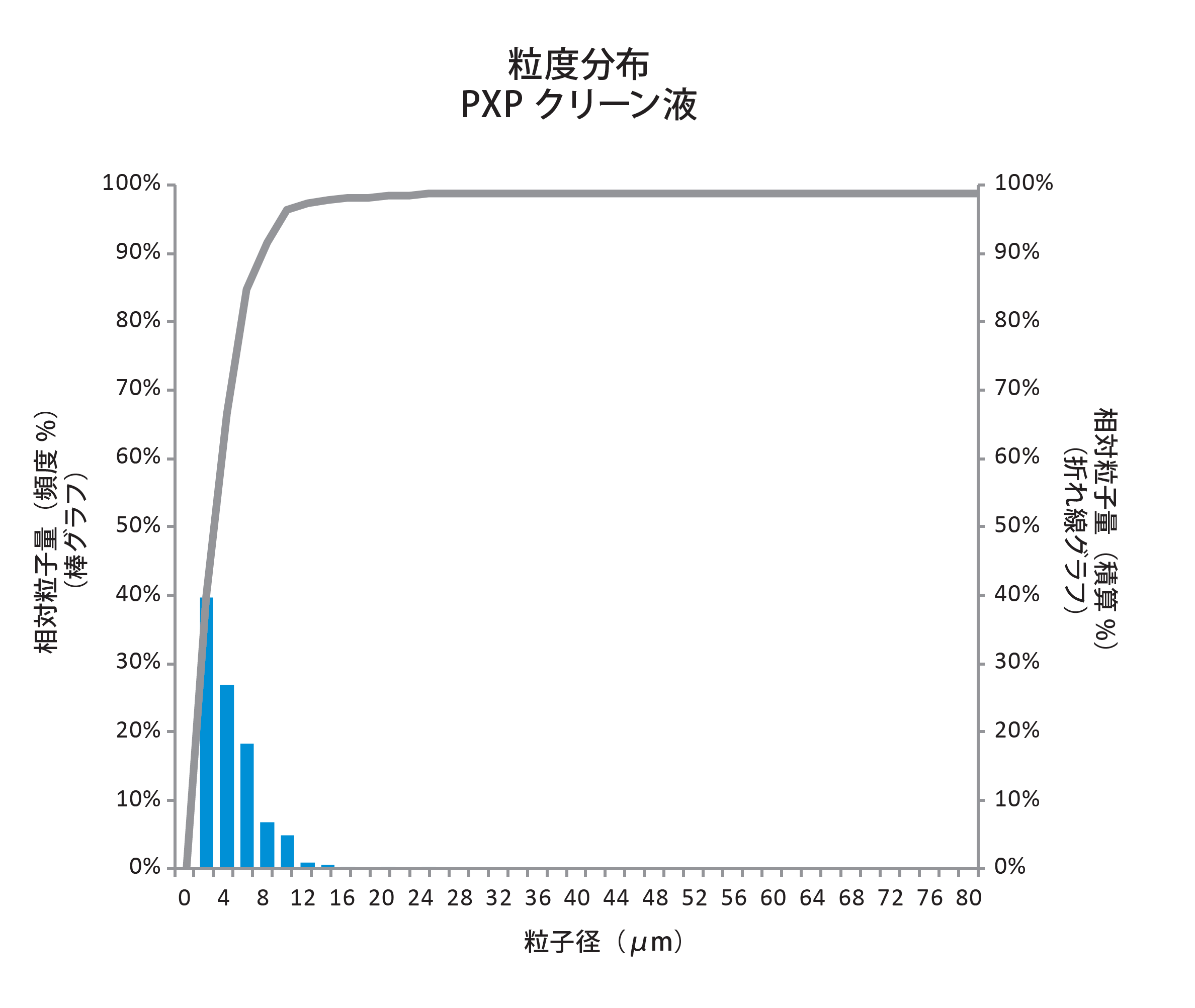

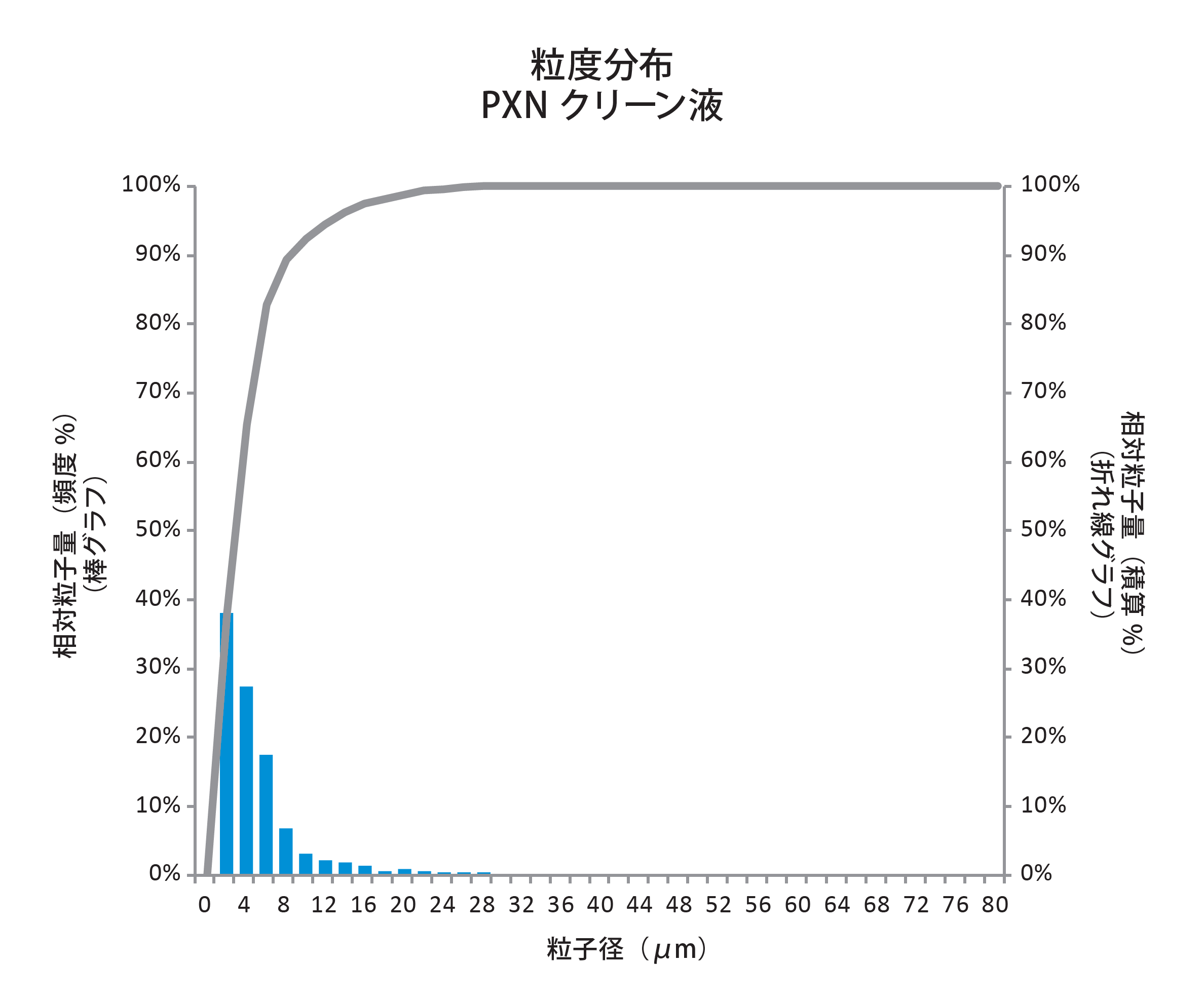

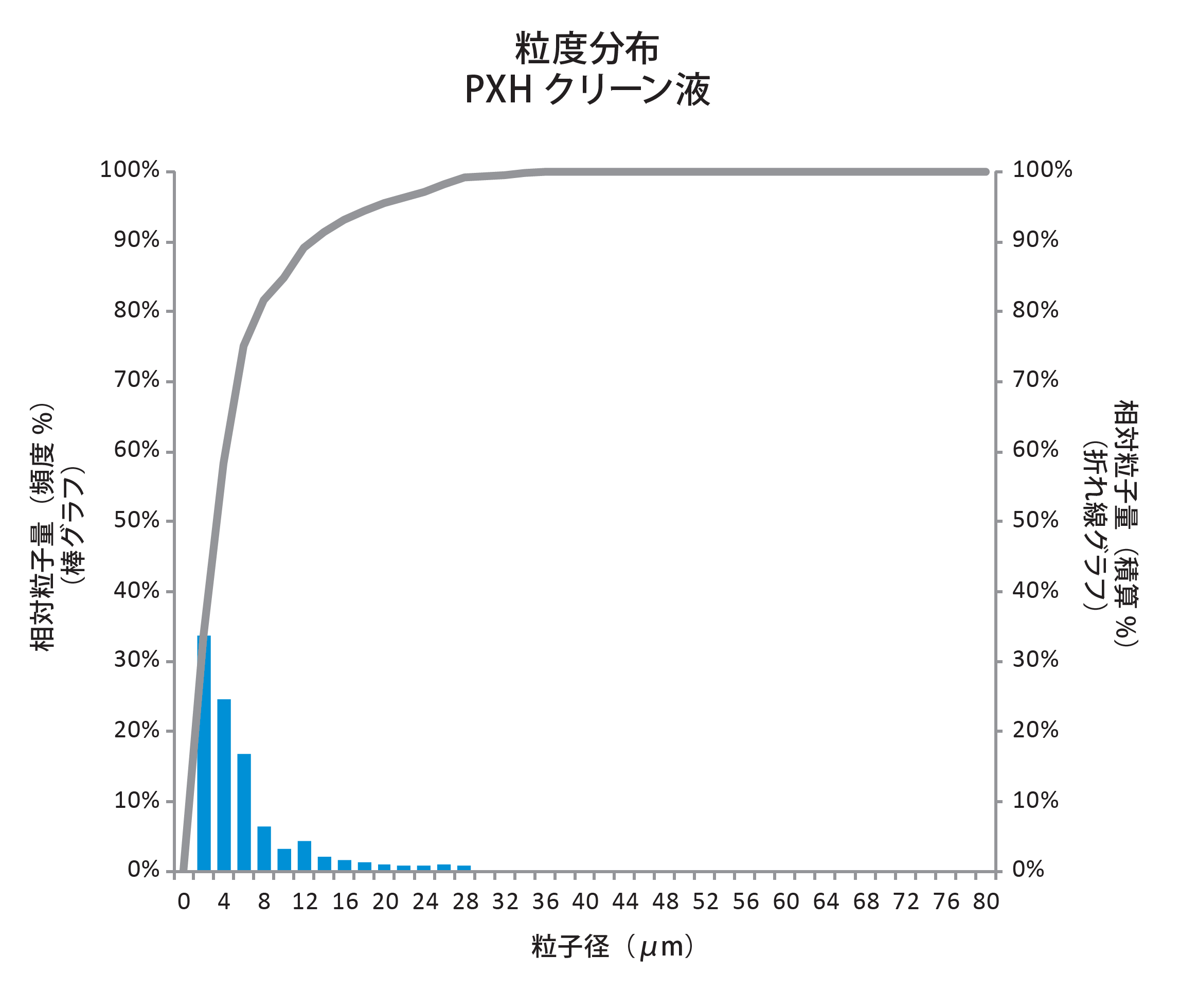

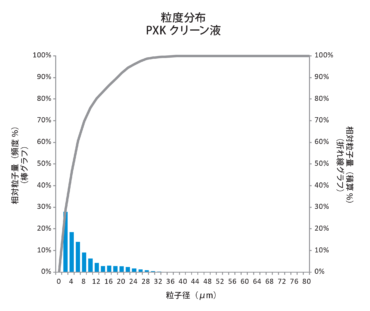

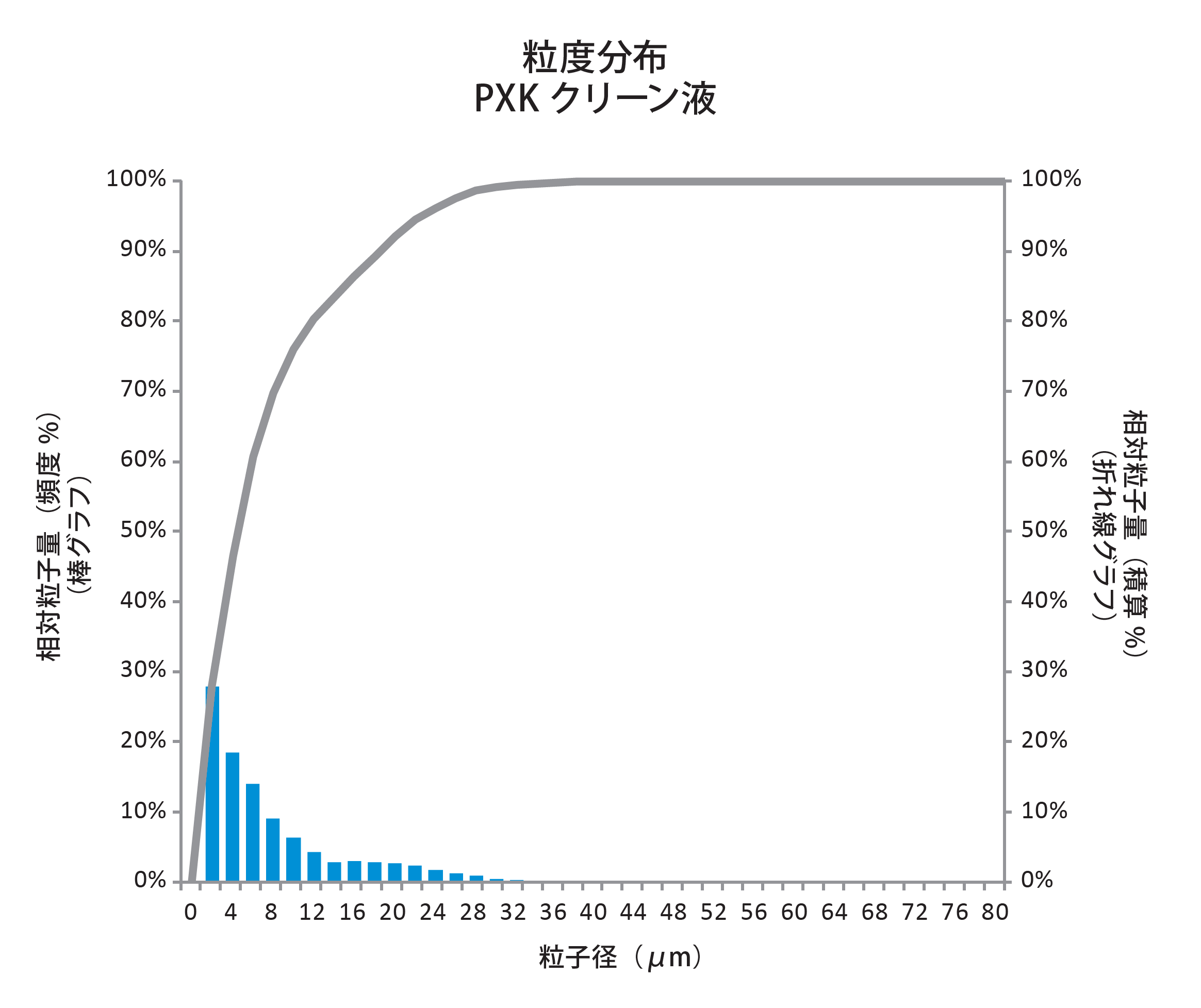

粒度分布

PXK

PXH

PXN

PXP

工作機械:内径研削盤 クーラント:水溶性 処理流量:60L/min 切粉材質:スチール

処理流量

水溶性

  • PXK 30~240L/min
  • PXH 40~240L/min
  • PXN 40~240L/min
  • PXP 40~180L/min

※中型・大型モデル(大流量)もございます、お問い合わせください

重量

水溶性

  • PXK 20~46㎏
  • PXH 27~56㎏
  • PXN 29~60㎏
  • PXP 37~67㎏

※中型・大型モデル(大流量)もございます、お問い合わせください
※詳細は製品寸法をご確認ください
※仕様・オプション等により製品重量は異なります

塗装色

  • PXK メジアムメタリック(近似色:マンセルNo.N-6.7)
  • PXH メジアムメタリック(近似色:マンセルNo.N-6.7)
  • PXN メジアムメタリック(近似色:マンセルNo.N-6.7)
  • PXP シャンパンゴールド(近似色:マンセルNo.N-2.5Y6/2)

※指定色に関しましてはご相談ください

駆動モーター

25W

※中型・大型モデルは仕様が異なります

オプション

  • 流入口 ソケット・ニップル・パイプ・各種フランジ
  • 排出口 左右ソケット付き

※詳細はお問い合わせください

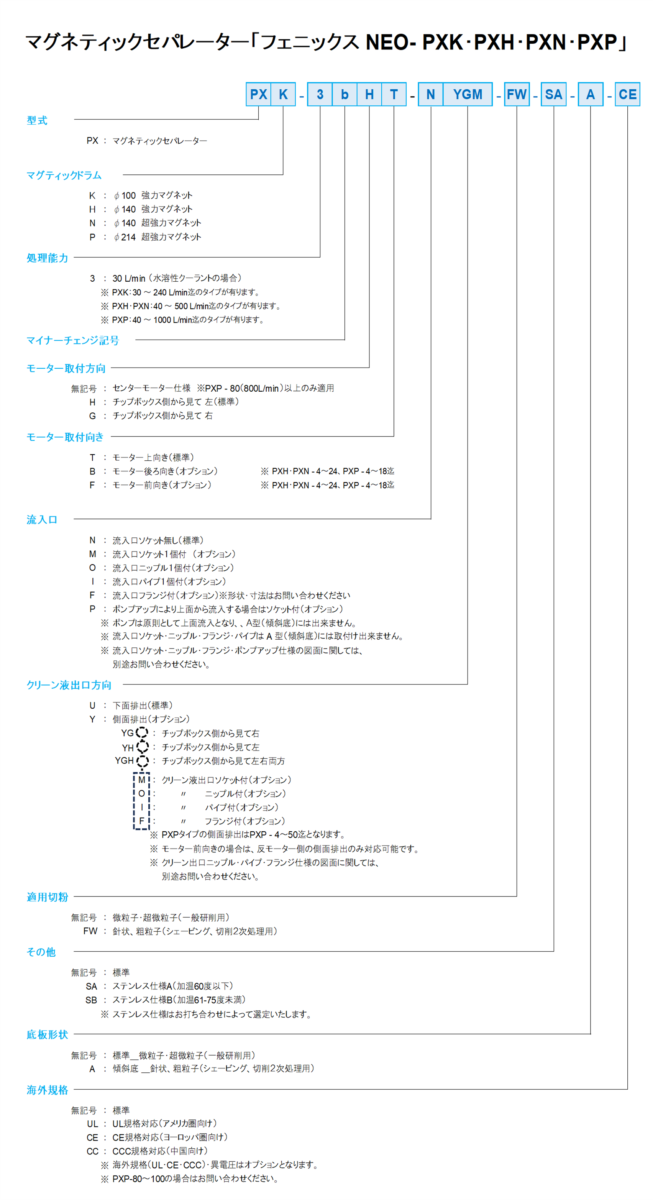

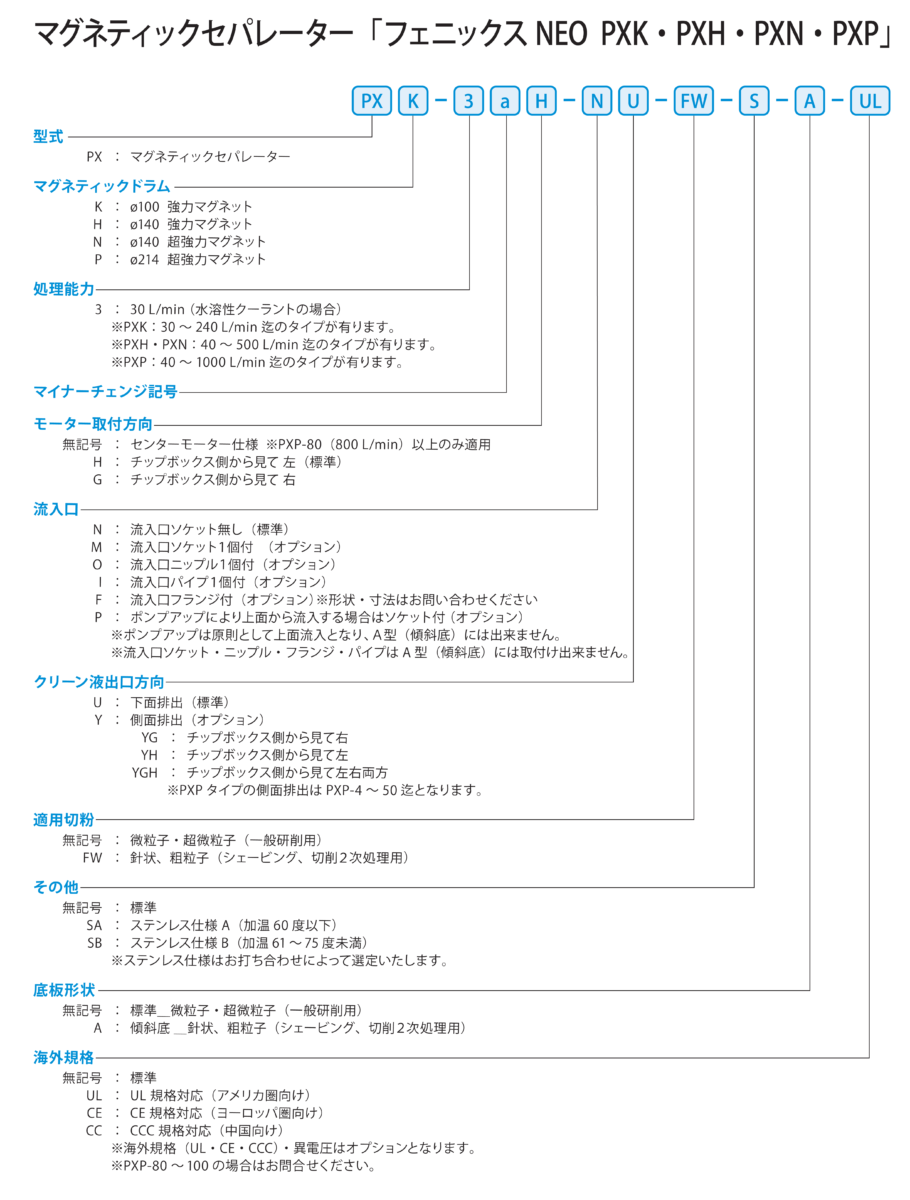

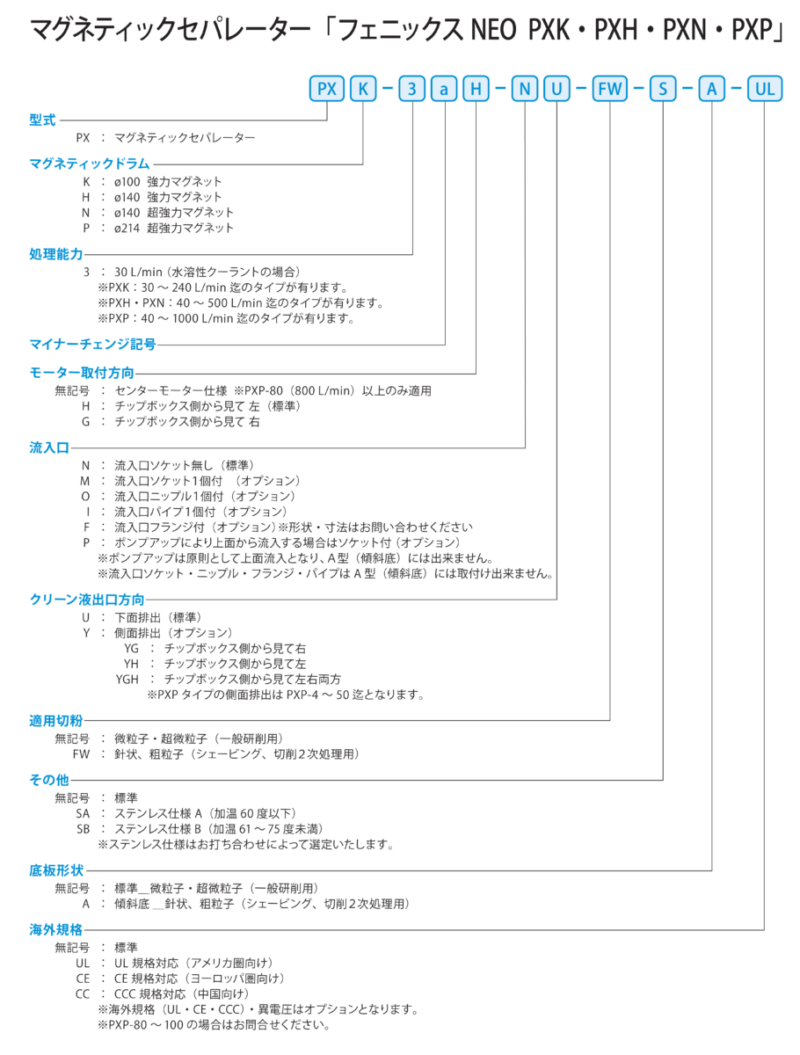

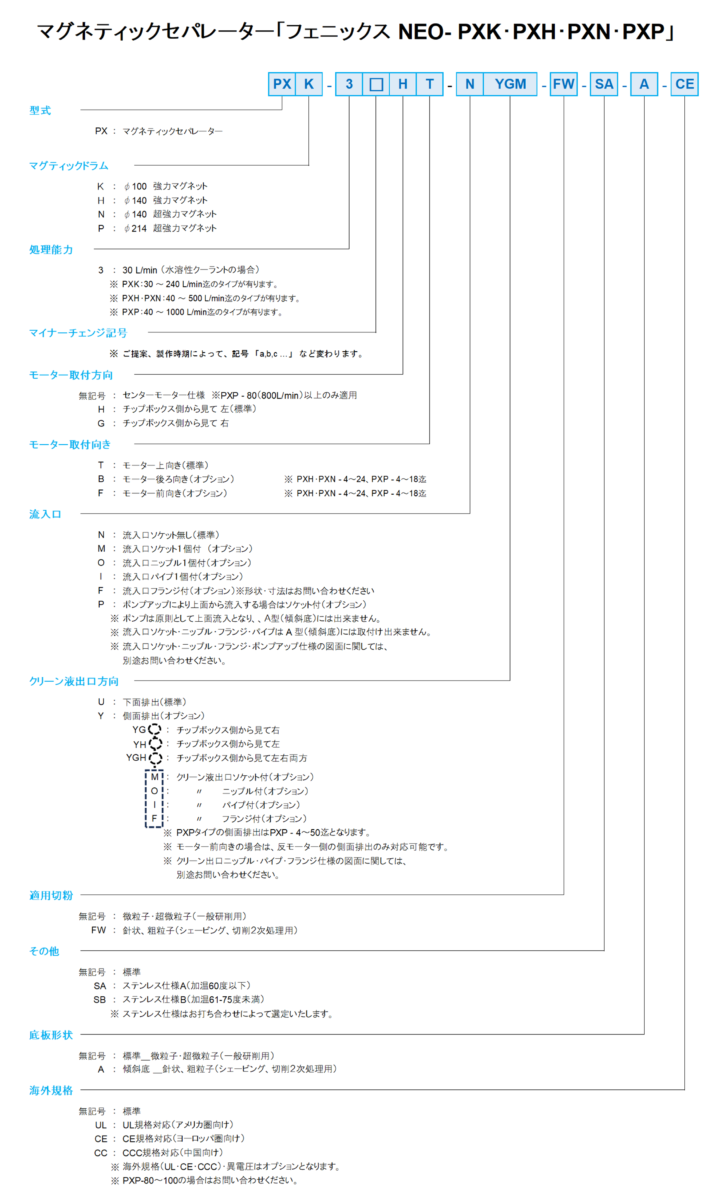

型式記号説明

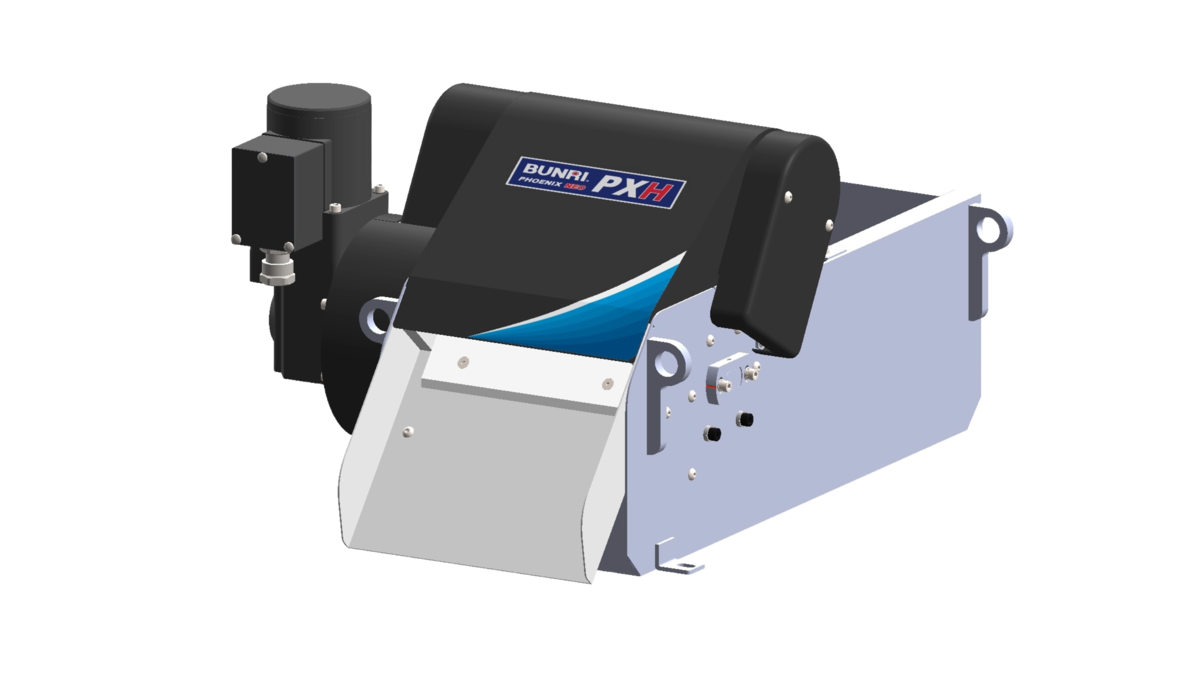

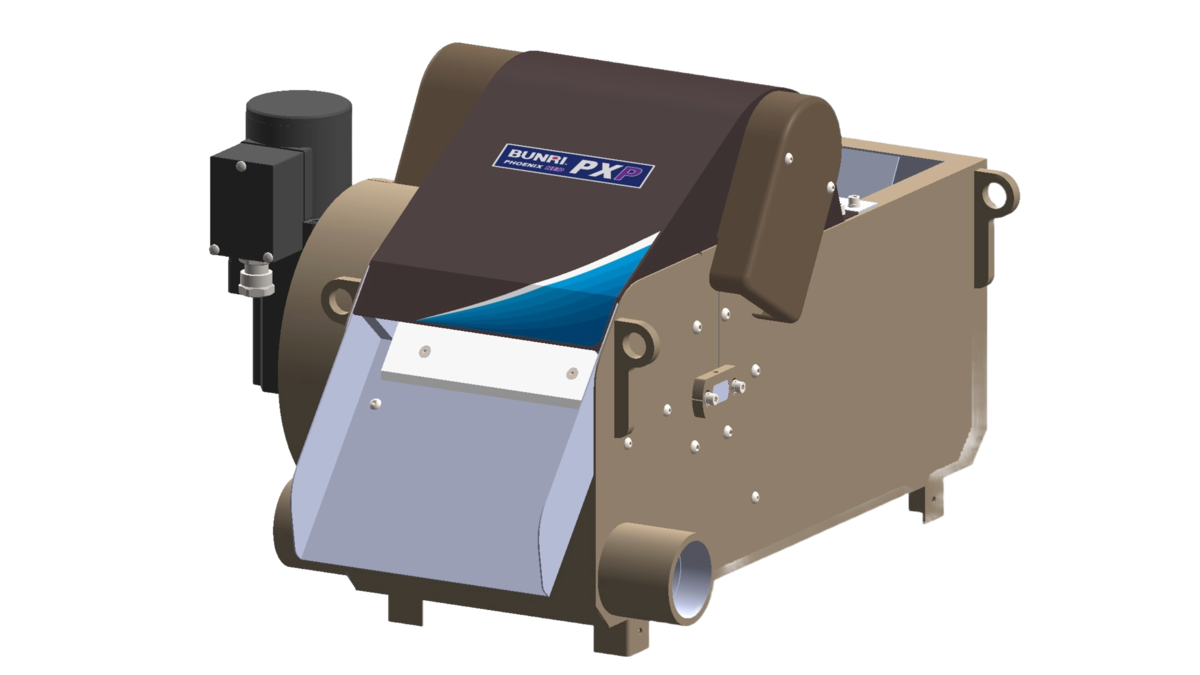

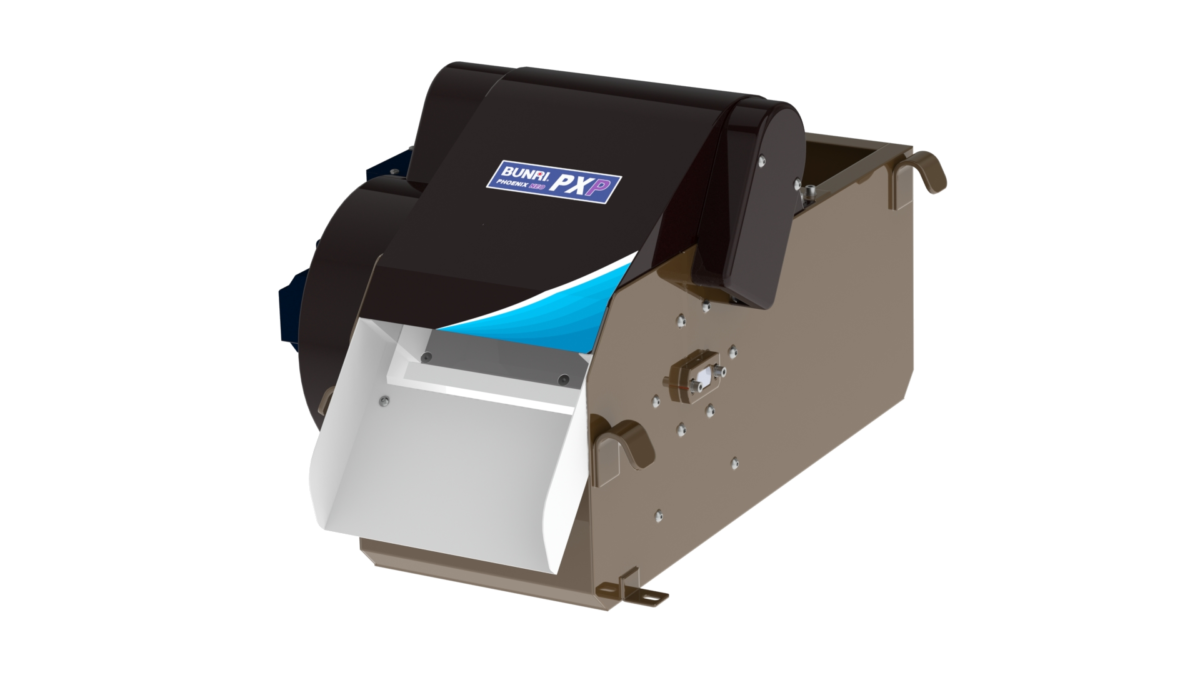

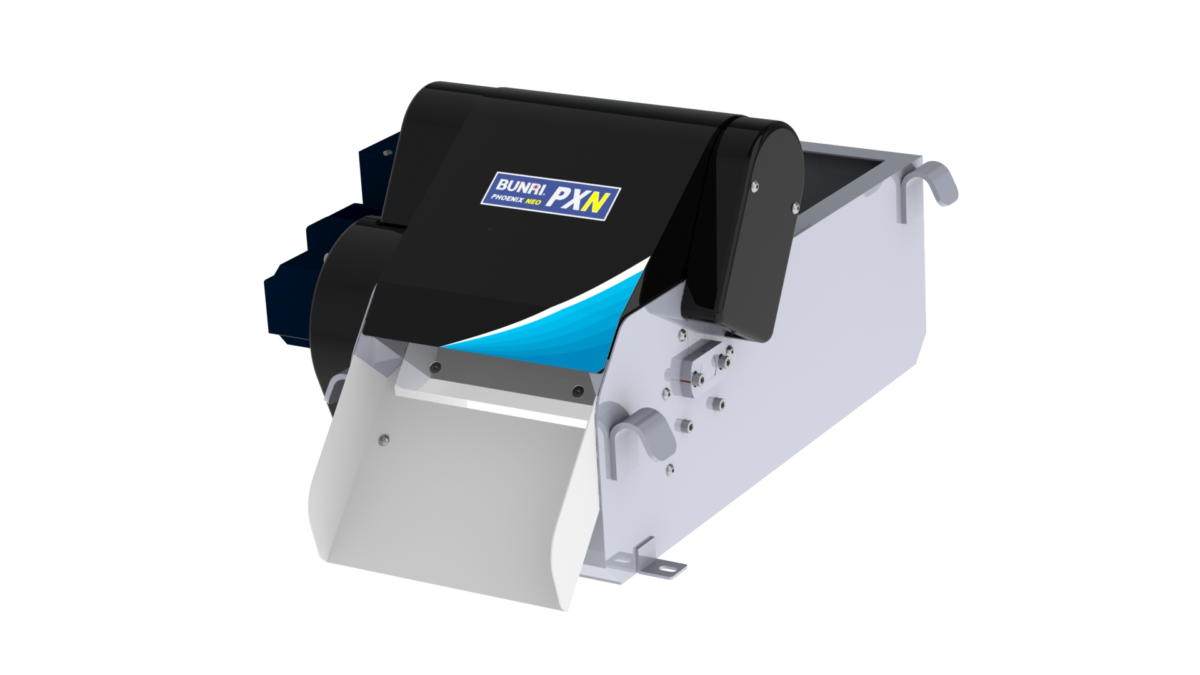

製品写真(一例)

標準:流入口ソケット無し・下面排出

PXK-6aH-NU

PXH-6aH-NU

PXN-6aH-NU

PXP-6aH-NU

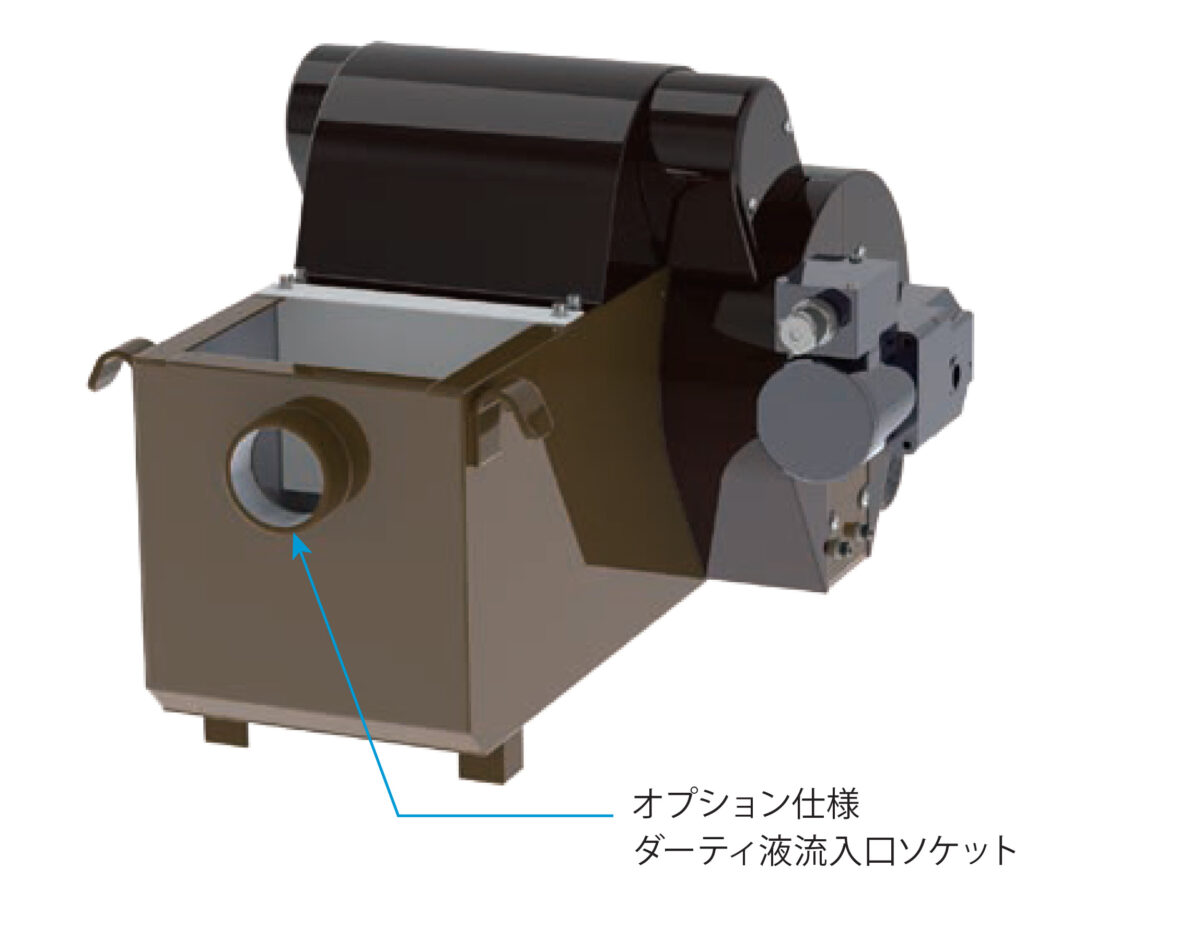

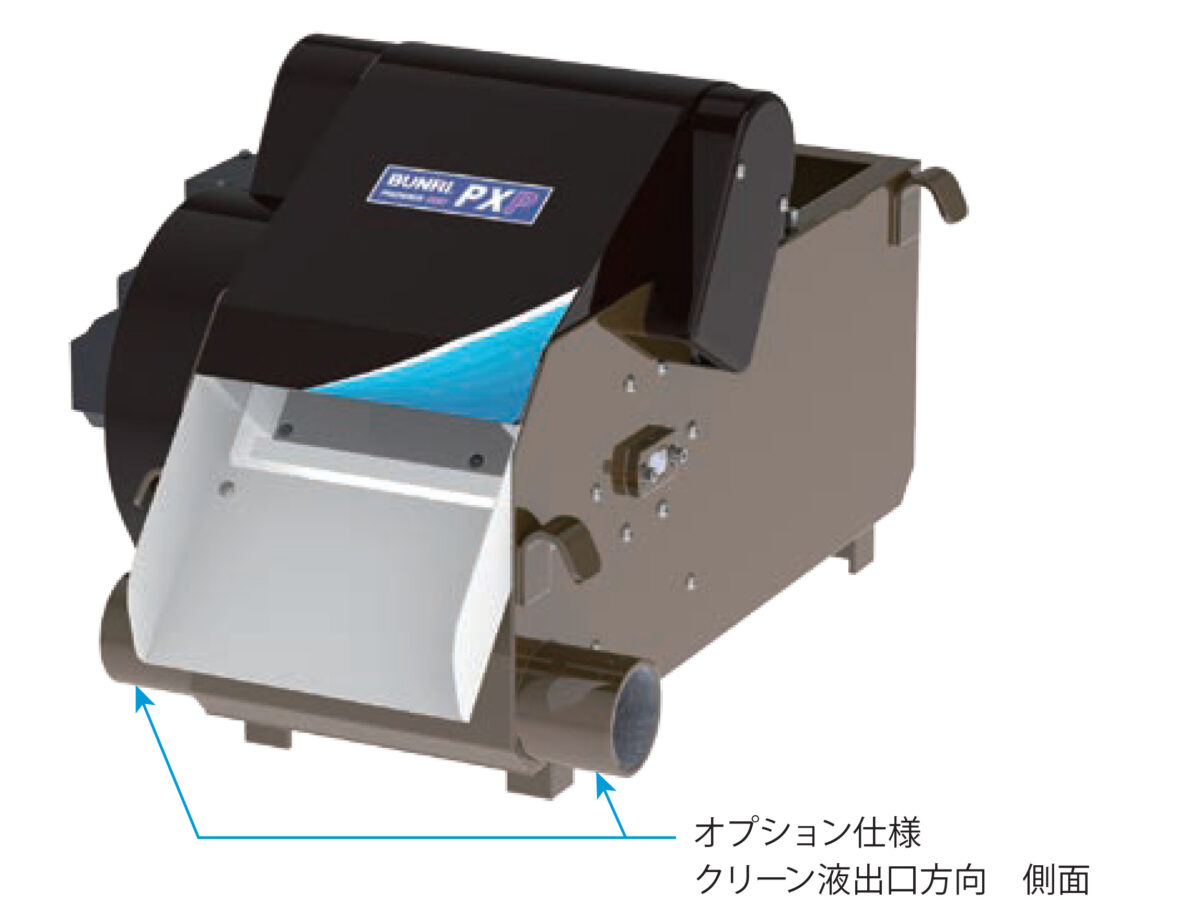

オプション:流入口ソケット・側面排出

PXP-6aH-IYGH

PXP-6aH-IYGH

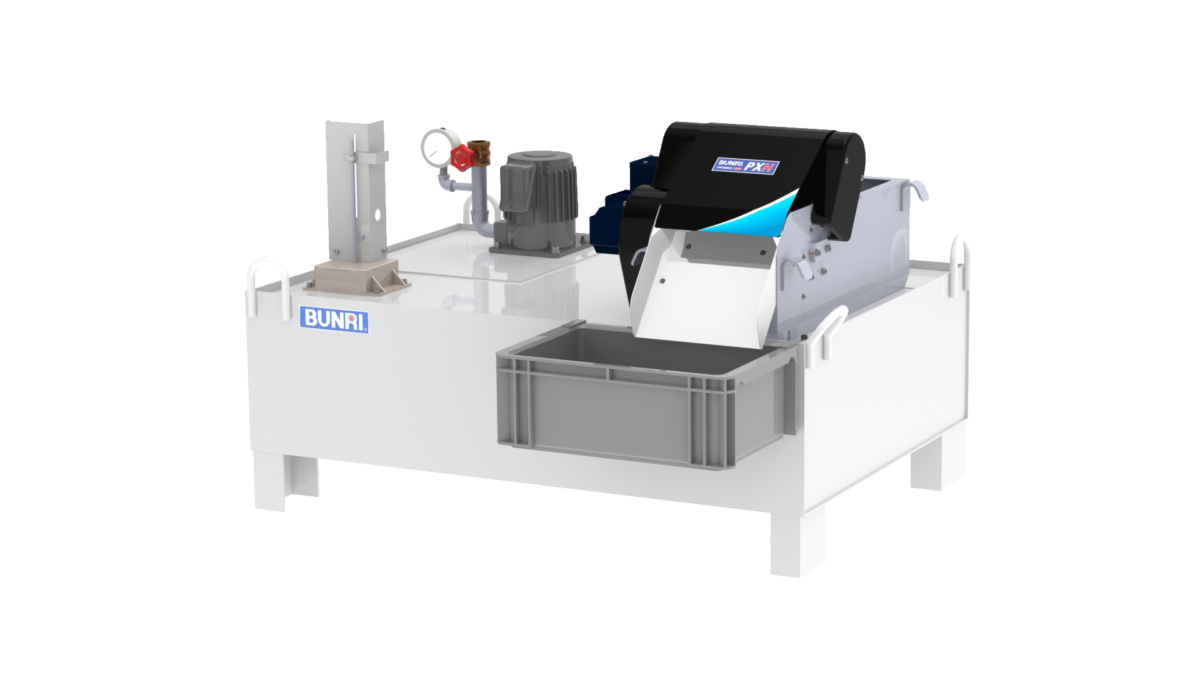

タンク・ポンプ・液面計付き

PXH-6aH-NU+タンク

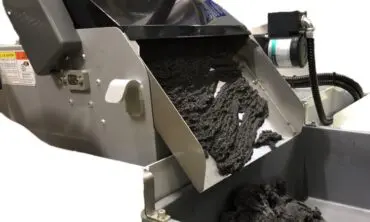

切粉排出イメージ

※画像はイメージです。実際の製品とは仕様が異なります。

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
※仕様と寸法は予告なく変更することがあります
※油性粘度30㎟/s超の場合はご相談ください
※標準製品以外のオーダー製品に関しましてはご相談ください
