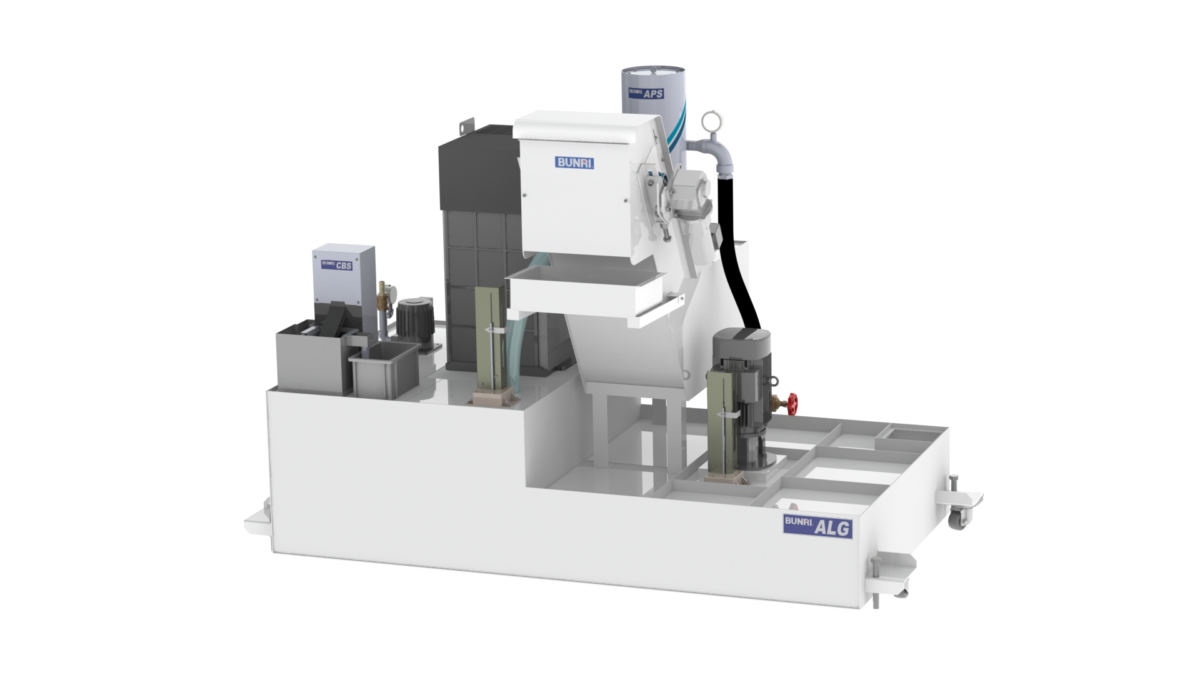

研削用掃除激減クーラントシステム ALG

独自設計のタンクに新型サイクロンフィルターを搭載した研削加工用システム
非磁性体の研削スラッジ処理に最適です

<PATENTED>

特長

  • 砂状の非磁性スラッジに対応。
  • サイクロンフィルターで全量濾過を行い、チェーンバケットスキマーで浮上油・スカムを除去します。
  • 1次タンクはダーティ液の流入によって渦流を発生させ、その向心力※でタンクの中心部にスラッジ・砥粒を集めます。
  • 1次タンクは向心力※により常に液の流れを発生させ、スラッジ堆積を防止しています。シャワーポンプが不要なため、電力消費量の削減に貢献します。
  • 1次タンク構造の改良により、改良前と比べて、渦流の回転流速が約3倍になりました。向心力※が向上し、タンク内のスラッジ及び砥粒の堆積が削減されます。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。※円の中心に向かって働く力のこと、渦
クーラント 水溶性
分類 非磁性体
加工内容 研削
ワーク材質 アルミ ステンレス チタン 混合切粉 (アルミ+FC又は焼結金属)
切粉の形状 砂状
研削切粉サイズ 超微粒子(5μm~10μm) 微粒子(10μm~100μm) 粗粒子(0.1mm~0.5mm)
工作機械 研削盤

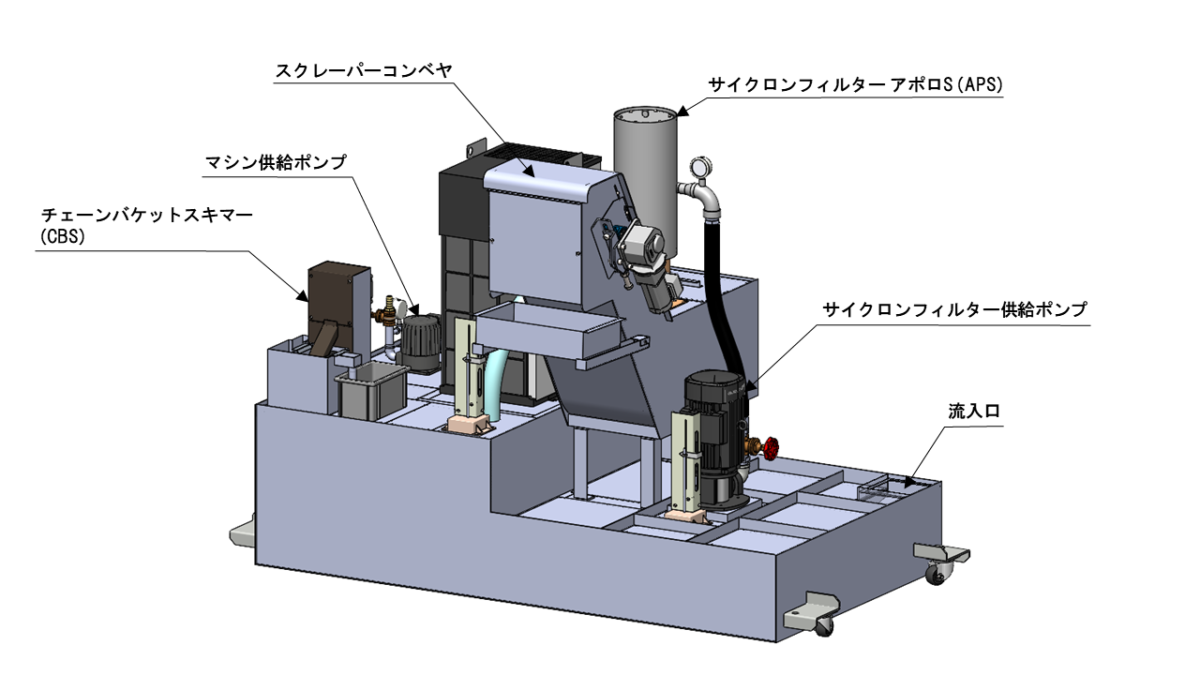

機構

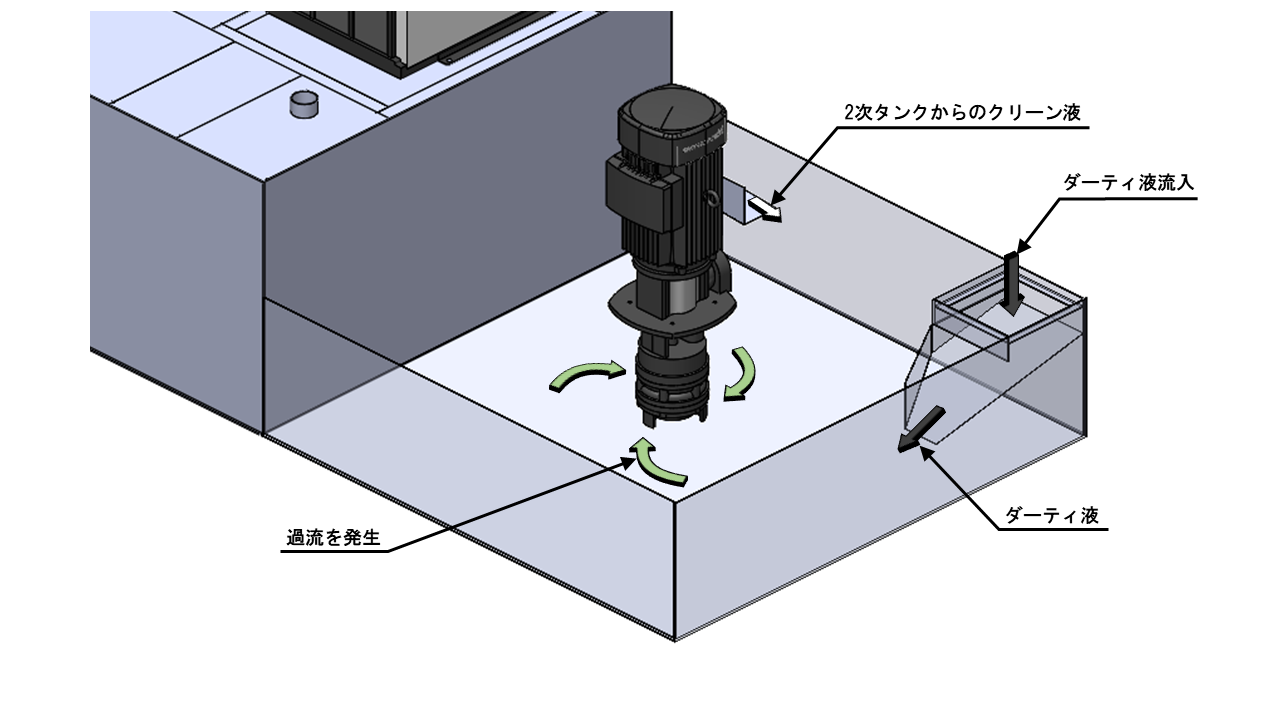

  1. ダーティ液は1次タンクに流入し、渦流を発生させます。その向心力によってスラッジ・砥粒はタンクの中心に集積します。
  2. 集積したスラッジ・砥粒をタンクの中心部にある供給ポンプが汲み上げます。

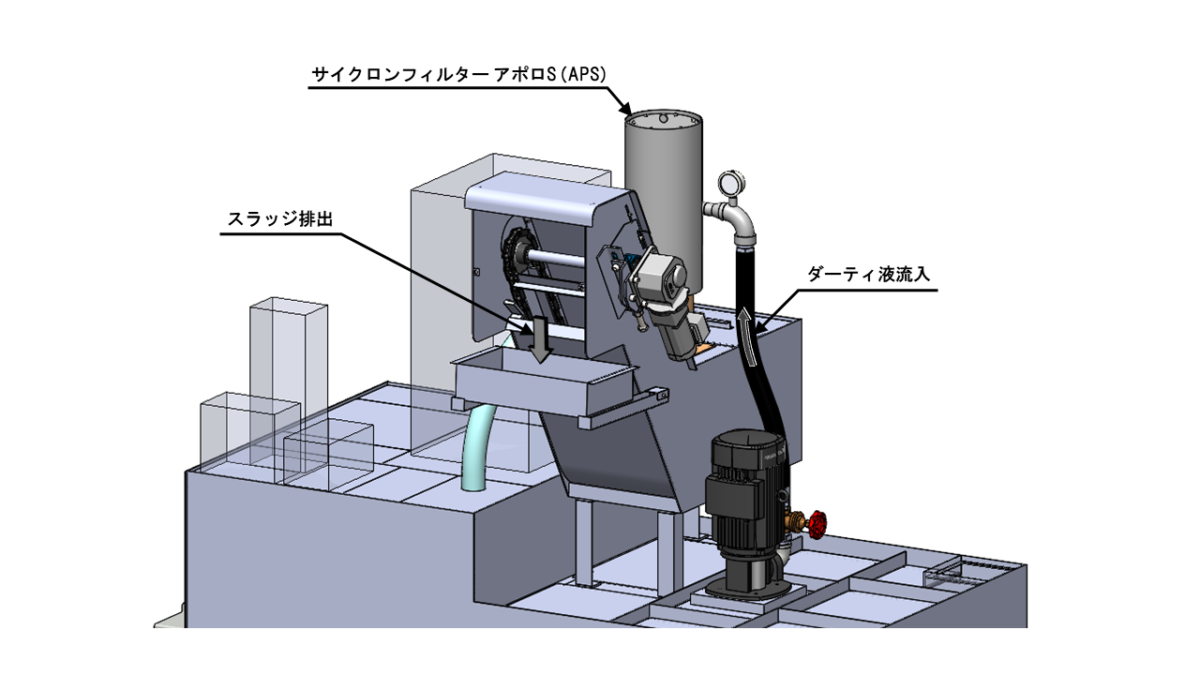

  3. ダーティ液がサイクロンフィルターによって濾過されます。

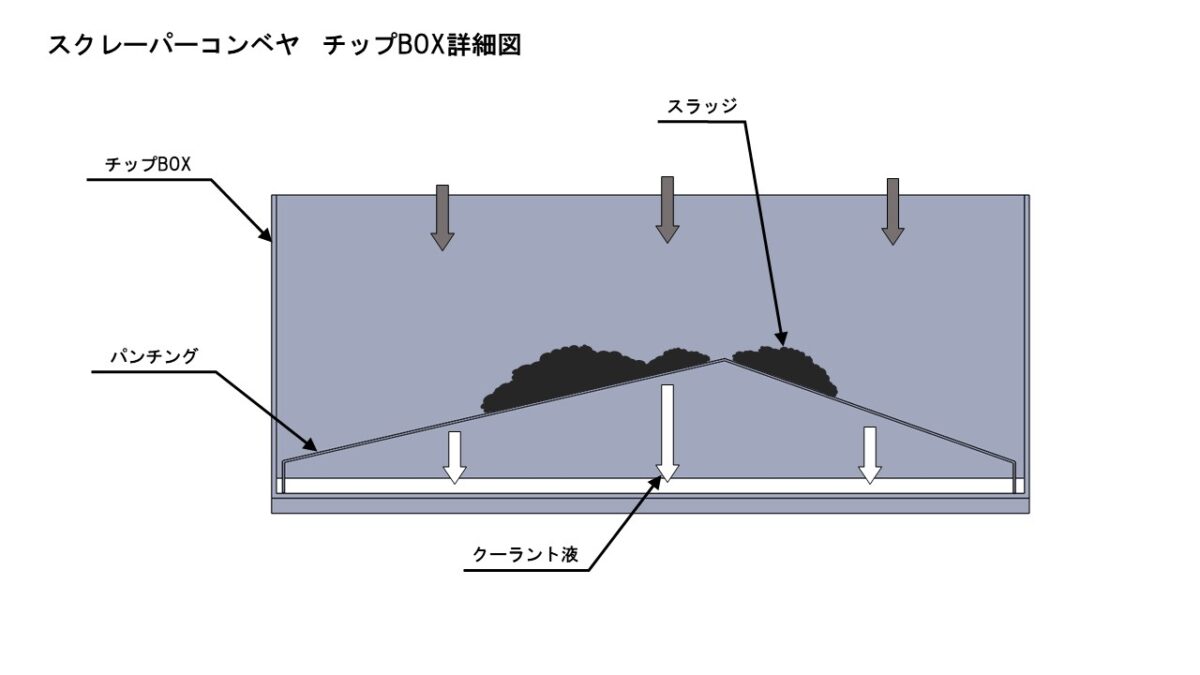

  4. スラッジはサイクロンフィルターのドレン部からスクレーパーコンベヤを通り排出されます。

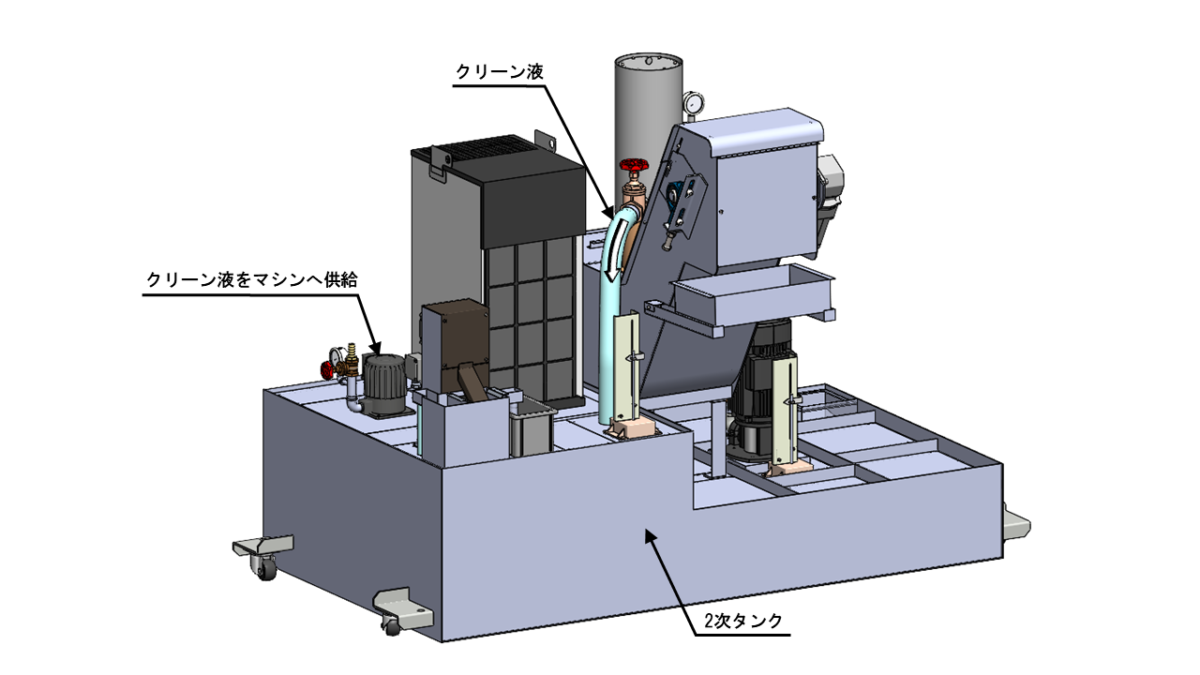

  5. クリーン液は2次タンクへ流入後、ポンプによってマシンへ供給されます。2次タンクのチェーンバケットスキマーが浮上油とスカムを除去します。

仕様

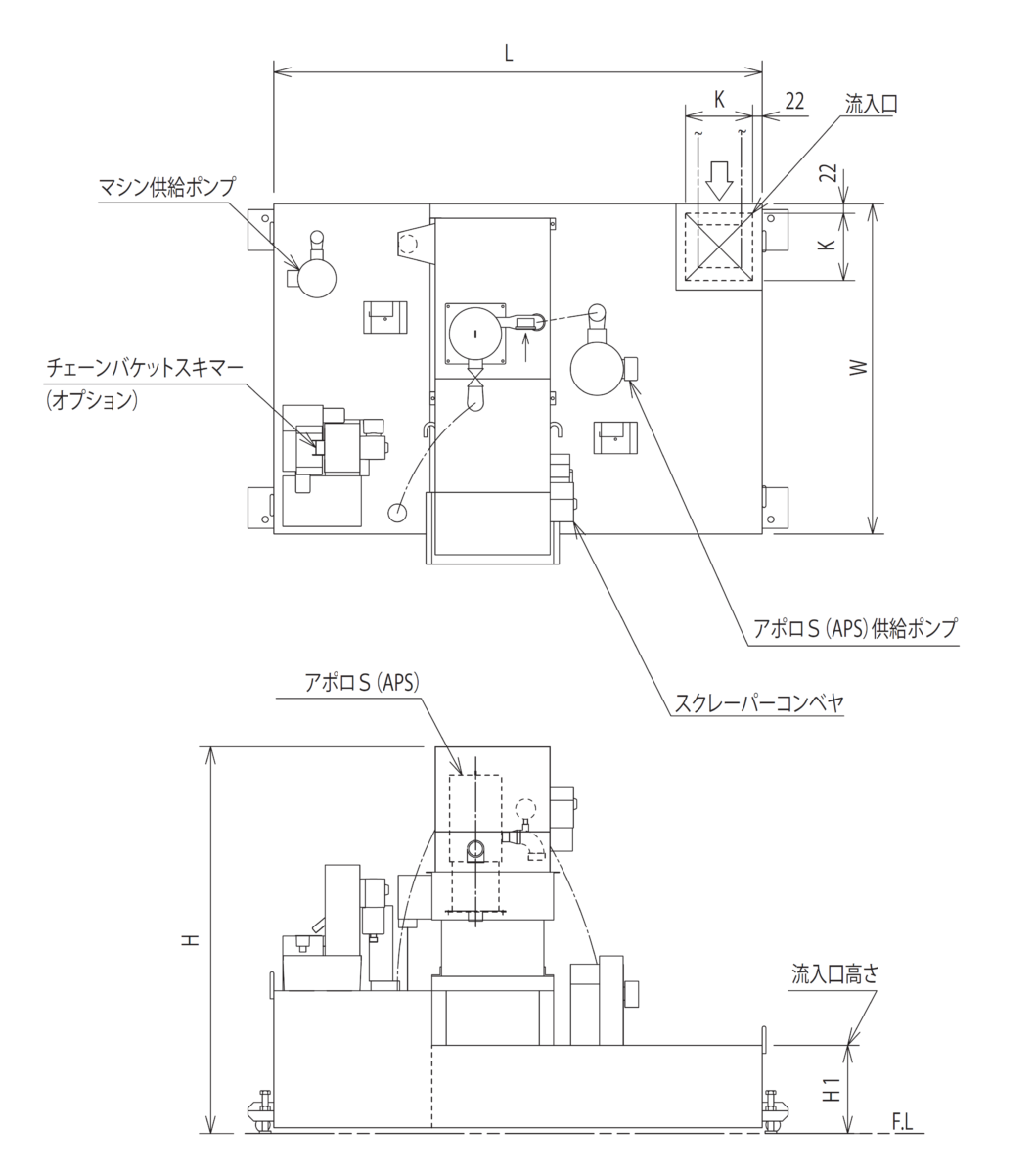

寸法図

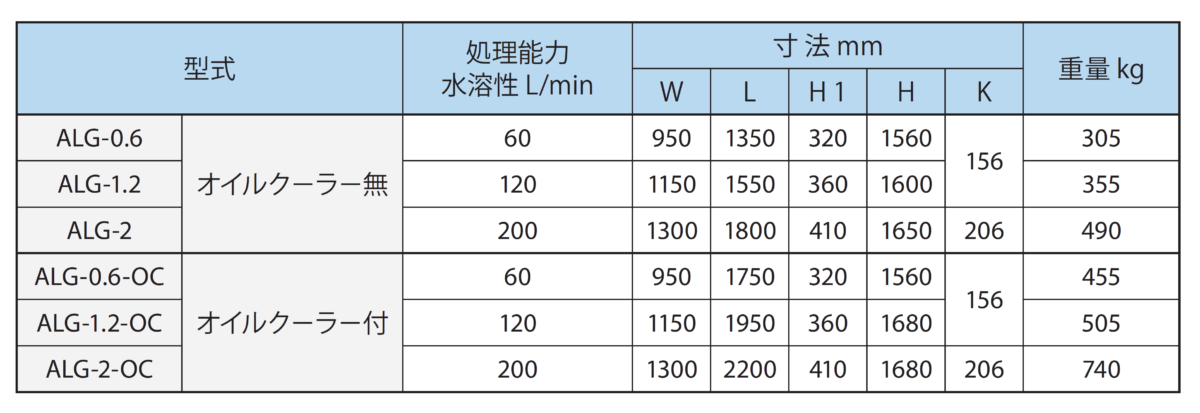

寸法表

濾過精度

10μm 90%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

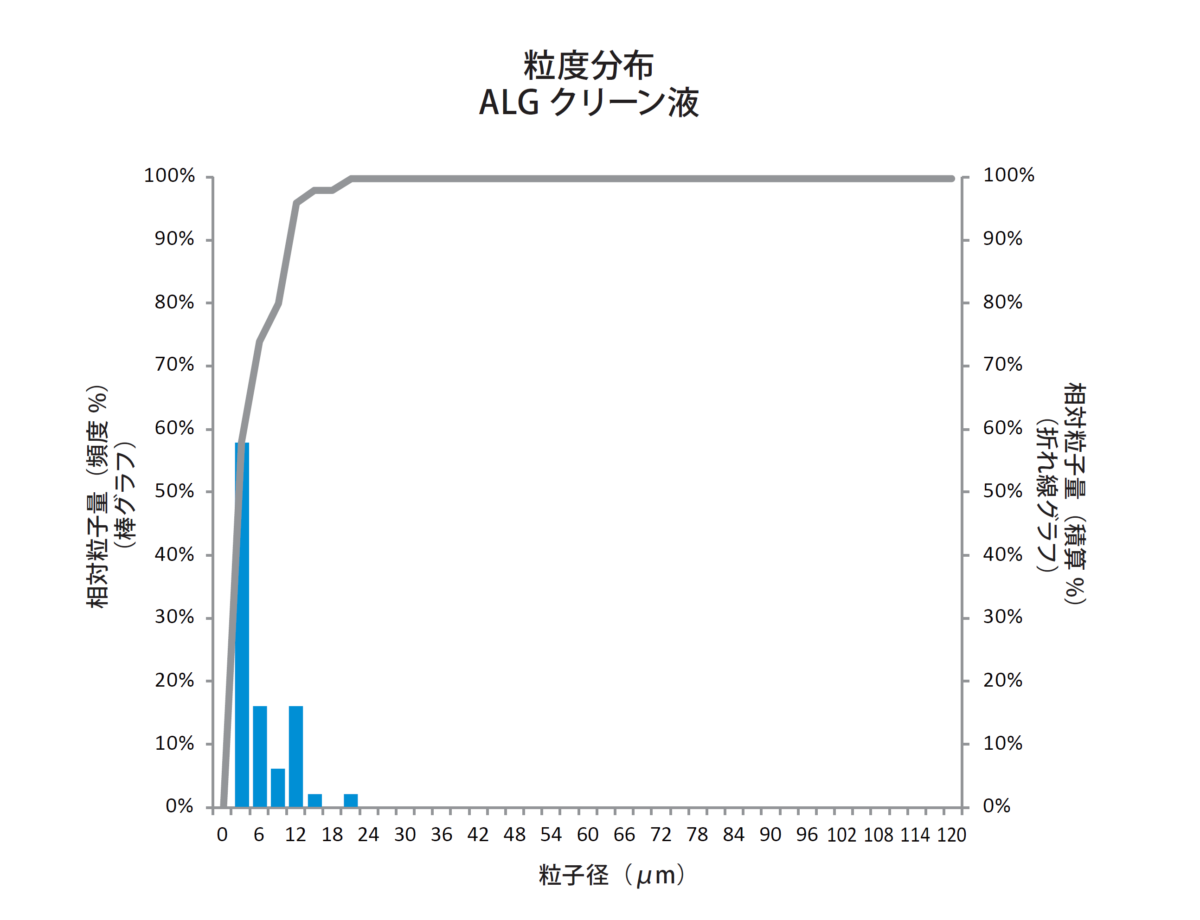

粒度分布

工作機械:研削盤
クーラント:水溶性
処理流量:100L/min
切粉材質:スチール

※ サイクロンフィルター アポロS(APS)の数値です

処理流量

水溶性

  • 60・120・200L/min

重量

オイルクーラーなしモデル

  • 60L/min 305kg
  • 120L/min 355kg
  • 200L/min 490kg

オイルクーラー付きモデル

  • 60L/min 455kg
  • 120L/min 505kg
  • 200L/min 740kg

※仕様・オプション等により製品重量は異なります

塗装色

シルバ-グレ- ( マンセルNo. N – 8.0 )

※指定色に関しましてはご相談ください

駆動モーター

スクレーパーコンベヤ 15W

オプション

  • チェーンバケットスキマーCBS
  • 中継端子箱
  • 制御盤・操作ボックス

※詳細はお問い合わせください

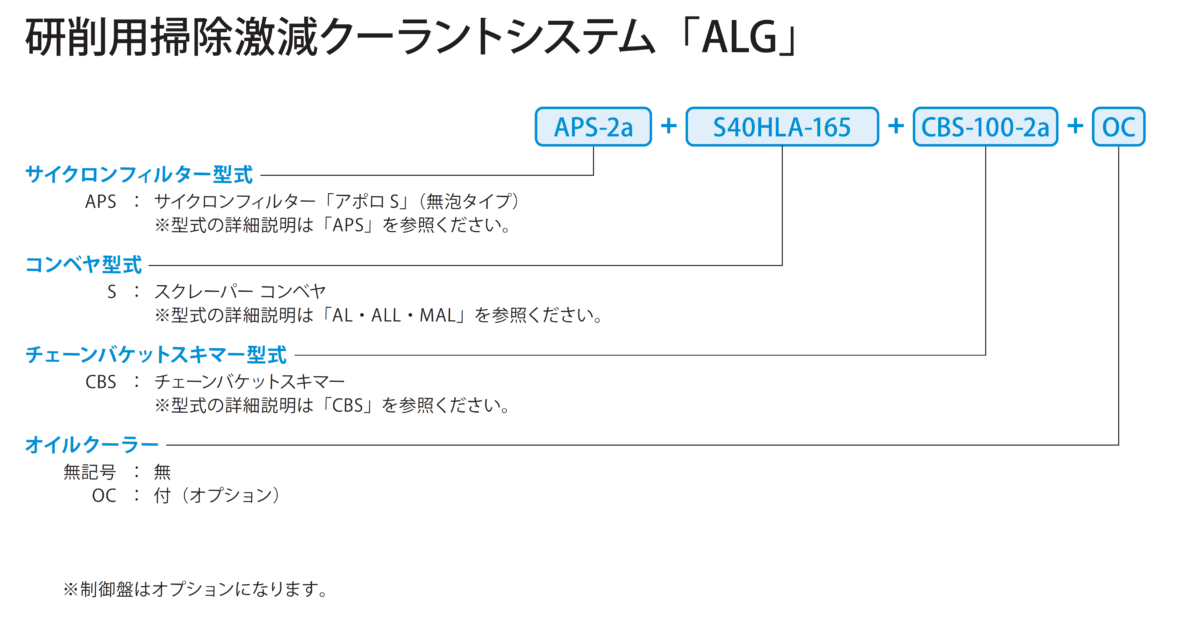

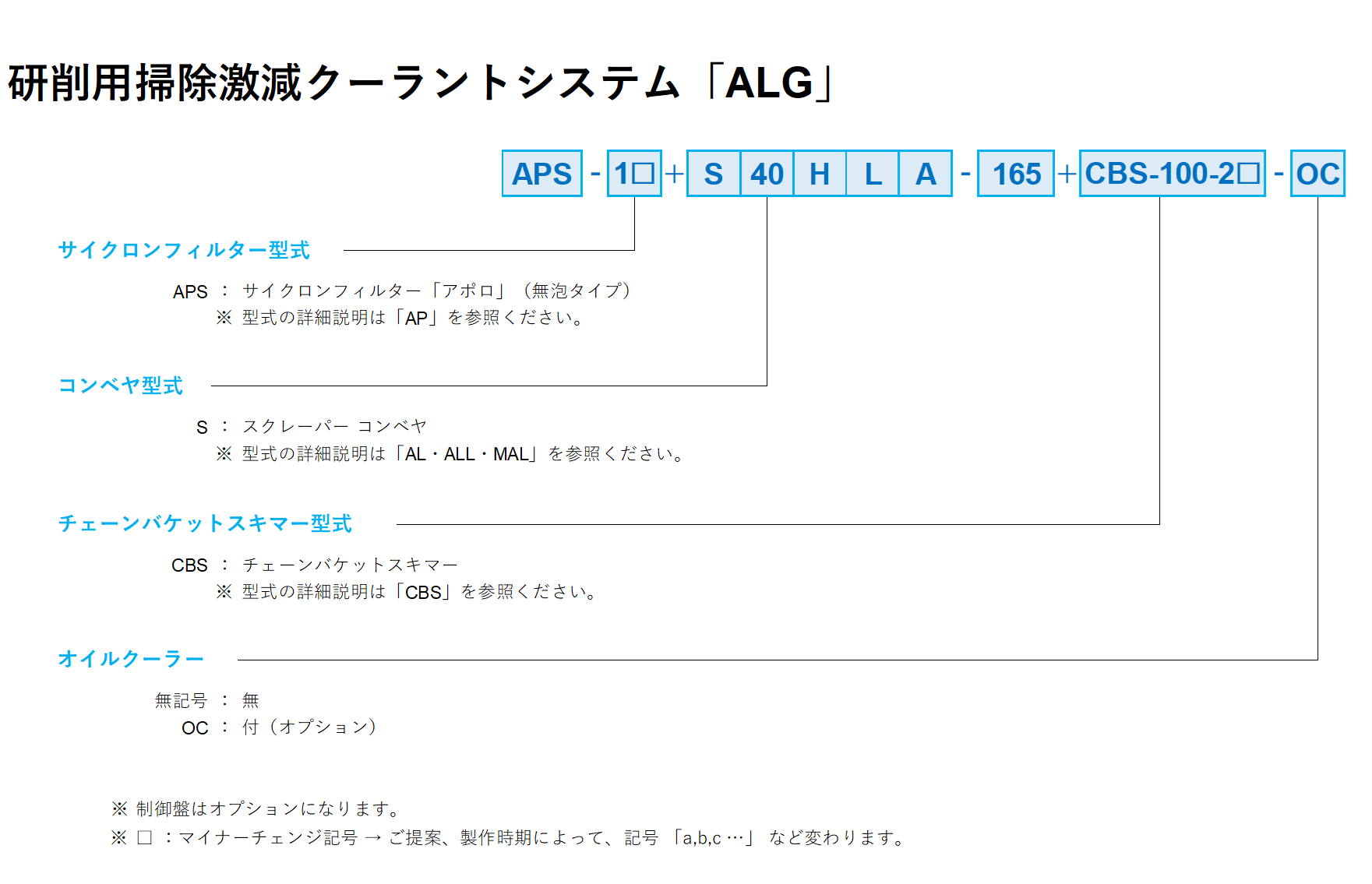

型式記号説明

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※標準製品以外のオーダー製品に関しましてはご相談ください

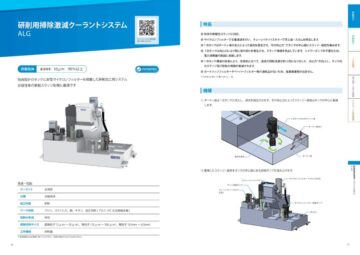

総合カタログダウンロード
