強力マグネティックドラムコンベヤ MMS
超強力マグネティックドラムコンベヤ M10
強力マグネティックコンベヤ HMS
#30超強力マグネティックドラムコンベヤ M10

強力マグネティックドラムを搭載した精密濾過コンベヤ
鋳物・鉄の切削切粉処理に最適です

特長

  • 液中濾過のため、ミストが発生しません。工場内の環境改善に効果的です。
  • ダーティ液流入口付近で80~90%の切粉が沈殿するため、マグネティックドラムは効率の良い濾過を実現しています
  • 動力はコンベヤの駆動モーターのみのため、電力消費量の削減に貢献します。
    チェーンスクレーパーとマグネティックドラムは同じ駆動モーターで可動します。
  • コンベヤの切粉排出口は液切構造のため、切粉は液切りされた状態で排出されます。
    そのため、クーラントの持ち出し(クーラントが切粉と共に排出されること)を軽減します。
  • メンテナンスに配慮した最適設計です。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
クーラント 水溶性 油性
分類 磁性体
加工内容 切削
ワーク材質 FC・FCD スチール
切粉の形状 砂状 綿状 粒状 針状 小カール状 (50mm以下)
研削切粉サイズ
工作機械 マシニングセンタ #30マシニングセンタ ブローチ盤 歯切り盤 ガンドリル 切削専用機 洗浄機

製品紹介動画 M10

機種別の特長

MMS

  • 磁性体の切削切粉を濾過する標準的なクーラントコンベヤです。

M10

  • MMSと比べてマグネティックドラムの磁力が高いため、微細な切粉が発生する鋳物加工等に最適です。
  • 濾過精度が10μm 90%以上 と高く、2次処理が不要です。
  • 2次処理が不要で、3Mpaまでの高圧ポンプに対応。

HMS

  • マグネティックドラムではなくコンベヤ底のマグネットで切粉を捕捉します。そのため、濾過部の本体高さを抑えた構造となっており、低床型の機械間口に設置可能です。

M10(#30)

  • マシニングセンター#30用のマグネティックドラムコンベヤです。
  • 濾過精度が10μm 90%以上 と高く、2次処理が不要です。
  • 2次処理が不要で、3Mpaまでの高圧ポンプに対応。

機構 MMS・M10・M10(#30)

  1. ダーティ液がコンベヤに流入し、切粉の80~90%はコンベヤの底に沈殿します。
  2. 沈殿しなかった10~20%の切粉は、マグネティックドラムで捕捉されます。捕捉された切粉は、マグネティックドラムのマグネットがない部分で脱磁され、コンベヤの底に沈殿します。
  3. ダーティ液はマグネティックドラムを通過してクリーン液となり、クリーン槽に供給されます。
  4. 沈殿した切粉はスクレーパーで搬送されて本体外部に排出します。切粉はコンベヤ排出口に一時的に溜められ、液切りされてから排出されます。

機構 HMS

  1. ダーティ液がコンベヤに流入します。
  2. 切粉はコンベヤ底に設置されているマグネットで捕捉されます。
  3. コンベヤ底のマグネットに捕捉された切粉は、スクレーパーによって搬送されます。
  4. 切粉はコンベヤ排出口に一時的に溜められ、液切りされてから排出されます。

仕様

MMS・M10

寸法図

寸法表

HMS

寸法図

寸法表

M10(♯30)

寸法図

寸法表

濾過精度

  • MMS 20μm 90%以上
  • M10 10μm 90%以上
  • HMS 30μm 90%以上
  • M10(#30) 10μm 90%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

粒度分布

MMS

M10

HMS

工作機械:マシニングセンタ クーラント:水溶性 処理流量:200L/min 切粉材質:FC

処理流量

水溶性

  • M10-1(M10-45HLA-235(11-1.5)) 150L/min
  • M10-2(M10-55HLA-245(11-2))  200L/min
  • M10-3(M10-70HLA-260(11-3))  300L/min



  • HMS-1(HMS30HLA-245) 100L/min
  • HMS-2(HMS40HLA-280) 200L/min
  • HMS-3(HMS50HLA-280) 300L/min



  • #30-M10-2(M10-2F-C-CBS) 200L/min

重量

  • M10-1(M10-45HLA-235(11-1.5)) 370kg
  • M10-2(M10-55HLA-245(11-2)) 430kg
  • M10-3(M10-70HLA-260(11-3)) 550kg



  • HMS-1(HMS30HLA-245) 160kg
  • HMS-2(HMS40HLA-280) 180kg
  • HMS-3(HMS50HLA-280) 200kg



  • #30-M10-2(M10-2F-C-CBS) 350kg

※詳細は製品寸法をご確認ください
※仕様・オプション等により製品重量は異なります

塗装色

シルバ-グレ- ( マンセルNo. N – 8.0 )

※指定色に関しましてはご相談ください

駆動モーター

  • M10・MMS・HMS 100W
  • M10(#30) 25W

オプション

  • チェーンバケットスキマー CBS
  • 中継端子箱
  • 制御盤・操作ボックス

※詳細はお問い合わせください

型式記号説明

M10・MMS

HMS

製品写真

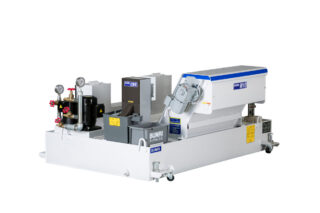

MMS・M10 オプション(CBS)

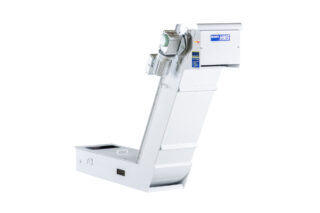

HMS

M10(#30) オプション(CBS)

切粉排出イメージ MMS・M10・M10(#30)

※画像はイメージです。実際の製品とは仕様が異なります。

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※標準製品以外のオーダー製品に関しましてはご相談ください

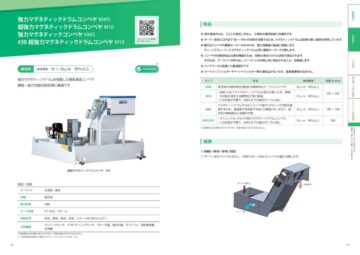

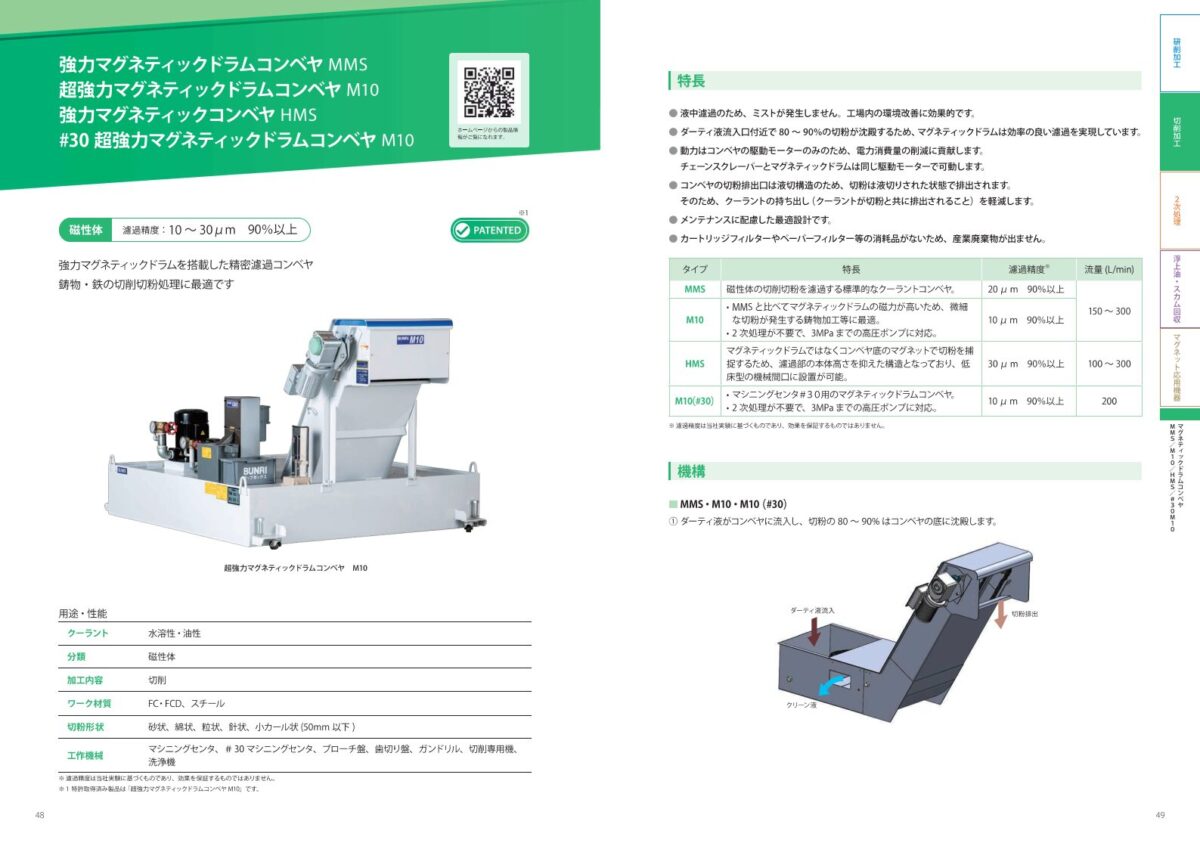

カタログダウンロード
