精密濾過フィルターコンベヤ BAL

高剛性の焼結材フィルターによる精密ドラムフィルターコンベヤ
非磁性体の切削切粉処理に最適です

特長

  • 濾過精度が20μm 90%以上と高く、2次処理が不要です。
  • 2次処理が不要で、3Mpaまでの高圧ポンプに対応。
  • フィルターは破れにくい高剛性の焼結材フィルターを採用しています。
  • シャワー洗浄でオートクリーニングしており、目詰まりを防止しています。
  • コンベヤの切粉排出口は液切構造のため、切粉は液切りされた状態で排出されます。クーラントの持ち出し(クーラントが切粉と共に排出されること)を軽減します。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
クーラント 水溶性
分類 非磁性体
加工内容 切削
ワーク材質 アルミ ステンレス チタン マグネシウム
切粉の形状 砂状 綿状 粒状 針状 小カール状 (50mm以下) 小カール状 (51mm~100mm)
研削切粉サイズ
工作機械 マシニングセンタ 切削専用機

製品紹介動画

機構

  1. ダーティ液がコンベヤに流入します。
  2. ダーティ液は回転する焼結材フィルターを通過することで濾過されます。クリーン液は焼結材フィルターの内部から本体外部に送られます。
  3. 焼結材フィルターの表面に付着した切粉はフィルターの外側からシャワー洗浄。液外に出たフィルターにシャワーをかけてオートクリーニングすることで、目詰まりを防止しています。
  4. コンベヤ底に沈殿した切粉はスクレーパーによって搬送されます。
  5. 切粉はコンベヤ排出口に一時的に溜められ、液切りされてから排出されます。

仕様

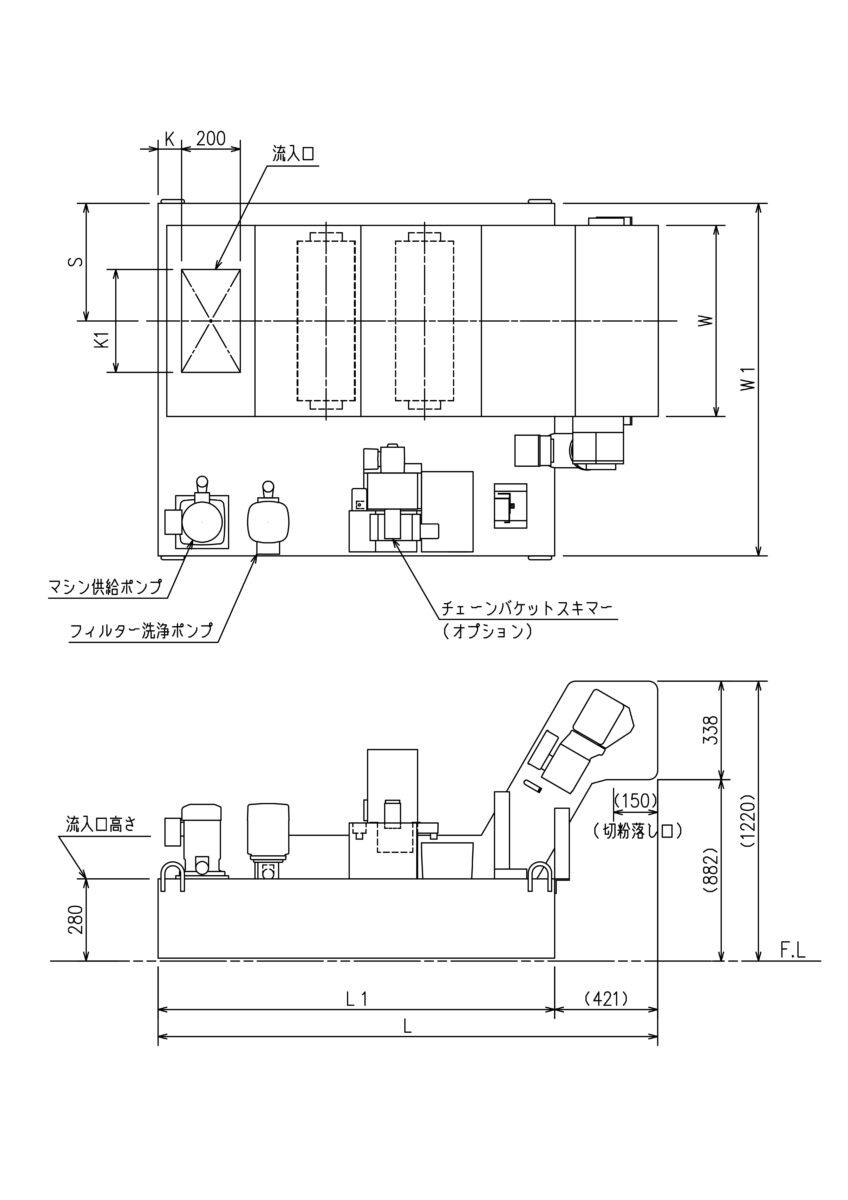

寸法図

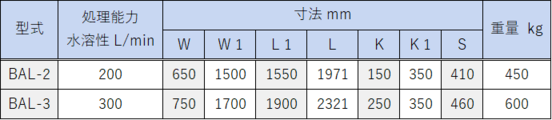

寸法表

濾過精度

20μm 90%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

粒度分布

工作機械:マシニングセンタ
クーラント:水溶性
処理流量:200L/min
切粉材質:ADC12

処理流量

水溶性

  • BAL-2(BAL-2F-D-CBS) 200L/min

重量

  • BAL-2(BAL-2F-D-CBS) 450㎏

※仕様・オプション等により製品重量は異なります

塗装色

シルバ-グレ- ( マンセルNo. N – 8.0 )

※指定色に関しましてはご相談ください

駆動モーター

100W

オプション

  • チェーンバケットスキマー CBS
  • 中継端子箱
  • 制御盤・操作ボックス

※詳細はお問い合わせください

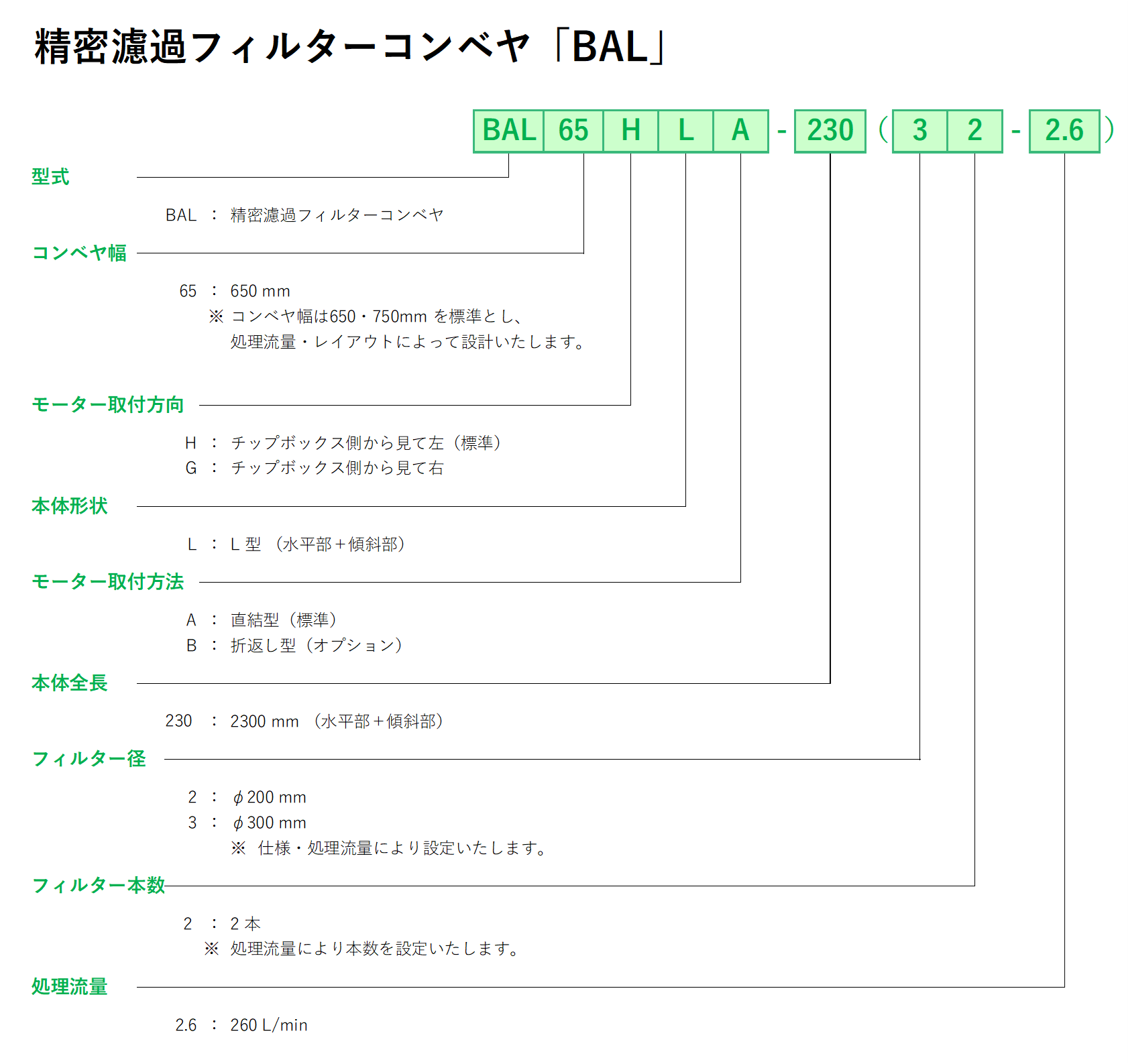

型式記号説明

シャワー洗浄イメージ

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

※仕様と寸法は予告なく変更することがあります

※標準製品以外のオーダー製品に関しましてはご相談ください

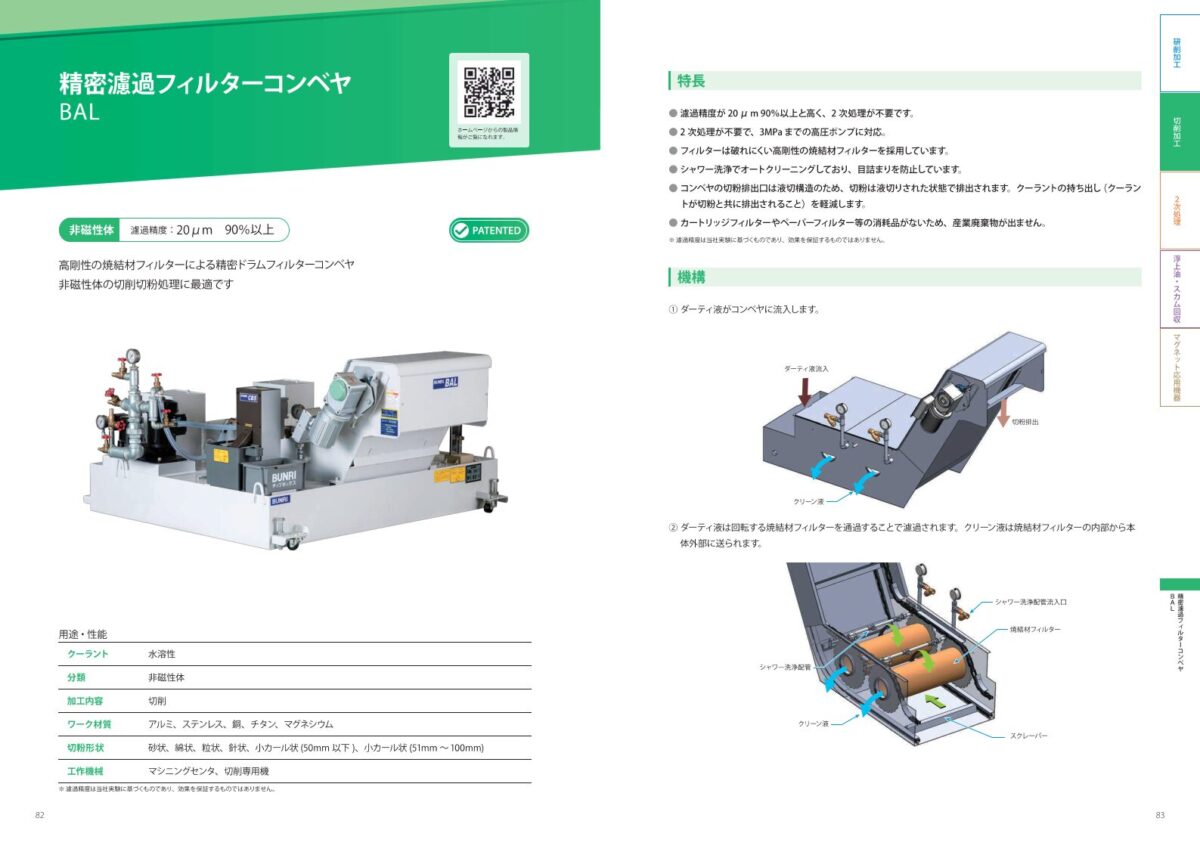

総合カタログダウンロード
