ローリングフィルターコンベヤ

ローリングフィルターコンベヤ|研削・切削液(クーラント)のスラッジ・切粉濾過装置の専門メーカー|ブンリ

ローリングフィルターコンベヤ AL
ローリングフィルターコンベヤ ALL
#30ローリングフィルターコンベヤ SKA

逆洗不要のパンチングフィルター搭載のコンベヤ
フィルターは自動清掃されるためメンテナンスが削減できます
非磁性体の切削切粉処理に最適です

特長

  • パンチングフィルターで切削切粉を捕捉します。
  • パンチングフィルターは常にかき板と接触して回転しているため、目詰まりを防止します。
  • 逆洗が不要なため、ミストが発生しません。工場内の環境改善に効果的です。
  • コンベヤの切粉排出口は液切構造のため、切粉は液切りされた状態で排出されます。クーラントの持ち出し(クーラントが切粉と共に排出されること)を軽減します。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
クーラント 水溶性 油性
分類 非磁性体
加工内容 切削
ワーク材質 アルミ ステンレス チタン マグネシウム 混合切粉 (アルミ+FC又は焼結金属)
切粉の形状 粒状 小カール状 (50mm以下) 小カール状 (51mm~100mm)
研削切粉サイズ
工作機械 マシニングセンタ #30マシニングセンタ ブローチ盤 NC旋盤 自動盤 歯切り盤 ガンドリル 切削専用機

機種別の特長

AL

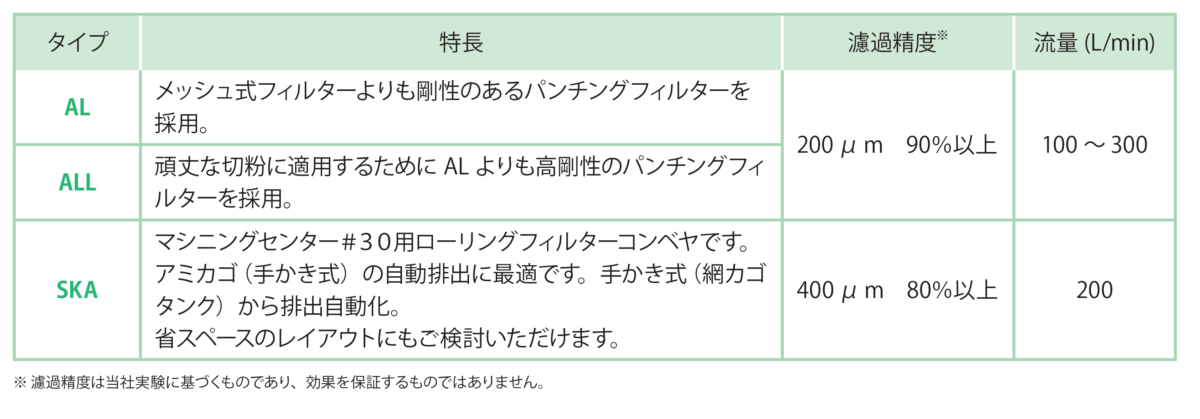

  • メッシュ式フィルターよりも剛性のあるパンチングフィルターを採用。

ALL

  • 頑丈な切粉に適用するためにALよりも高剛性のパンチングフィルターを採用。

SKA

  • マシニングセンター#30用ローリングフィルターコンベヤです。
  • アミカゴ(手かき式)の自動排出に最適です。手かき式(網カゴタンク)から排出自動化。
  • 省スペースのレイアウトにもご検討いただけます。

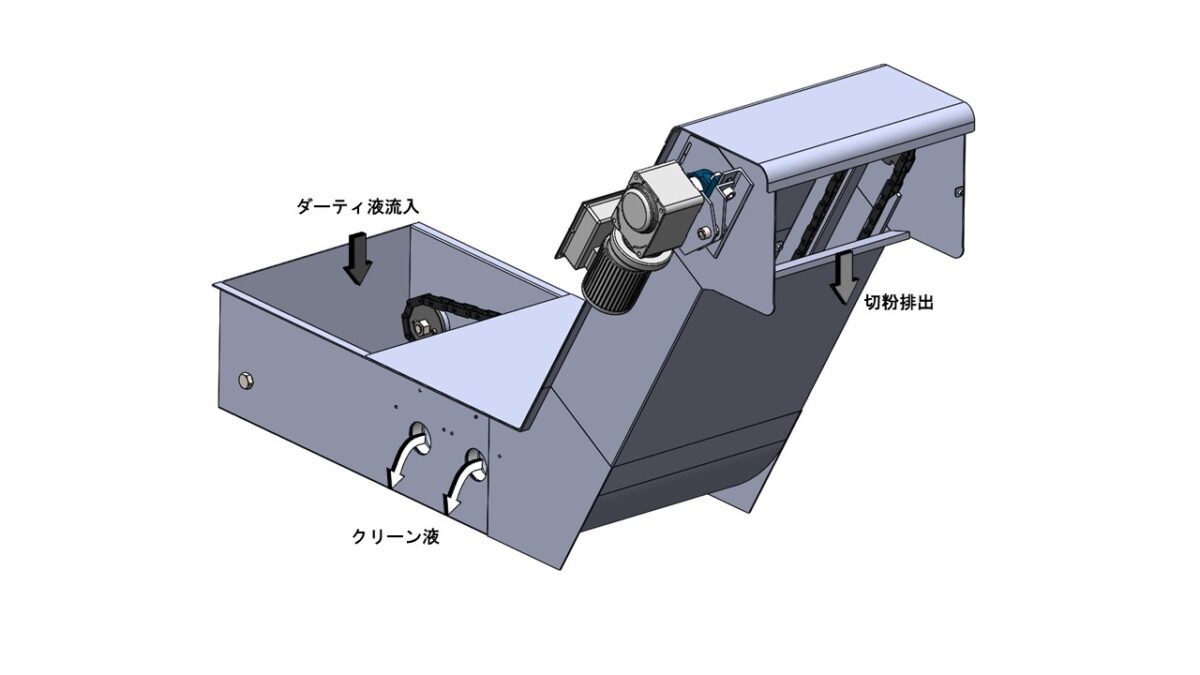

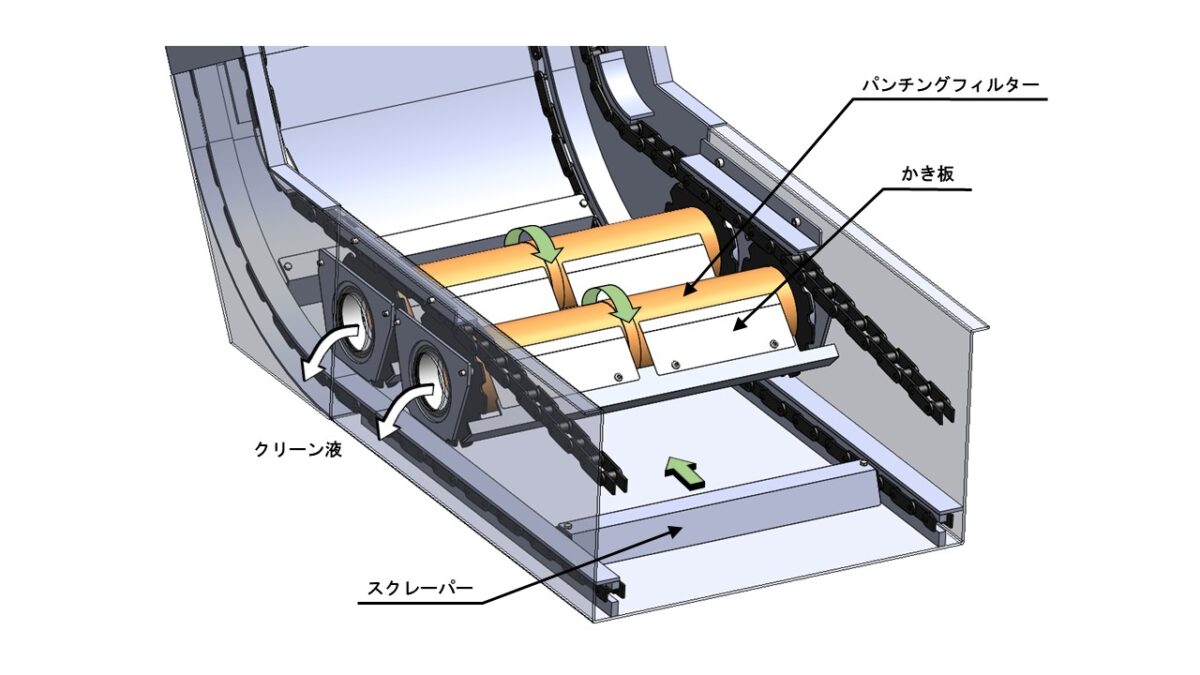

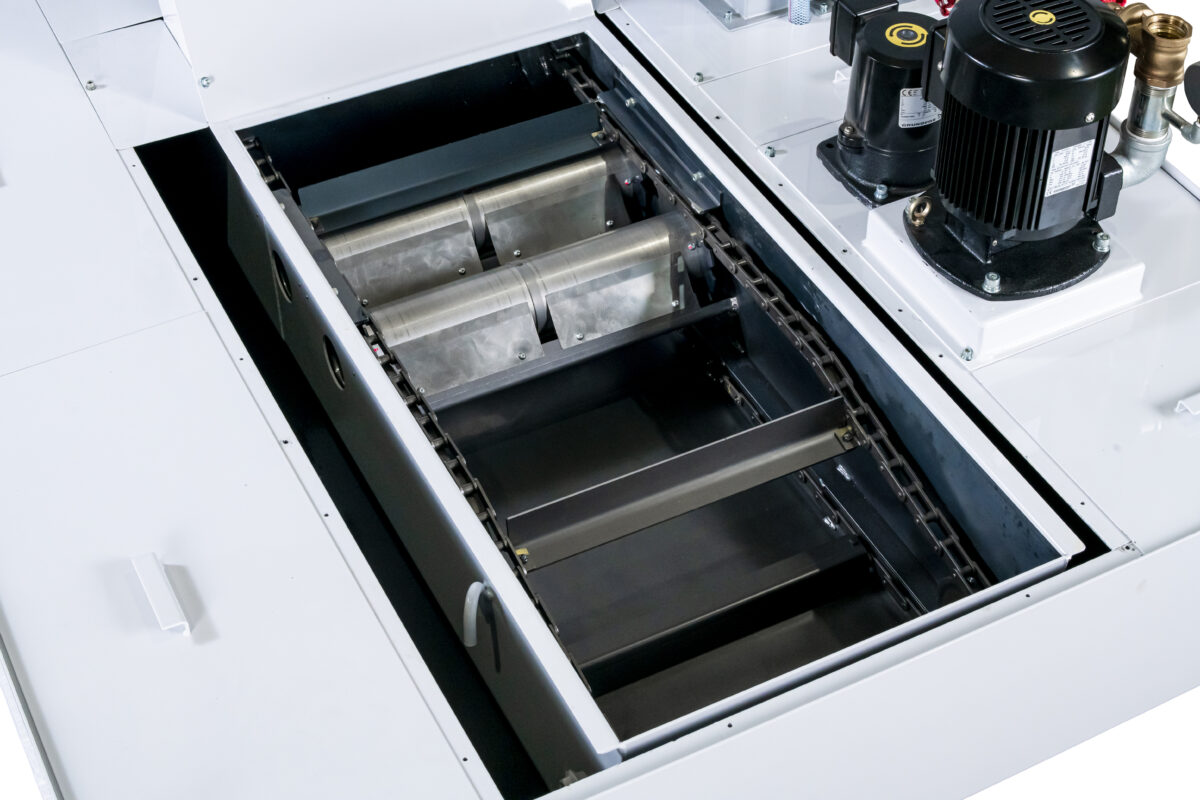

機構図

  1. ダーティ液がコンベヤに流入します。
  2. ダーティ液は回転するパンチングフィルターを通過する際に濾過され、クリーン液はパンチングフィルターの内部から本体外部に送られます。
  3. パンチングフィルターに捕捉された切粉はかき板でかき落され、コンベヤ底に沈殿します。
  4. コンベヤ底に沈殿した切粉はスクレーパーによって搬送されます。
  5. 切粉はコンベヤ排出口に一時的に溜められ、液切りされてから排出されます。

製品寸法

AL・ALL

SKA

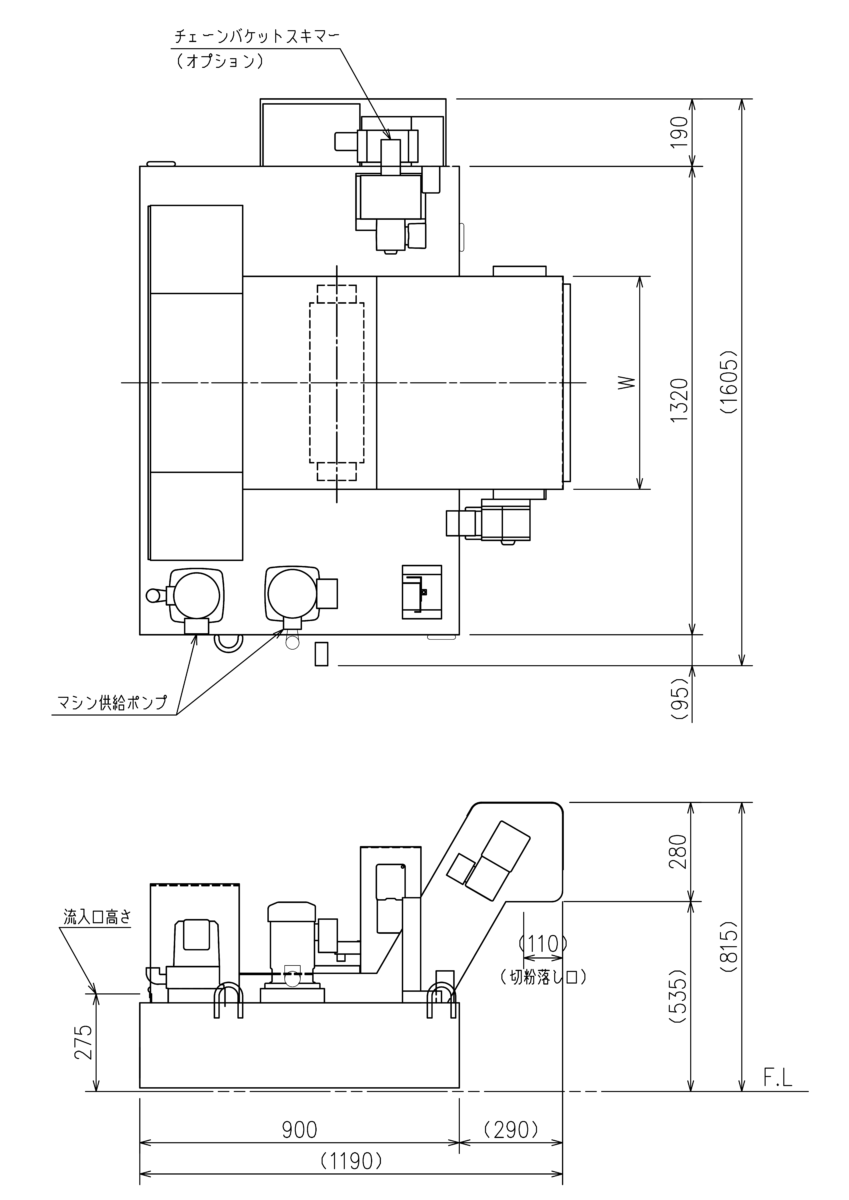

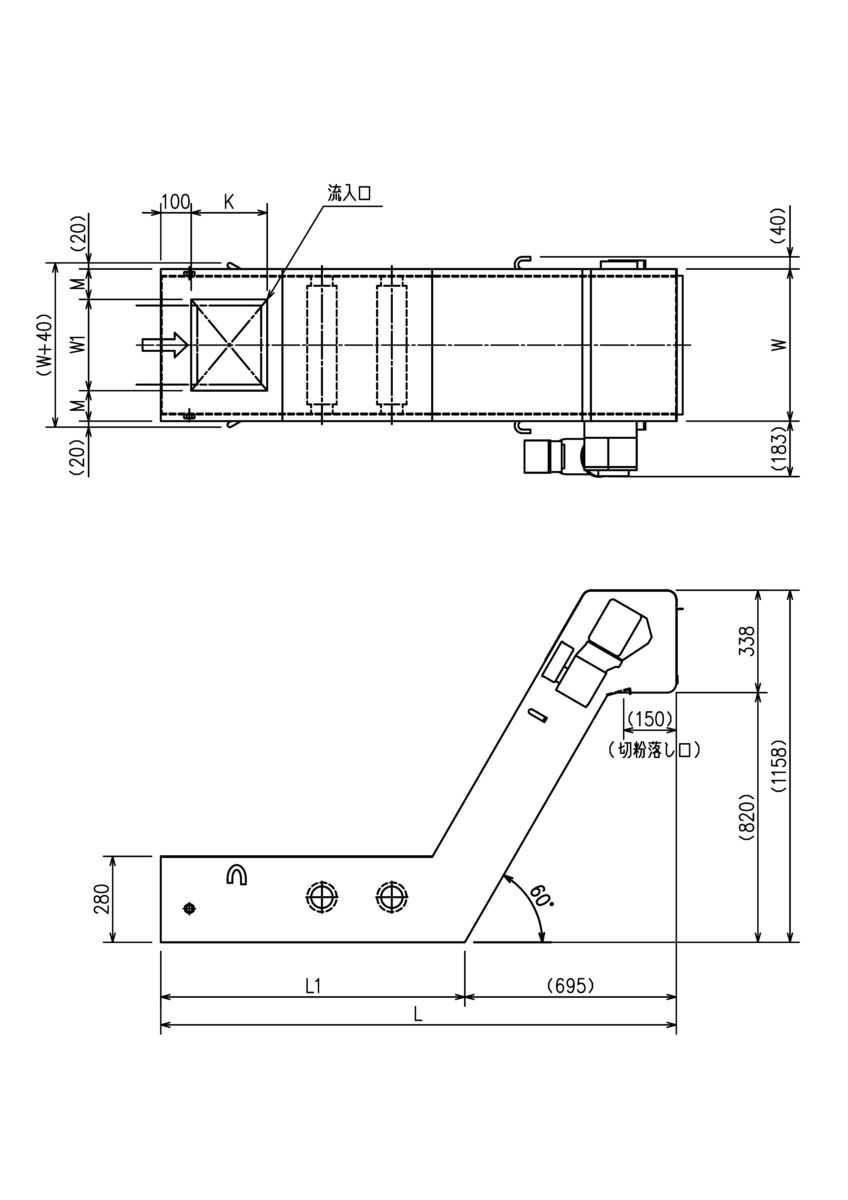

寸法図

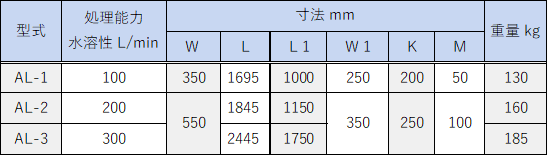

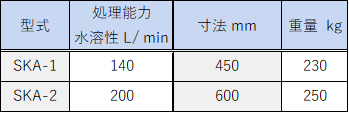

寸法表

製品仕様

濾過精度

  • AL 200μm 90%以上
  • ALL 200μm 90%以上
  • SKA 400μm 80%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

粒度分布

工作機械:マシニングセンタ
クーラント:水溶性
処理流量:700L/min
切粉材質:アルミ

処理流量

水溶性

  • AL35HLA-235(12-1) 100L/min
  • AL55HLA-250(12-2) 200L/min
  • AL55HLA-310(13-3) 300L/min



  • SKA-2LF-B-E-CBS 200L/min

製品重量

  • AL35HLA-235(12-1) 130kg
  • AL55HLA-250(12-2) 160kg
  • AL55HLA-310(13-3) 185kg



  • SKA-2LF-B-E-CBS 250kg

※仕様・オプション等により製品重量は異なります

塗装色

シルバ-グレ- ( マンセルNo. N – 8.0 )

※指定色に関しましてはご相談ください

駆動モーター

  • AL 100W
  • SKA 25W

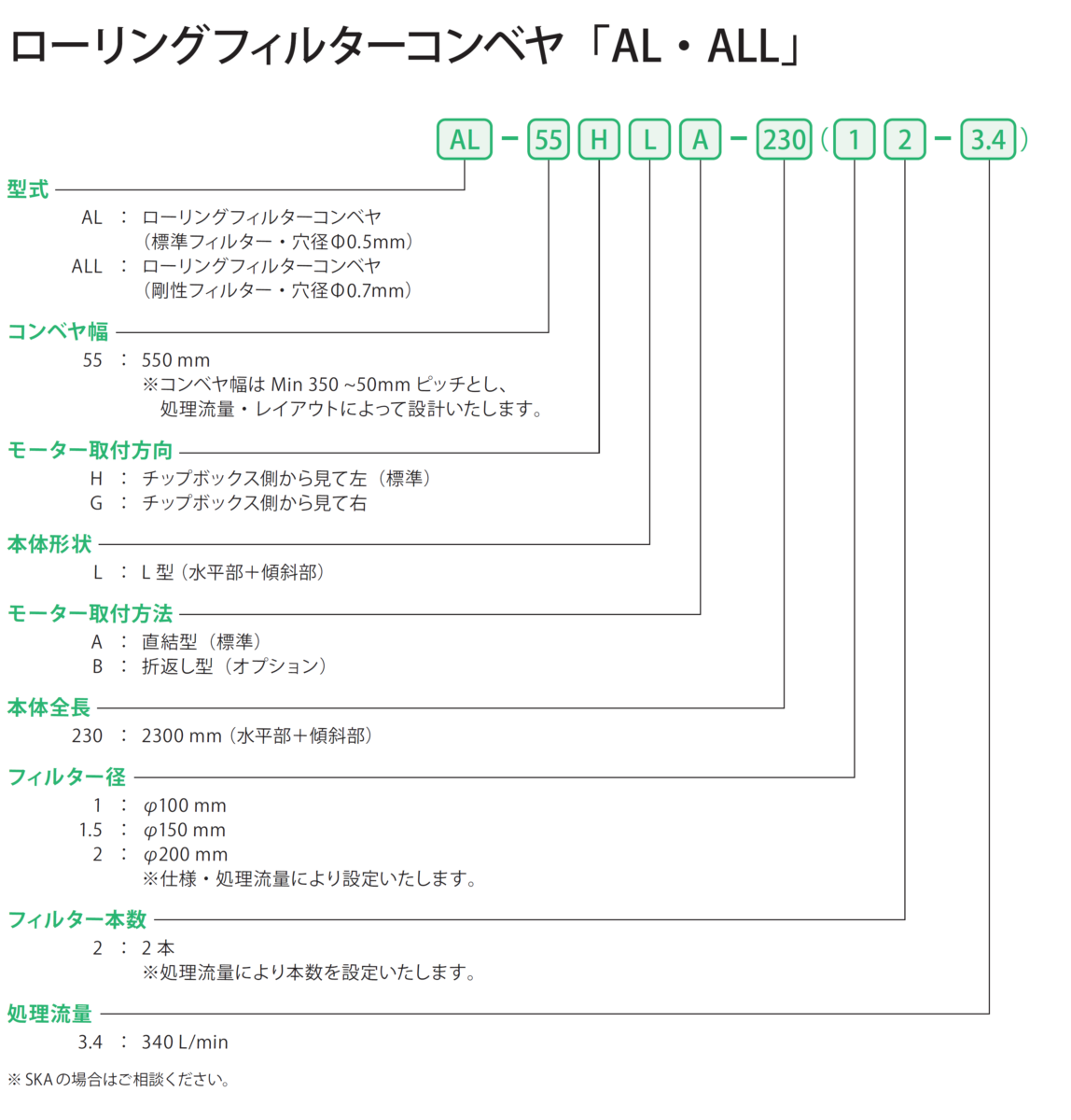

型式記号説明

AL・ALL

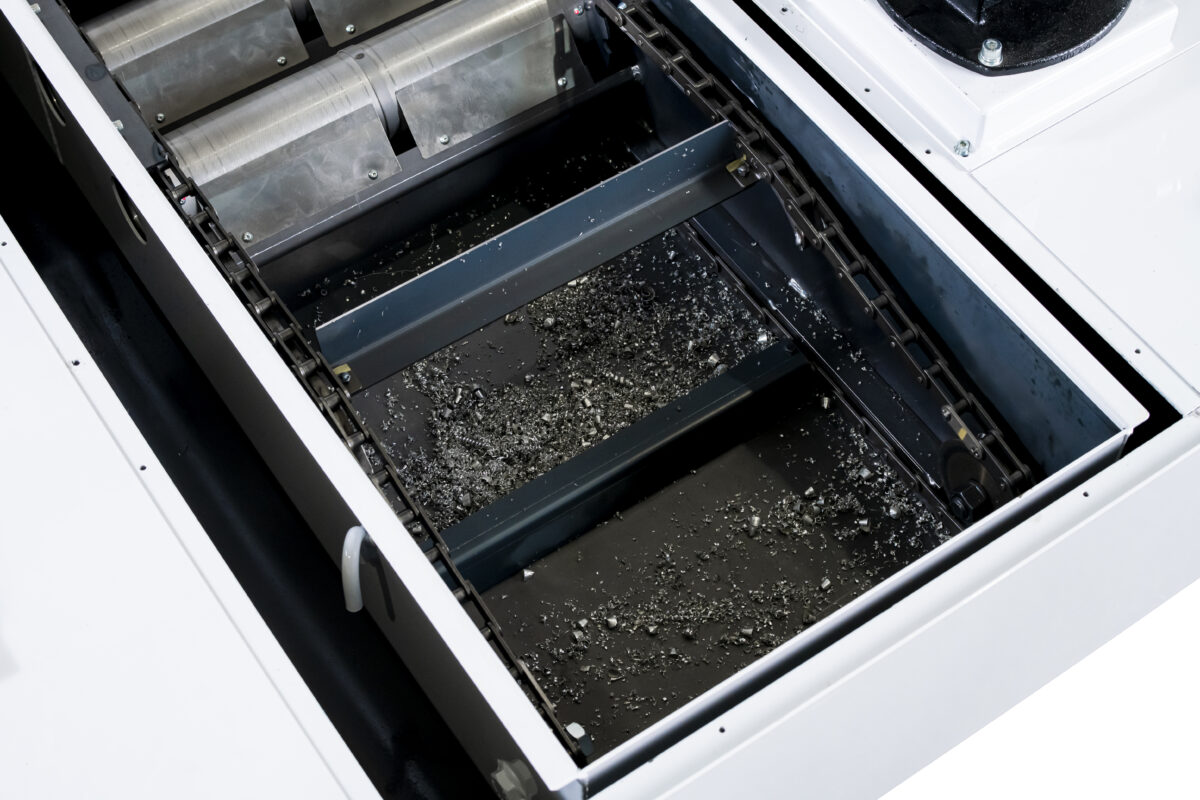

製品写真

AL・ALL フルオプション仕様

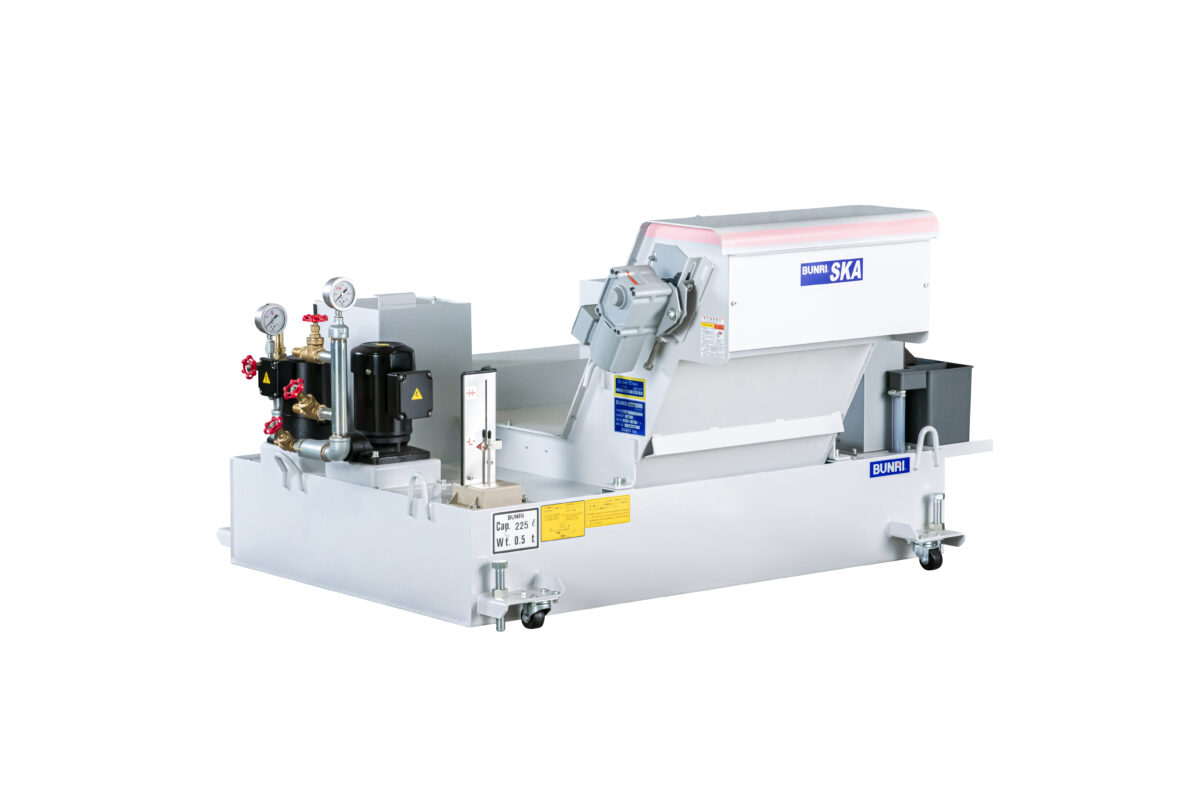

SKA フルオプション仕様

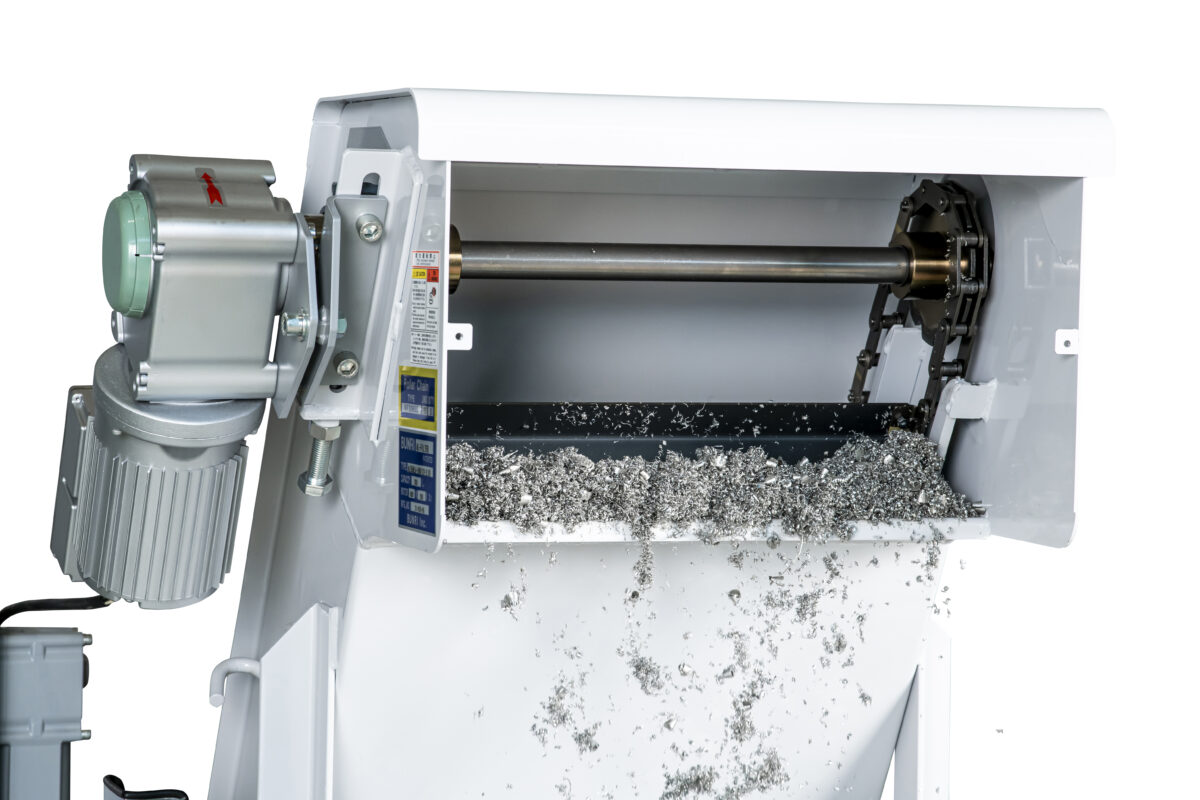

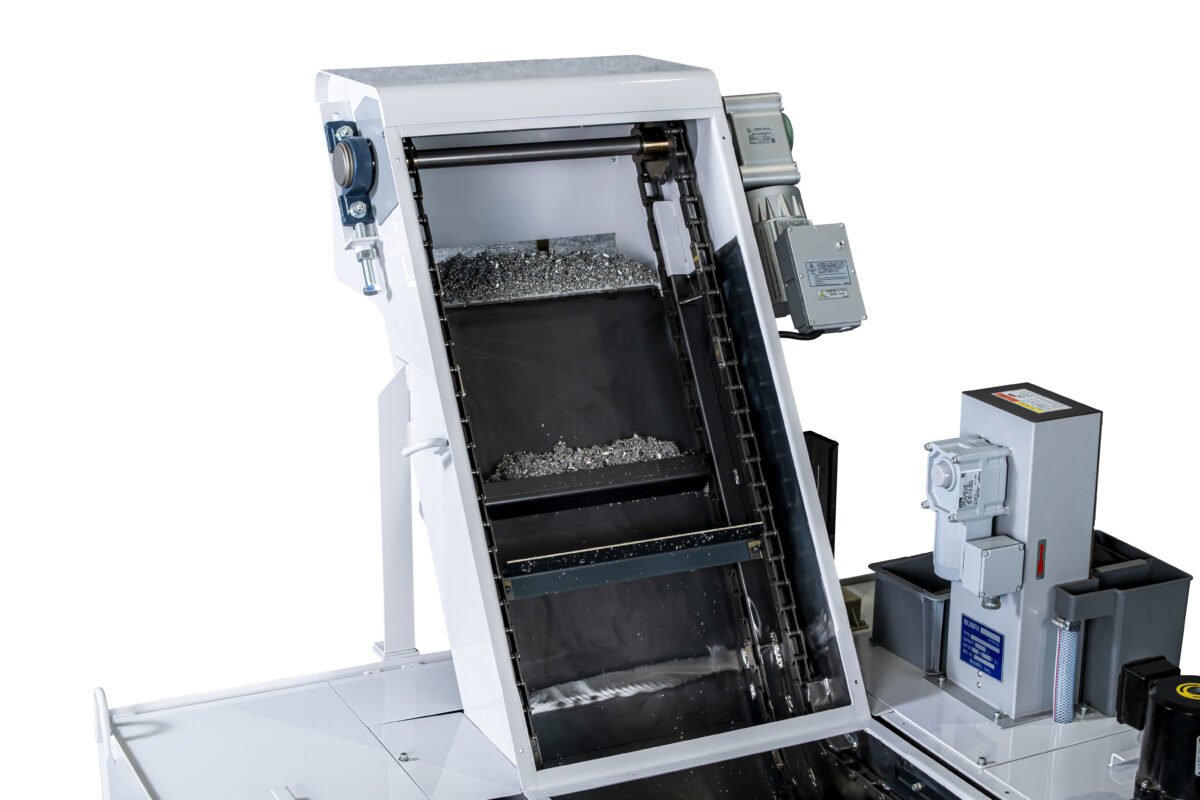

切粉排出イメージ

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※標準製品以外のオーダー製品に関しましてはご相談ください

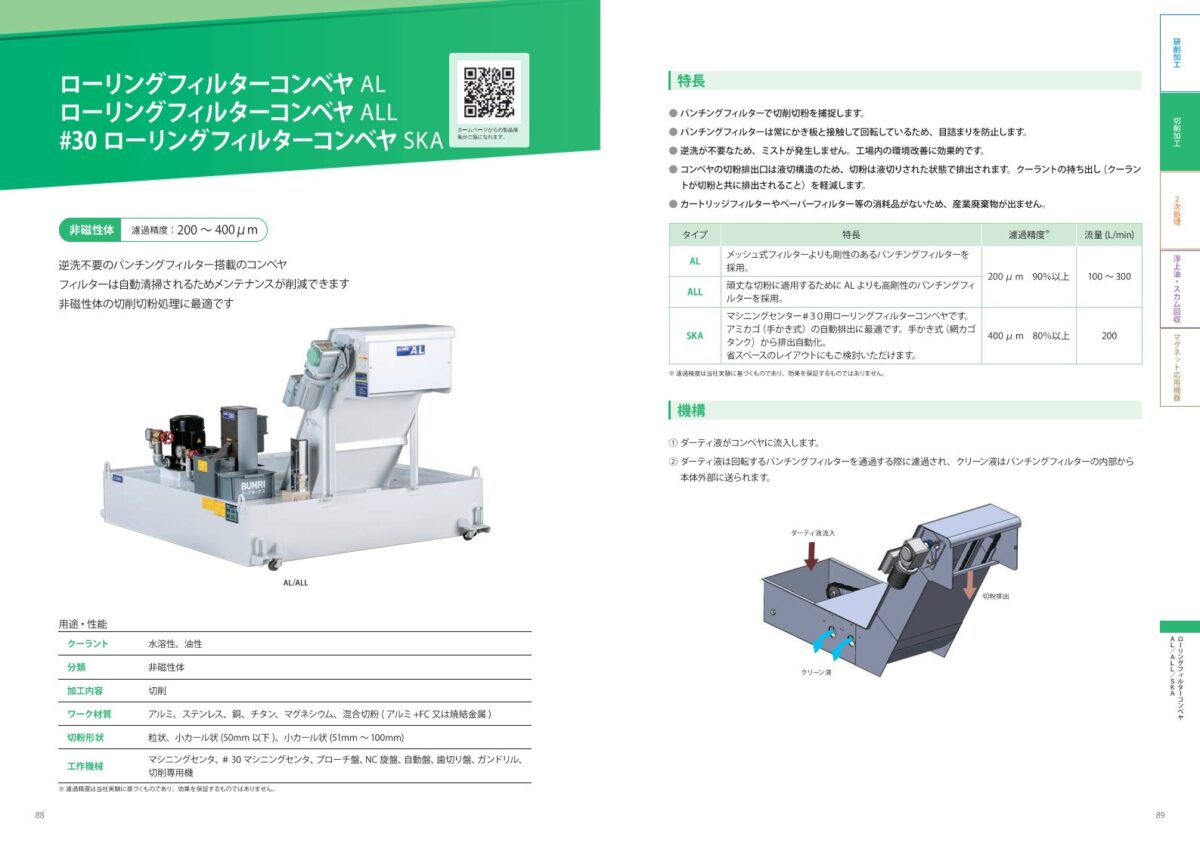

カタログダウンロード

ブンリの製品が網羅された総合カタログをダウンロードできます。下記のフォームより必要事項をご入力いただき、送信してください。送信後、資料ダウンロードページへ移動できます。

    同意確認

    個人情報保護方針

    関連製品

    切削用掃除激減クーラントシステム

    型式:SLC

    パンチングフィルターとサイクロンフィルターを独自の構成で組み合わせた切削切粉用システム
    サイクロンフィルターが濾過するため、常にクリーン液をマシンに供給することができます

    ローリングフィルターコンベヤ

    型式:SAL

    ダブルコンベヤ方式のパンチングフィルターコンベヤ
    タンクの清掃頻度を削減します
    非磁性体の切削切粉処理に最適です
