ブンリフィルター RBF

シンプルな構造で高精度な濾過が可能なバッグフィルタータイプの濾過装置
切削と研削の2次濾過フィルターとして最適です

特長

  • タンクセット用のバッグフィルター。2台1組でセットアップします。目詰まり時は、本体への流入を三方バルブで切替えることで1台ずつフィルター交換ができるため、連続運転が可能です。
  • 切削・研削の切粉・スラッジの2次濾過フィルターとして最適です。
  • フィルターの目詰まりは本体上部の圧力計、または流入配管の圧力センサーで確認ができます。
  • クリーン液の出口側が開放型のため、エアー抜きが不要です。そのため取り扱いが容易で安全にご使用いただけます。
  • クリーン液の配管が不要です。
クーラント 水溶性 油性
分類 磁性体 非磁性体
加工内容 研削 切削
ワーク材質 FC・FCD スチール アルミ ステンレス チタン 超硬 マグネシウム 混合切粉 (アルミ+FC又は焼結金属)
切粉の形状 砂状 綿状 粒状 針状
研削切粉サイズ 超微粒子(5μm~10μm) 微粒子(10μm~100μm) 粗粒子(0.1mm~0.5mm)
工作機械 研削盤 工具研削盤 シェービング盤 ホーニング盤 超仕上盤 (スーパーフィニッシャー) 転造盤 マシニングセンタ ブローチ盤 NC旋盤 自動盤 歯切り盤 ガンドリル 焼入れ機 切削専用機 洗浄機

機構図

  1. クーラントポンプにより圧送されたダーティ液が本体上部より流入します。
  2. ダーティ液はフィルターにより濾過され、クリーン液が本体下部よりクリーンタンクへ供給されます。

製品寸法

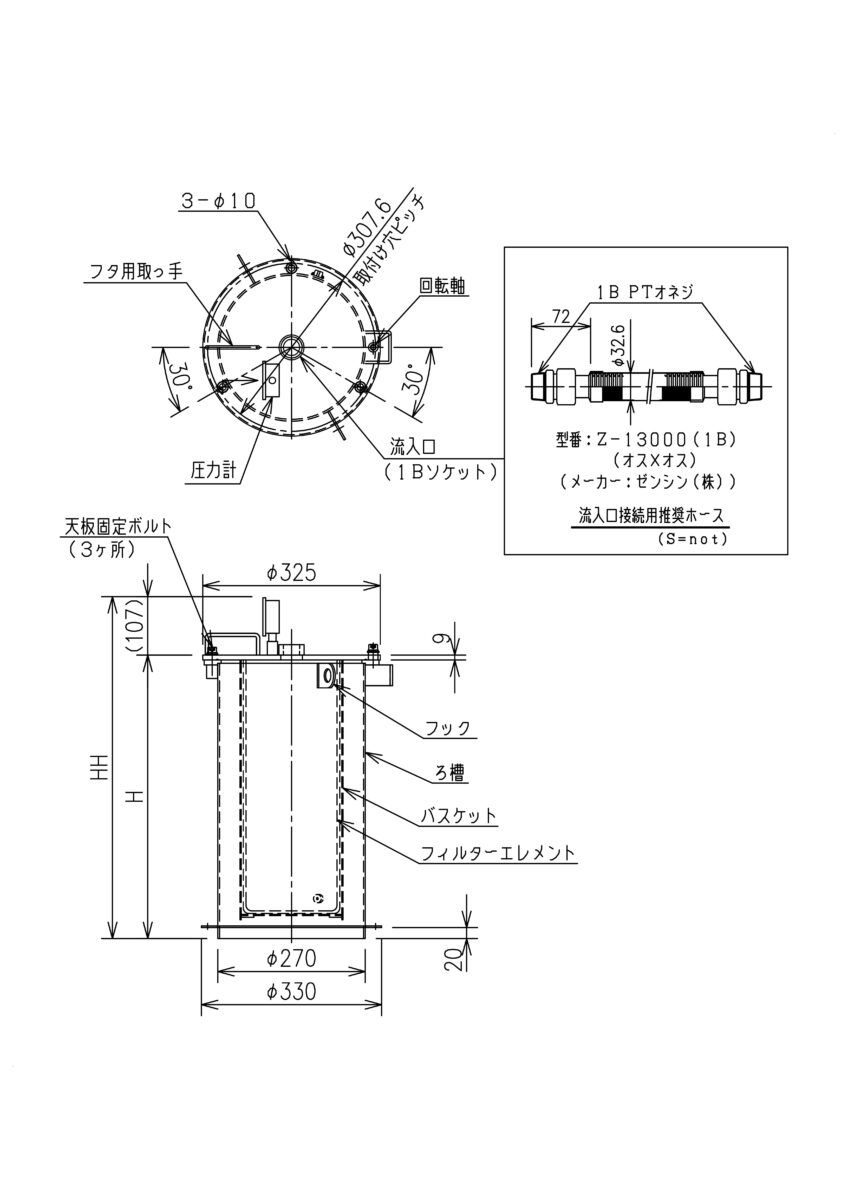

寸法図

寸法表

製品仕様

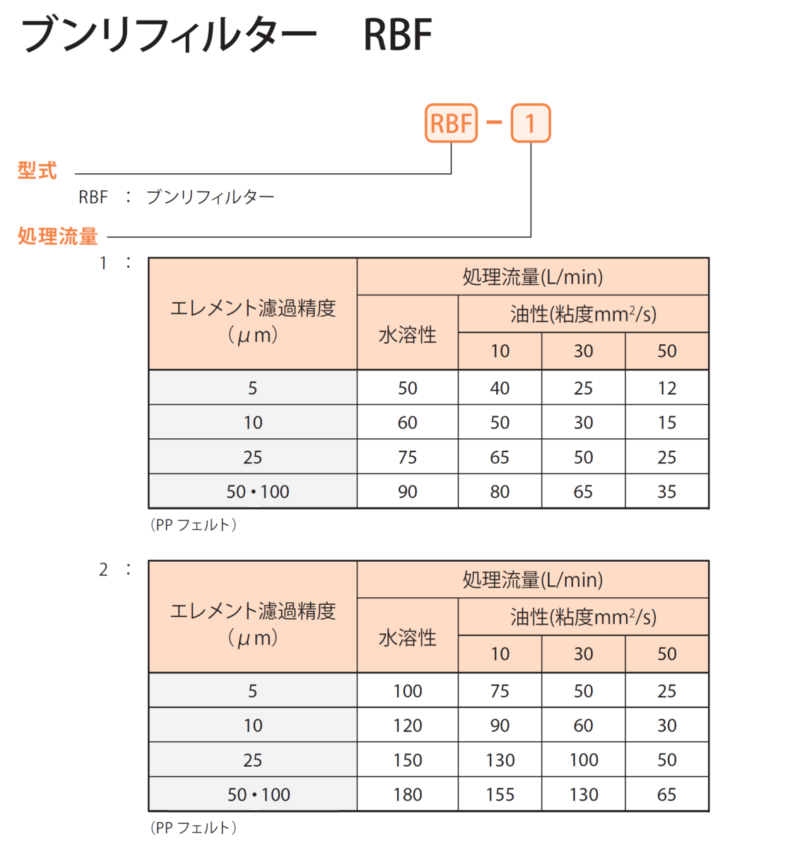

濾過精度・処理流量・型式記号説明

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

製品重量

  • RBF-1 25kg
  • RBF-2 32kg

※仕様・オプション等により製品重量は異なります

塗装色

シルバ-グレ- ( マンセルNo. N – 8.0 )

※指定色に関しましてはご相談ください

製品写真

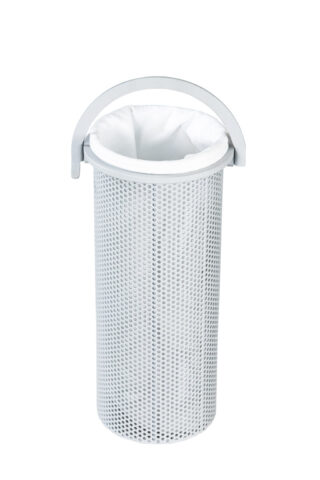

RBF本体

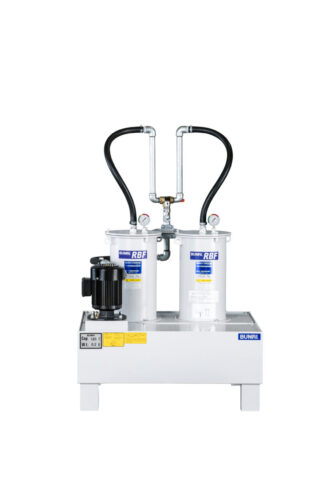

RBFユニット

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

※仕様と寸法は予告なく変更することがあります

※油性粘度50㎟/s超の場合はご相談ください

※供給用ポンプの詳細選定についてはお問い合わせください

※標準製品以外のオーダー製品に関しましてはご相談ください
