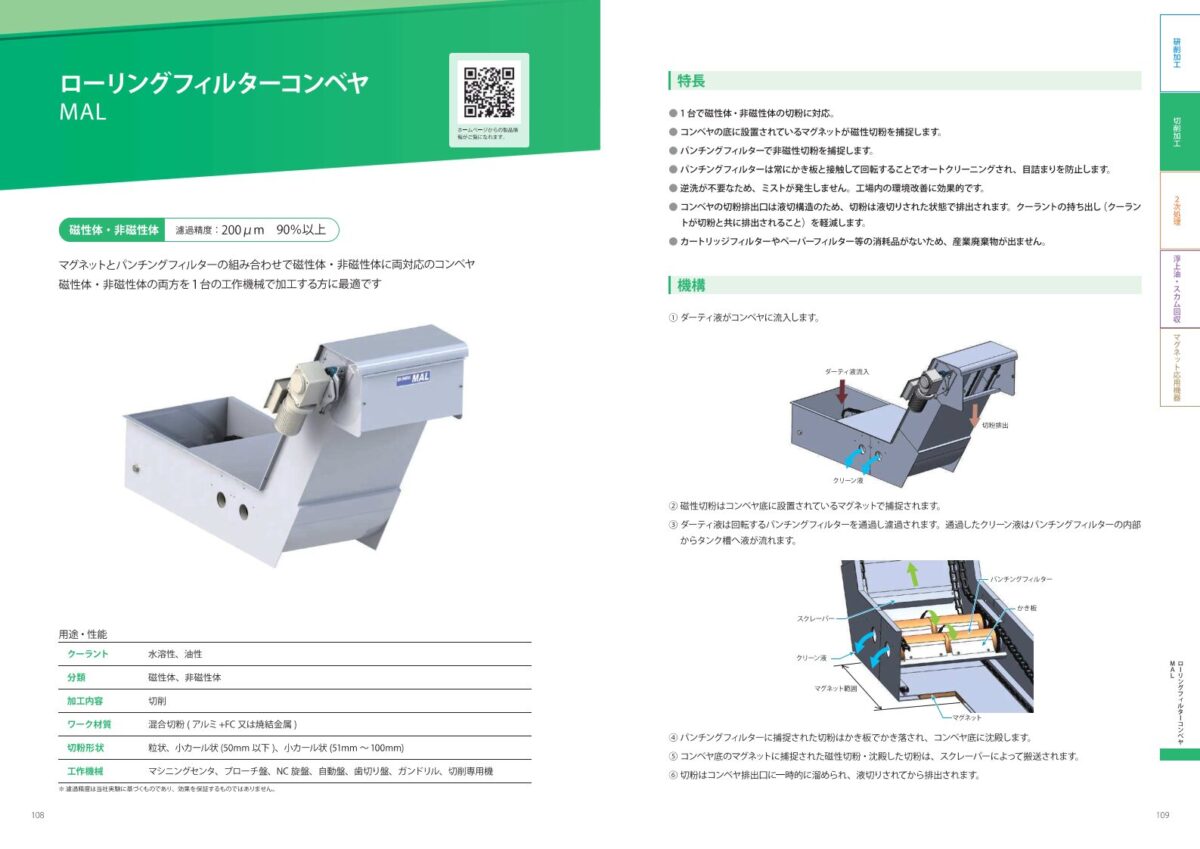

ローリングフィルターコンベヤ MAL

マグネットとパンチングフィルターの組み合わせで磁性体・非磁性体に両対応のコンベヤ
磁性体・非磁性体の両方を1台の工作機械で加工する方に最適です

特長

  • 1台で磁性体・非磁性体の切粉に対応。
  • コンベヤの底に設置されているマグネットが磁性切粉を捕捉します。
  • パンチングフィルターで非磁性切粉を捕捉します。
  • パンチングフィルターは常にかき板と接触して回転することでオートクリーニングされ、目詰まりを防止します。
  • 逆洗が不要なため、ミストが発生しません。工場内の環境改善に効果的です。
  • コンベヤの切粉排出口は液切構造のため、切粉は液切りされた状態で排出されます。クーラントの持ち出し(クーラントが切粉と共に排出されること)を軽減します。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
クーラント 水溶性 油性
分類 磁性体 非磁性体
加工内容 切削
ワーク材質 混合切粉 (アルミ+FC又は焼結金属)
切粉の形状 粒状 小カール状 (50mm以下) 小カール状 (51mm~100mm)
研削切粉サイズ
工作機械 マシニングセンタ ブローチ盤 NC旋盤 自動盤 歯切り盤 ガンドリル 切削専用機

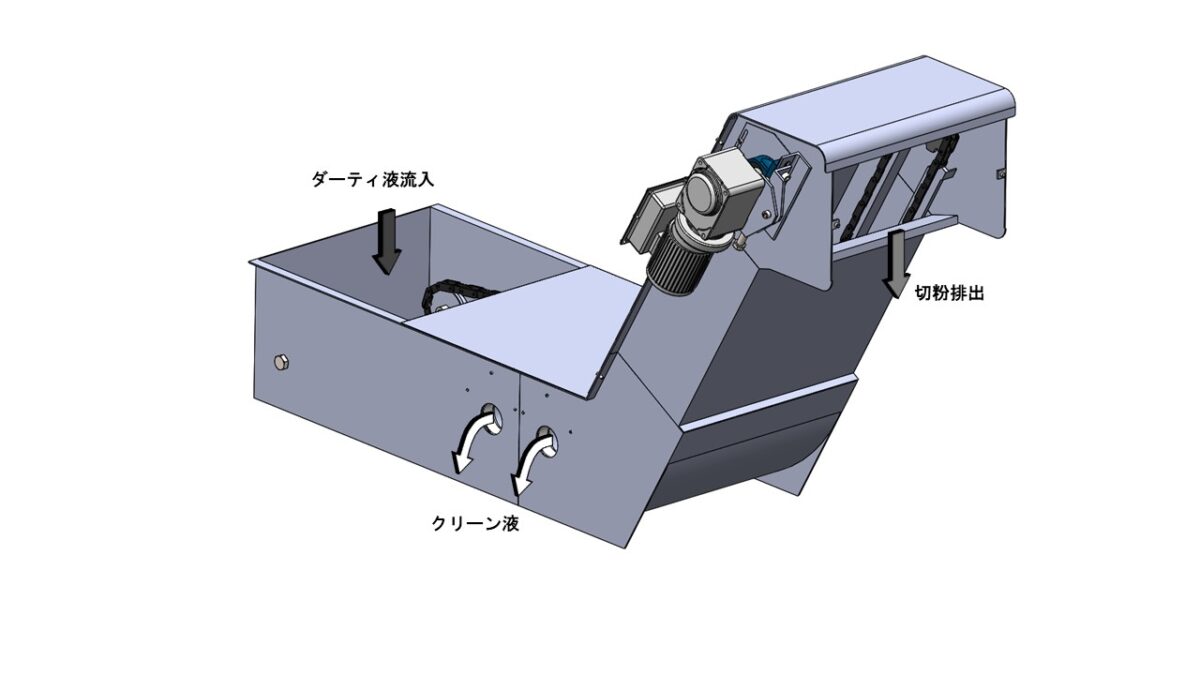

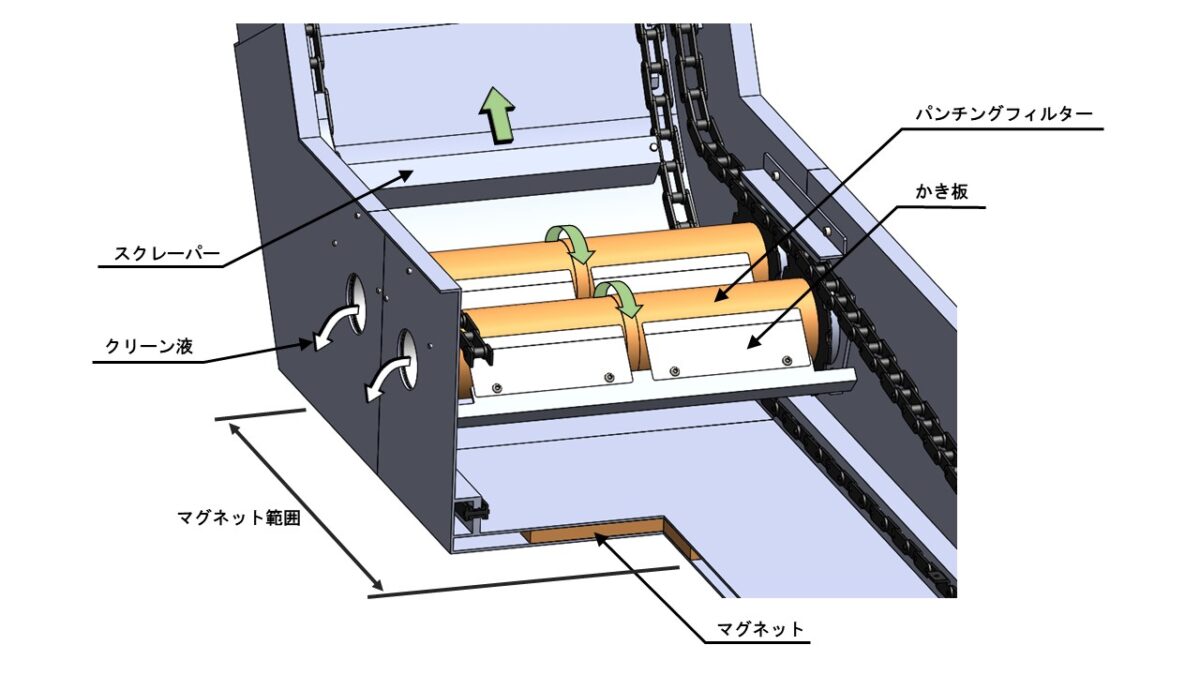

機構

  1. ダーティ液がコンベヤに流入します。
  2. 磁性切粉はコンベヤ底に設置されているマグネットで捕捉されます。
  3. ダーティ液は回転するパンチングフィルターを通過し濾過されます。通過したクリーン液はパンチングフィルターの内部からタンク槽へ液が流れます。
  4. パンチングフィルターに捕捉された切粉はかき板でかき落され、コンベヤ底に沈殿します。
  5. コンベヤ底のマグネットに捕捉された磁性切粉・沈殿した切粉は、スクレーパーによって搬送されます。
  6. 切粉はコンベヤ排出口に一時的に溜められ、液切りされてから排出されます。

仕様

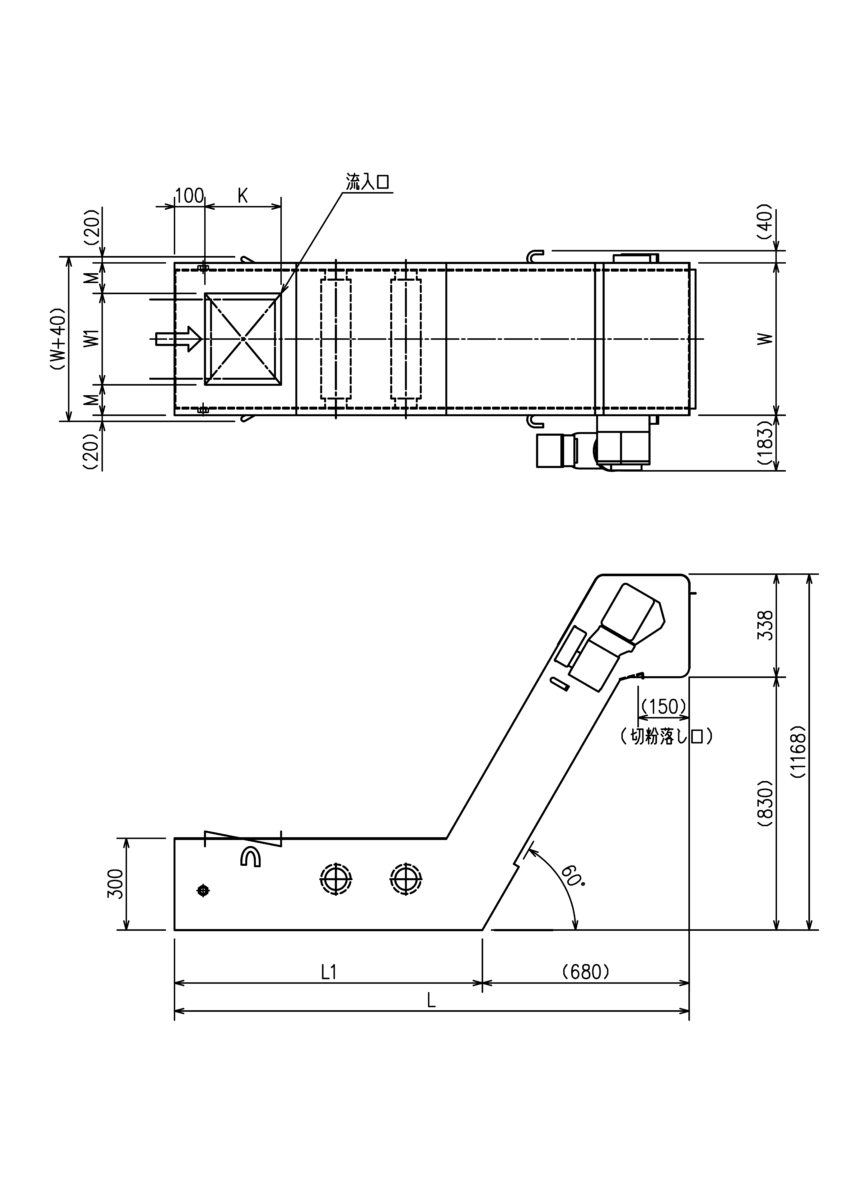

寸法図

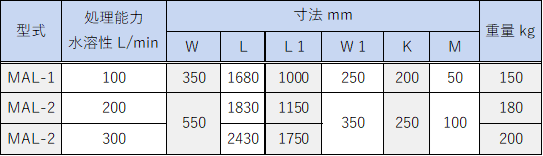

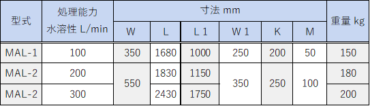

寸法表

濾過精度

200μm 90%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

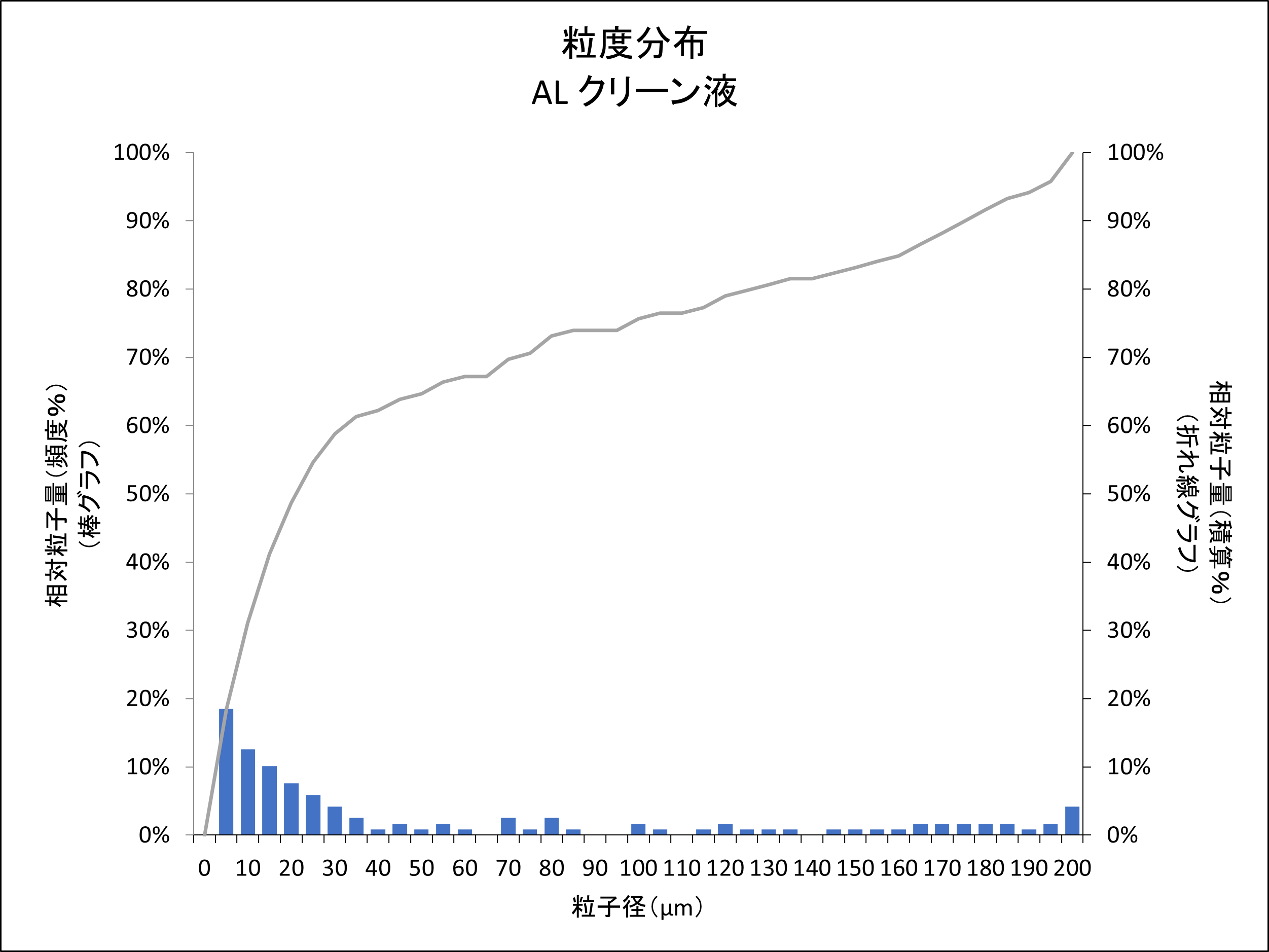

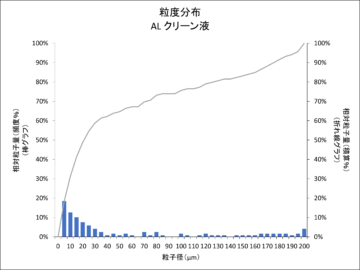

粒度分布

工作機械:マシニングセンタ
クーラント:水溶性
処理流量:700L/min
切粉材質:アルミ

処理流量

水溶性

  • MAL-1(MAL35HLA-235(12-1)) 100L/min
  • MAL-2(MAL55HLA-250(12-2)) 200L/min
  • MAL-3(MAL55HLA-310(13-3)) 300L/min

重量

  • MAL-1(MAL35HLA-235(12-1)) 150kg
  • MAL-2(MAL55HLA-250(12-2)) 180kg
  • MAL-3(MAL55HLA-310(13-3)) 200kg

※仕様・オプション等により製品重量は異なります

塗装色

シルバ-グレ- ( マンセルNo. N – 8.0 )

※指定色に関しましてはご相談ください

駆動モーター

100W

オプション

  • サイクロンフィルター アポロ
  • チェーンバケットスキマー CBS
  • 中継端子箱
  • 制御盤・操作ボックス

※詳細はお問い合わせください

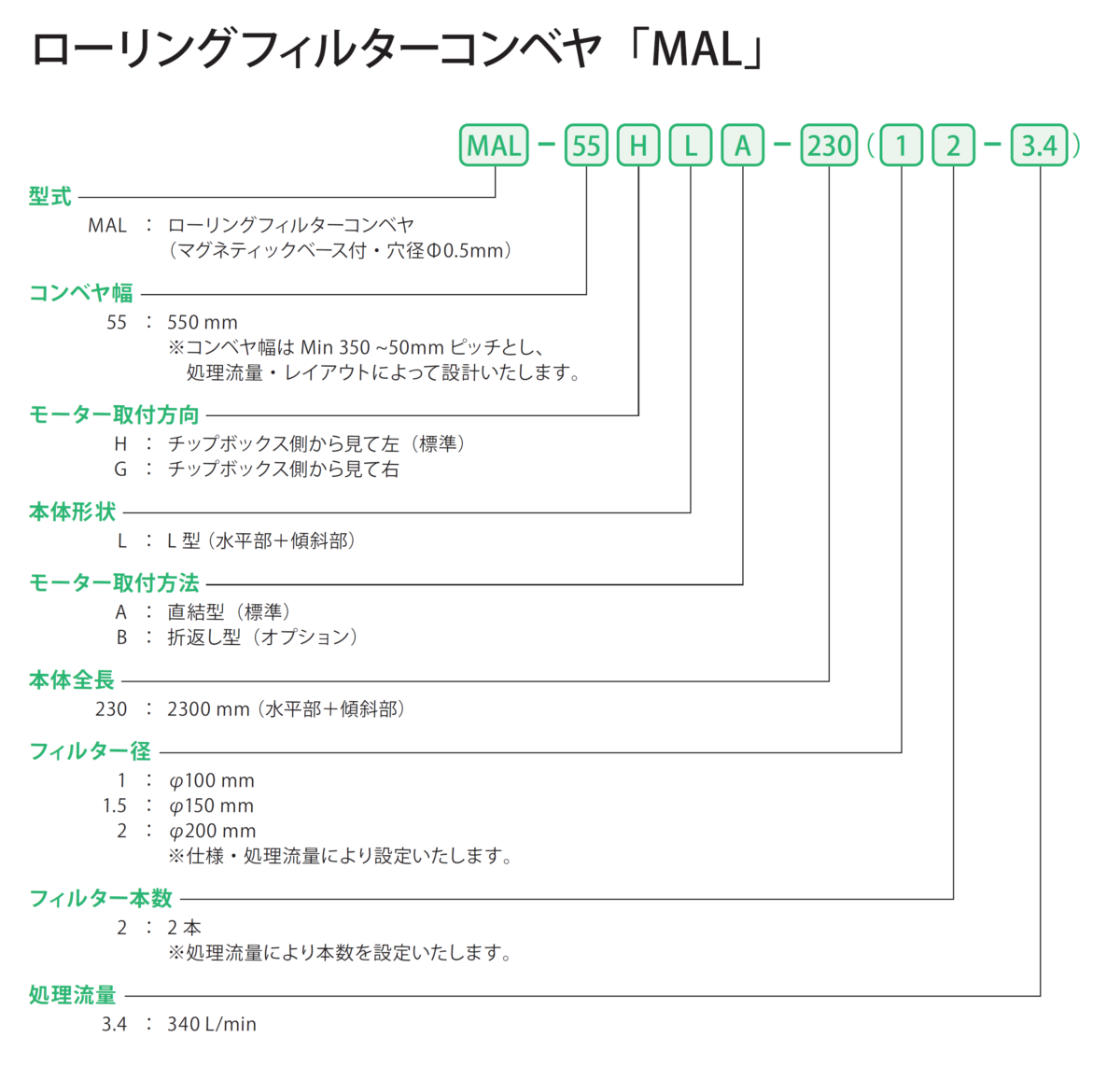

型式記号説明

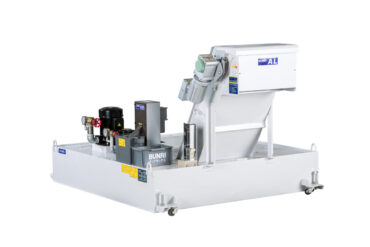

製品写真

オプション(CBS)

MALとALは同じ外観です

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※標準製品以外のオーダー製品に関しましてはご相談ください
