マグネティックフィルター MF
磁性体の切削切粉・研削スラッジを捕捉するマグネットを濾材としたラインフィルター
濾材がマグネットのため消耗品がなく、交換も不要です
特長
- ハウジング内に強力な磁場を構成することで、クーラントを濾過します。
- ワンタッチで捕捉した切粉・スラッジを除去できます。
- 濾材がマグネットのため、交換が不要です。
- 既存の動線上に設置することができ、新たな動力が不要です。そのため、導入・運用に手間がかかりません。
- カートリッジやペーパーフィルターのような消耗品がないため、産業廃棄物がでません。
- ラインフィルターとしても、サクションフィルターとしてもご使用いただけます。
| クーラント | 水溶性 油性 |
|---|---|
| 分類 | 磁性体 |
| 加工内容 | 研削 切削 |
| ワーク材質 | FC・FCD スチール 超硬 |
| 切粉の形状 | 砂状 綿状 粒状 針状 |
| 研削切粉サイズ | 超微粒子（5μm～10μm） 微粒子（10μm～100μm） 粗粒子（0.1mm～0.5mm） |
| 工作機械 | 研削盤 工具研削盤 シェービング盤 ホーニング盤 超仕上盤 (スーパーフィニッシャー) 転造盤 マシニングセンタ NC旋盤 自動盤 歯切り盤 ガンドリル 焼入れ機 切削専用機 洗浄機 |
個別資料
こちらがサンプルとなります。
※外部サイト（エミダス）へ移動します

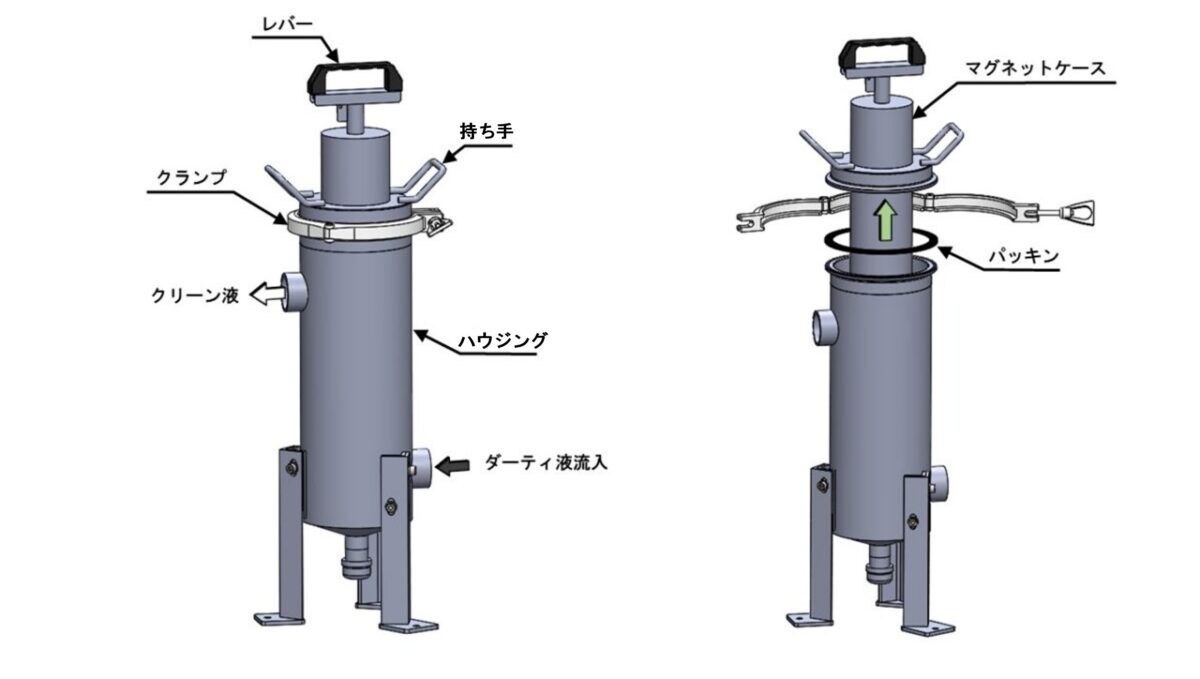

機構
- クーラントポンプにより圧送されたダーティ液は、マグネットを通過する際に濾過され、クリーン液は本体上部から本体外部に送られます。切粉・スラッジはマグネット部分に捕捉されます。
- 切粉・スラッジは任意のタイミングで回収。クランプを取り外し、持ち手を持ち上げてマグネットケースをハウジングから取り出します。レバーを引くことで本体からスラッジが落下します。
仕様

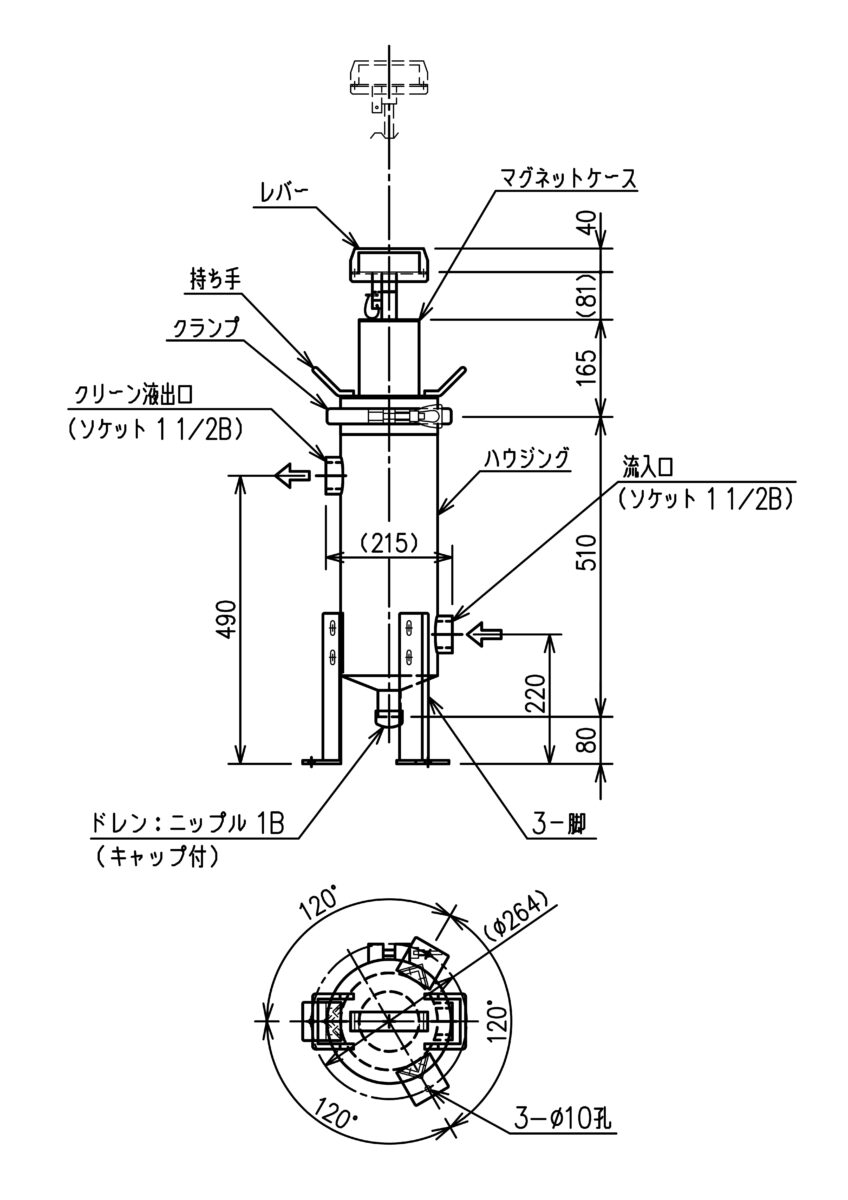

寸法図
処理流量
水溶性
200L/min
重量
20㎏
塗装色
シルバーグレー（マンセルNo.N-8）
※指定色に関しましてはご相談ください

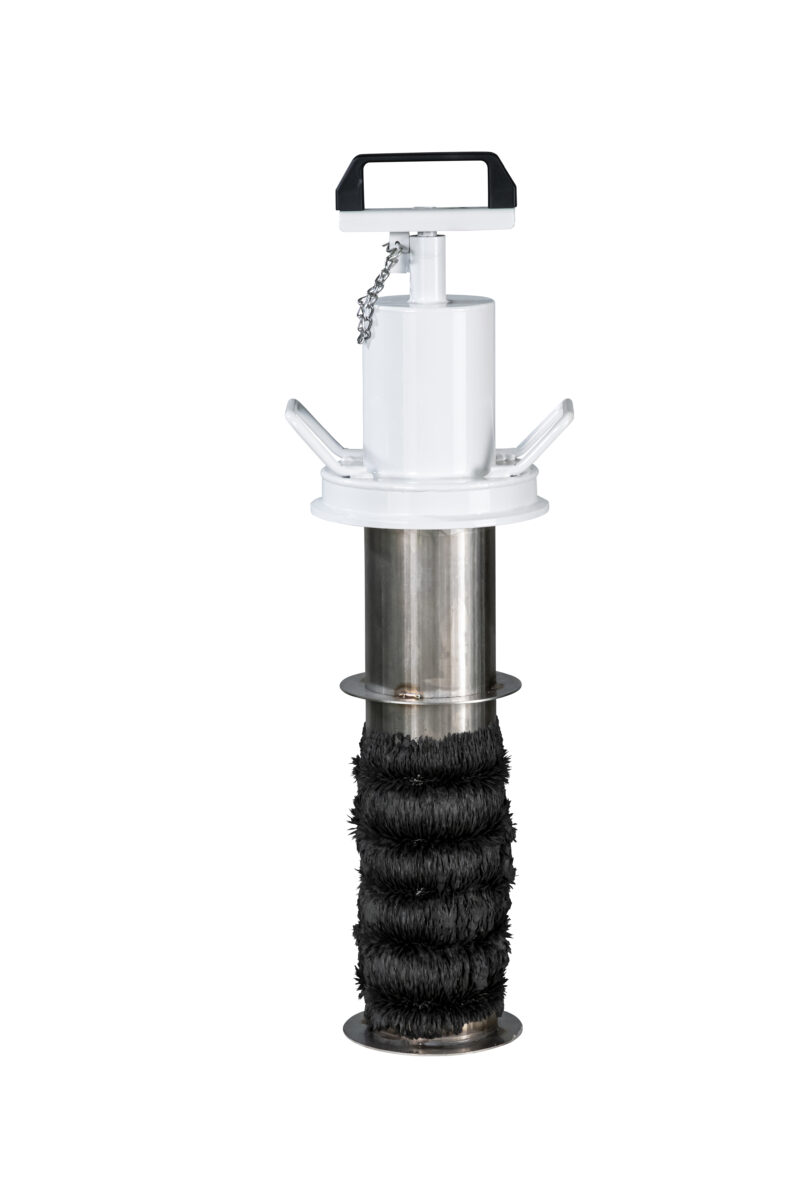

スラッジ回収イメージ
※画像はイメージです。実際の製品とは仕様が異なります。
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※標準製品以外のオーダー製品に関しましてはご相談ください
